Материал: Черный М.А., Кораблин В.И., 1973 - Самолетовождение

3 . Найти поправку в курс (ПК), кото­рая равна сумме бокового уклонения и дополнительной поправки и определяется по формуле: ПК=БУ+ДП.

4. Определить исправленный курс для выхода на очередной контрольный ориентир по формуле: МК_испр = МК_Р — (±ПК).

5. После выхода на контрольный ориентир взять курс следо­вания для полета по ЛЗП:

МК_сл = МК_Р— (±БУ) или

МК_сл= ЗМПУ— (±УС_ф).

Фактический угол сноса определяется по формуле

УС_ф = (±УС_р) + (±БУ).

Пример. ЗМПУ = 90°; МК_Р = 85°; S_пр= 40 км; ЛБУ = +4 км; S_ост = 80 км. Определить боковое уклонение, дополнительную поправку, поправку в курс, ис­правленный магнитный курс для выхода на очередной контрольный ориентир, магнитный курс для следования по ЛЗП и фактический угол сноса.

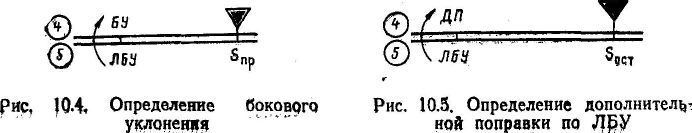

Решение. 1. Находим на НЛ-10М по S_пр = 40 км и ЛБУ= +4 км вели­чину бокового уклонения: БУ = +6°.

2. По S_ост = 80 км и ЛБУ= +4 км определяем на НЛ-10М величину допол­нительной поправки: ДП = +3°.

3. Определяем поправку в курс:

ПК = БУ + ДП =+ 6° + 3° = + 9°.

4. Рассчитываем исправленный магнитный курс для выхода на очередной контрольный ориентир:

МК_испр = МК_Р — (± ПК) = 85° — (+ 9°) = 76°.

5. Определяем, какой необходимо выдерживать магнитный курс следова­ния после выхода на ЛЗП:

МК_сл = МК_Р - (± БУ) - 85° - (+ 6°) = 79°.

6. Находим фактический угол сноса:

УС_ф = УС_р + БУ = + 5° + 6° = + 11°.

Курс следования при полете в условиях видимости земли ре­комендуется исправлять у контрольных ориентиров, где можно ви­зуальной ориентировкой более точно определить боковое уклоне­ние. При полете вне видимости земли курс исправляется сразу же после определения уклонения самолета от ЛЗП.

Момент выхода на очередной контрольный ориентир или ЛЗП после введения поправки в курс определяется визуально, а при полете вне видимости земли — с помощью радиотехнических средств.

Чтобы успеть исправить курс в намеченной точке или в назна­ченное время, нужно уметь быстро, подсчетом в уме определять боковое уклонение и поправку в курс.

Для определения бокового уклонения подсчетом в уме нужно помнить, что 1 км ЛБУ соответствует 2° БУ, если пройденное рас­стояние 25—30 км; 1° БУ, если пройденное расстояние 50—60 км; и 0,5° БУ, если пройденное расстояние 100—120 км.

Пример. Пройденное расстояние 30 км; ЛБУ = +5 км. Определить боковое уклонение в градусах.

Решение. Так как 1 км ЛБУ соответствует 2° БУ при пройденном рас­стоянии 25—30 км, находим: БУ = + 10°.

Боковое уклонение подсчетом в уме можно определять и дру­гим способом. Для этого нужно ЛБУ умножить на 6 и полученное число разделить на пройденный путь, выраженный в десятках ки­лометров.

Пример. Пройденное расстояние 80 км; ЛБУ = —7 км. Определить боковое уклонение в градусах. Решение.

Подсчет поправки в курс в уме производится по формуле

ПК = БУ + ДП = БУ + (S_пр / S_ост) ·БУ = БУ · ( 1 + (S_пр / S_ост)) .

Из формулы видно, что поправка в курс зависит от величины БУ и отношения пройденного расстояния к оставшемуся.

Поправка в курс подсчетом в уме определяется по таким пра­вилам:

1. Если пройденное расстояние равно оставшемуся, то поправка в курс равна 2 БУ.

2. Если пройденное расстояние в 2 раза больше оставшегося, то поправка в курс равна 3 БУ.

3. Если пройденное расстояние в 2 раза меньше оставшегося, то поправка в курс равна 1,5 БУ.

Пример. S_пр=100 км; S_ост=50 км; БУ = — 4°. Определить поправку в курс. Решение. Пройденное расстояние в два раза больше оставшегося, следо­вательно, ПК=ЗБУ = 3 — (— 4) = —12°.

Исправление пути перерасчетом курса следования по новому значению ЗПМУ производится в тех случаях, когда поправка в курс превышает 30°, а оставшееся расстояние достаточно велико.

В практике считают, что угол сноса при незначительном изме­нении курса не изменяется. Это положение остается справедливым при изменении курса в пределах до 30°. Если поправка превышает 30°, то для исправления пути по направлению следует перерассчи­тать курс следования.

Для исправления пути пересчетом курса следования необхо­димо:

1) нанести на карту место самолета к моменту исправления курса;

2) проложить новую линию пути от места самолета до ориен­тира, на который нужно выйти;

3) определить по карте новое значение ЗМПУ и для него рас­считать по известному ветру новый курс следования.

Курс следования обычно перерассчитывается после обхода гро­зы и в тех случаях, когда самолет отклоняется от ЛЗП на значи­тельное расстояние.

Исправление пути по дальности состоит в обеспечении прибытия самолета в пункт назначения в заданное время.

Если в результате контроля пути будет обнаружено, что само­лет прибудет в пункт, назначения не в заданное время, необходи­мо принять меры для погашения избытка или нагона недостатка времени.

Прибытие самолета в пункт назначения (на аэродром посад­ки) в заданное время может быть достигнуто следующими спосо­бами:

1) изменением скорости полета переходом на другой режим работы двигателей в пределах крейсерских режимов;

2) изменением эшелона (высоты), полета с разрешения служ­бы движения с учетом распределения ветра по высотам;

3) увеличением оставшегося расстояния отворотом от марш­рута на расчетный угол или выполнением виража (с разрешения диспетчера).

Исправление пути по дальности изменением скорости полета. Этот способ исправления пути применяется при избытке или недо­статке времени до 2—3 мин. Вследствие ограниченных возмож­ностей его нужно применять на всех участках маршрута. В про­тивном случае при подходе к аэродрому посадки будет трудно, а иногда и невозможно устранить накопившийся по маршруту избы­ток или недостаток времени.

Скорость полета изменяют с учетом величины избытка или не­достатка времени и оставшегося расстояния. При опоздании ее уве­личивают, а при преждевременном прибытии уменьшают. Потребная истинная воздушная скорость для выхода на пункт в заданное время определяется расчетом. Для этого по оставшему­ся времени и расстоянию до заданного пункта находят потребную путевую скорость. Затем определяют разность между потребной и фактической путевыми скоростями и на эту разность изменяют истинную воздушную скорость. Этот способ определения потребной воздушной скорости основан на том, что изменение путевой скоро­сти пропорционально изменению истинной воздушной скорости.

Потребную приборную воздушную скорость рассчитывают на НЛ-10М по найденной истинной скорости.

Пример. Самолет отошел от ППМ в 9 ч 10 мин; V_и=430 км/ч. Контрольный ориентир пройден в 9 ч 20 мин; S_пр = 90 км. Время прибытия на очередной ППМ в 9 ч 40 мин; S_ост = 190 км. Определить потребную истинную воздушную скорость для выхода на ППМ в заданное время.

Решение. 1. По пройденному расстоянию и времени полета находим фактическую путевую скорость: S_пр = 90 km; t_пр=10 мин; W_ф = 540 км/ч. 1 2. По оставшемуся расстоянию до заданного пункта и оставшемуся времени определяем потребную путевую скорость: S_ост = 190 км; t_ост = 0 ч 20 мин; W_потр = 570 км/ч.

3. Определяем разность между потребной и фактической путевыми скоро­стями:

ΔW = W_потр — W_ф = 570 — 540 = + 30 км/ч.

4. Рассчитываем потребную истинную воздушную скорость:

V_и._потр= V_и + (±ΔW) = 430+(+30)=460 км/ч.

При значительном запаздывании и невозможности устранения его полностью увеличением скорости полета экипаж обязан уста­новить режим работы двигателей наибольшей крейсерской мощно­сти, уточнить новое время прибытия и сообщить его службе дви­жения.

5. Определение навигационных элементов на контрольном этапе

Для ведения контроля пути нужно знать фактическую путевую скорость и угол сноса. При отсутствии на самолете навигацион­ных средств для автоматического измерения этих элементов послед­ние могут быть определены на контрольном этапе. Длина контроль­ного этапа берется не менее 50—70 км. Его входной и выходной ориентиры выбираются с учетом надежности их опознавания с вы­соты полета.

На контрольном этапе штурман обязан:

1. При подлете к входному ориентиру предупредить командира корабля о строгом выдерживании режима полета.

2. Над входным ориентиром пустить секундомер, дать коман­диру корабля команду «Промер» и приступить к измерению угла сноса и определению среднего курса.

3. При проходе выходного ориентира остановить секундомер.

4. По расстоянию и времени пролета контрольного этапа опре­делить путевую скорость.

Данные, полученные на контрольном этапе, используют для контроля пути, определения направления и скорости ветра, по кото­рым рассчитываются навигационные элементы для последующего участка маршрута.

Точность определения путевой скорости на контрольном этапе составляет 2—5% измеренной скорости. Основной причиной пог­решности в определении путевой скорости являются ошибки в оп­ределении места самолета в начале и в конце контрольного этапа. Для повышения точности определения путевой скорости необходи­мо возможно строже выдерживать на контрольном этапе режим полета, правильно наносить на карту отметки места самолета и точ­но фиксировать по секундомеру моменты прохода входного и вы­ходного ориентиров.

В случае отсутствия характерных ориентиров для выбора кон­трольного этапа, а также при полете вне видимости земной поверх­ности определение путевой скорости и угла сноса производится с помощью радиотехнических средств.

6. Выход на конечный пункт маршрута

Выход на КПМ должен быть выполнен точно по месту и вре­мени. Это исключает необходимость выполнения маневра для поис­ка аэродрома посадки и обеспечивает безопасность самолетовожде­ния. Выход на КПМ осуществляется:

1) визуально или по бортовому радиолокатору;

2) по компасу и расчетному времени;

3) при помощи радионавигационных, радиолокационных и светотехнических средств, расположенных в пункте назначения.

Если КПМ не является аэродромом посадки, то полет от КПМ до аэродрома выполняют по компасу с контролем пути по времени и визуальной ориентировкой.

Для выхода на аэродром посадки широко используются радио­технические средства, установленные на аэродроме.

7. Порядок работы штурмана при выполнении полета по воздушной трассе

Непосредственно перед запуском двигателей, когда все члены экипажа займут свои рабочие места в кабине самолета, проводит­ся контрольная проверка готовности оборудования и самолета к полету в соответствии с контрольной картой обязательных прове­рок.

После запуска двигателей штурман обязан выполнять свои функции в таком порядке:

1. При рулении на предварительный старт контролировать ра­ботоспособность ГИК, ГПК, радиокомпасов и бортового радиолока­тора.

2. При подготовке к взлету на предварительном старте прослу­шивать радиообмен по УКВ радиостанции, проверить правильность настройки радиокомпасов, включить высокое напряжение передат­чика радиолокатора и проверить наличие развертки на его экране.

3. На исполнительном старте после установления самолета на линию взлета убедиться, что показания ГИК и ГПК соответствуют МК взлета, проверить правильность показаний радиокомпасов и стрелок КППМ (при включенной наземной аппаратуре), прослушивать связь по УКВ радиостанции.

4. В начале разбега нажать кнопку часов для отсчета времени полета и запомнить время взлета.

5. В процессе разбега сообщать экипажу скорость, начиная с 120 км/ч через 10 км/ч. При скорости 150 км/ч перенести взгляд на прибор тангажа и сообщать угол тангажа, начиная с угла 4°, сло­вами «Тангаж 4» и т. д. (данные указаны для самолета Ан-24).

6. После отрыва самолета следить за выдерживанием направ­ления по курсу, за скоростью и высотой полета. Обязательно до­кладывать:

а) достижение скорости 210 км/ч при высоте полета не менее 5 м по радиовысотомеру (уборка шасси);

б) достижение высоты 100 и по радиовысотомеру при скорости полета 230—250 км/ч в зависимости от взлетного веса (уборка закрылков).

7. После взлета записать в штурманский бортовой журнал вре­мя и МК взлета.

8. После набора высоты 200 м и разрешения диспетчера на выход из круга сообщать командиру корабля данные для выполне­ния установленного маневра отхода от аэродрома, следить за пока­заниями приборов и вести ориентировку.

9. На высоте перехода проконтролировать установку высото­меров на давление 760 мм рт. ст.

10. При отходе от ИПМ:

а) сообщить командиру корабля ЗМПУ и МК следования пер­вого участка трассы (маршрута);

б) пустить секундомер и заметить время отхода и остаток топ­лива;

в) убедиться, что самолет следует с заданным курсом;

г) записать время отхода и МК. в штурманский бортовой жур­нал, определить остаток топлива и рассчитать предполагаемое вре­мя пролета поворотных пунктов маршрута, контрольных ориенти­ров, границ РДС и аэродрома посадки.

11. Через 5—10 мин после отхода от ИПМ визуально или с по­мощью РТС произвести контроль пути по направлению и по даль­ности.

12. В процессе набора высоты следить за режимом набора и за воздушной обстановкой, 2—3 раза уточнить курс следования путем измерения фактического угла сноса.

13. После набора высоты заданного эшелона уточнить и сооб­щить командиру корабля о местонахождении самолета, рассчитать истинную воздушную скорость и произвести записи в штурманском бортовом журнале. При достаточной протяженности первого участ­ка определить путевую скорость, угол сноса, направление и ско­рость ветра: Уточнить время прибытия на ППМ.

14. При подходе и пролете ППМ:

а) за 5 мин до ППМ рассчитать по фактическому ветру МК следования, угол сноса, путевую скорость и время полета на оче­редной участок трассы;

б) за 2—3 мин до ППМ прекратить все записи и расчеты, визу­ально или с помощью РТС вывести самолет на ППМ, доложить командиру корабля о проходе ППМ и сообщить ему ЗМПУ и МК следования для нового участка трассы;

в) над ППМ заметить время, остановить секундомер и вновь пустить его и отсчитать по приборам остаток топлива;

г) произвести записи в штурманском бортовом журнале и рас­считать время прибытия на очередной ППМ (КО).

15. При полете между ППМ:

а) после отхода от ППМ убедиться, что самолет следует с за­данным курсом;

б) вести контроль пути по направлению и по дальности;

в) при уклонении от ЛЗП определить БУ и исправить курс сле­дования.

г) на контрольном этапе определить угол сноса, путевую ско­рость и фактический ветер;

д) визуально и с помощью РТС определять место самолета и уточнять время прибытия на ППМ;

е) периодически согласовывать ГПК с показаниями ГИК;

ж) систематически осуществлять контроль за режимом полета и при отклонениях от заданного режима докладывать об этом ко­мандиру корабля и вносить исправления;

з) рассчитывать навигационные данные на следующий участок трассы.

На последующих участках трассы порядок работы аналогичный.

16. При подходе к аэродрому посадки:

а) за 15—20 мин до аэродрома посадки получить данные об условиях подхода и посадки, просмотреть схему захода на посад­ку, расположение и превышение препятствий, указанных в схеме;

б) рассчитать время и место начала снижения в соответствии с указаниями диспетчера, безопасную высоту полета для района под­хода;

в) настроить радиокомпасы на приводные радиостанции систе­мы посадки установленной на данном аэродроме;
