Материал: Черный М.А., Кораблин В.И., 1973 - Самолетовождение

6. Особенности самолетовождения в ночных условиях

Условия самолетовождения ночью. Ночным называется по­лет, выполняемый в период от захода до восхода Солнца. Самоле­товождение ночью характеризуется:

1. Ограниченными возможностями ведения визуальной ориентировки вследствие плохой видимости неосвещенных ориентиров, Которая зависит от высоты полета (табл; 21.3).

Таблица 21.3

Дальность видимости ориентиров в темную ночь

Из приведенных в таблице данных видно, что в темную ночь ви­зуальная ориентировка в большинстве случаев возможна по свето­вым ориентирам. В лунную ночь ведение визуальной ориентировки не представляет особой трудности.

2. Несоответствием видимых световых контуров населенных пунктов контурам этих же ориентиров, изображенным на карте, что усложняет опознавание ориентиров. Искажение конфигурации освещенных населенных пунктов происходит вследствие непостоян­ства освещения.

3. Трудностью глазомерного определения расстояний до свето­вых ориентиров. В ночном полете расстояние до световых ориенти­ров скрадывается, что приводит подчас экипаж в заблуждение относительно истинного удаления ориентира.

4. Уменьшением точности навигационных определений, выпол­няемых при помощи радиокомпаса, из-за влияния ночного эффек­та. Наиболее интенсивно ошибки ночного эффекта наблюдаются за 1—2 ч до восхода Солнца, а также спустя 1—2 ч после его захода и достигают 30—40°, а иногда и более. В ночные часы ошибки до­стигают 10—15°.

5. Трудностью наблюдения за состоянием погоды и ее измене­нием. В темную ночь можно неожиданно войти в облака вследст­вие невозможности их обнаружения даже с близкого расстояния. При полете над местностью, бедной световыми ориентирами, очень трудно установить наличие облачности под самолетом.

6. Затруднением работы в кабине и на полетной карте. Перед сличением карты с местностью приходится уменьшать до минимума освещение кабины, так как свет ослепляет экипаж и затрудняет распознавание ориентиров. Особенности штурманской подготовки к ночному полету. Штур­манская подготовка к ночному полету производится по общим пра­вилам с учетом навигационных условий полета ночью. При подго­товке к ночному полету необходимо;

1. Тщательно изучить рельеф местности по маршруту, свето­вые и характерные естественные ориентиры, погоду и особенно возможности образования опасных явлений погоды.

2. Для уменьшения ошибок пеленгования, вызванных ночным эффектом, выбирать радиостанции, работающие на более длинных волнах и удаленные от ЛЗП не более 100 км. Больше намечать для использования наземные радиолокаторы и радиопеленгаторы, ко­торые меньше подвержены действию ночного эффекта.

3. При расчете полета, кроме выполнения общеустановленных расчетов, штурман обязан определить моменты наступления рас­света и темноты, а также время и место встречи самолета с темно­той или рассветом. Определить также фазу, время восхода и за­хода Луны.

4. Проверить исправность освещения кабины и приборов, а также регулировку яркости подсвета.

Особенности выполнения полета ночью. Ночной полет выполня­ется в основном по тем же правилам, что и дневной. Однако усло­вия ночи вносят некоторые особенности в выполнение полета. При выполнение полета ночью необходимо:

1. Более строго выдерживать заданный режим полета.

2. Постоянно вести счисление и прокладку пути.

3. При полете от радиостанции подбор курса следования закан­чивать на расстоянии не более 100 км.

4. В качестве средств самолетовождения как более надежные использовать астрономические средства, самолетный радиолока­тор, угломерно-дальномерную систему, наземные радиолокаторы и радиопеленгаторы.

5. Для повышения точности пеленгации использовать радио­станции, работающие на более длинных волнах и удаленные от самолета до 100 км.

6. Для вывода самолета на аэродром посадки обязательно ис­пользовать радио- и светотехнические средства аэродрома.

Глава 22 пробивание облачности и заход на посадку в сложных метеоусловиях

1. Схемы снижения и захода на посадку

Любой полет в сложных метеоусловиях связан с пробиванием облачности и заходом на посадку по приборам. Этот этап полета является наиболее сложным и ответственным в самолетовождении.

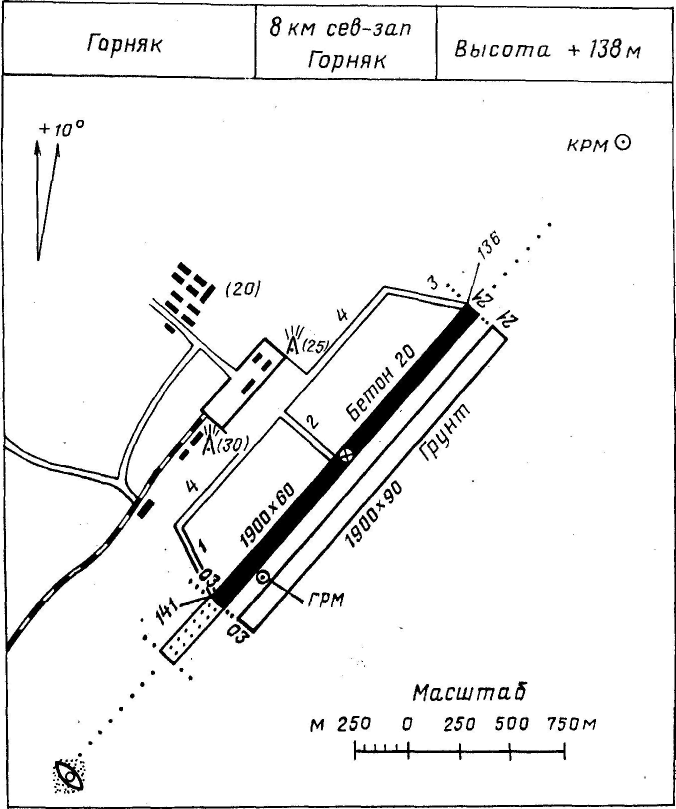

Рис. 22.1. Кроки аэродрома (аэродром условный)

При выполнении маневра снижения и захода на посадку в сложных метеоусловиях экипаж использует специальное бортовое оборудование самолета и наземные системы посадки. В настоящее время многие аэродромы гражданской авиации оборудованы сов­ременными системами посадки, а некоторые типы самолетов — си­стемами автоматического захода на посадку.

Полеты воздушных судов гражданской авиации в районе аэро­дрома выполняются по схемам, установленным для данного аэро­дрома. Они разрабатываются в соответствии с действующей «Ме­тодикой расчета и построения схем захода на посадку самолетов и вертолетов гражданской авиации», которая устанавливает единый подход к расчету и построению схем захода на посадку для любых аэродромов и различных типов

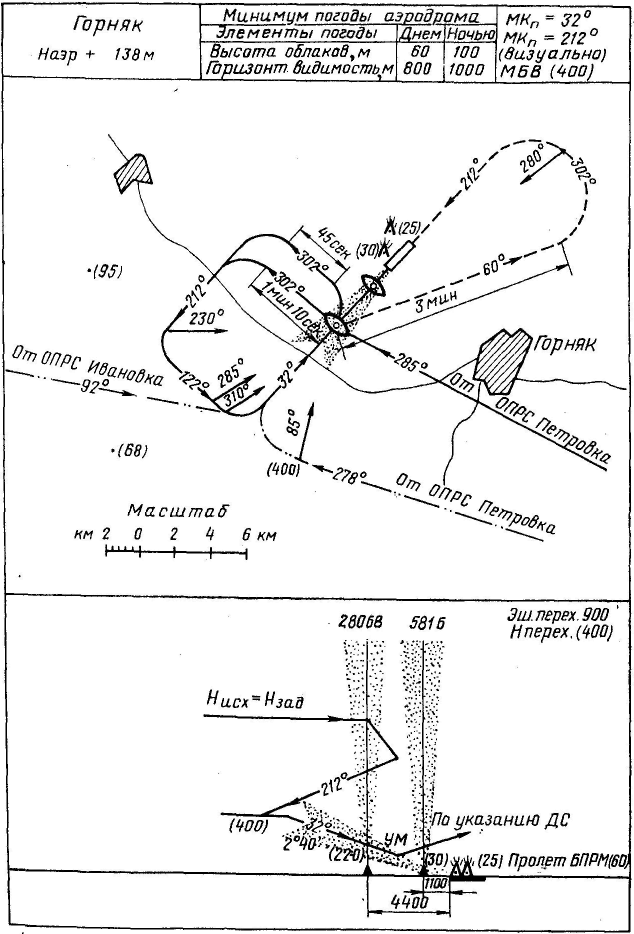

Рис. 22.2. Схема захода на посадку (в плане и в профиле)

самолетов с учетом безопасности, экономичности и интенсивности полетов.

В гражданской авиации применяются следующие схемы сниже­ния и захода на посадку:

1) с прямой;

2) по прямоугольному маршруту (малому и большому);

3) отворотом на расчетный угол;

4) стандартным разворотом;

5) с обратного направления.

Схемы снижения и захода на посадку сводятся по определен­ным направлениям и помещаются в «Сборник аэронавигационных данных аэродромов по воздушным трассам СССР».

В Сборнике для каждого аэродрома помещены:

кроки аэродрома;

схемы снижения и захода на посадку в плане и в профиле;

схемы выхода из района аэродрома после взлета;

минимумы для взлета и посадки воздушных судов по ППП и ПВП для каждого типа воздушного судна, посадочного курса и системы посадки;

схемы воздушных зон крупных центров страны.

На кроки аэродрома (рис. 22.1) нанесены: привязка аэродрома к ближайшему крупному пункту с указанием направления и рас­стояния, взлетно-посадочные полосы с указанием типа покрытия и размеров их в метрах, номера ВПП, контрольная точка аэродрома (КТА) с указанием превышения ее над уровнем моря (превыше­ние КТА указывается вверху, в заглавии), превышение порогов (торцов ВПП) над уровнем моря, концевые и боковые полосы бе­зопасности и их размеры в метрах, рулежные дорожки (РД) и их номера, перрон, аэродромные и другие сооружения, местополо­жение радиотехнических и светотехнических средств посадки.

На схемы снижения и захода на посадку (рис. 22.2) в плане на­несены:

магнитные путевые углы на всех участках маневра;

время полета на отдельных участках для штилевых условий;

курсовые углы радиостанций от основных точек маневра, ази­муты и дальности от радиомаяка РСБН до основных точек манев­ра;

прямоугольные координаты основных точек маневра для при­менения автоматических систем захода на посадку;

высоты полета самолетов по давлению 760 мм рт. ст. и отно­сительно уровня аэродрома в основных точках маневра (высоты полета относительно уровня аэродрома указываются в скобках);

МПУ подхода к точкам вписывания в схему;

высота аэродрома относительно уровня моря и безопасная высота полета в зоне взлета и посадки (МБВ);

высоты местности и высоты препятствий относительно КТА аэродрома (указываются в скобках);

места установки БПРМ, ДПРМ, радиомаяков РСБН и других средств обеспечения захода на посадку;

характерные линейные и площадные ориентиры;

магнитное склонение;

ограничительные пеленги (МПС), рубежи ограничений и запре­щений.

Для схем захода приняты следующие обозначения выполнения маневров: маневр подхода в район вписывания в схему по прибо­рам на эшелоне нанесен сплошной линией, со снижением (по крат­чайшему пути) —двумя точками и тире, маневр внеочередного вы­хода на посадку из зоны ожидания—одной точкой и тире, маневр визуального захода на посадку — пунктирной линией.

На схеме в профиле (см. рис. 22.2) нанесены:

линии подхода, маневр снижения и захода на посадку с ука­занием времени полета на отдельных участках;

исходная высота начала маневра;

высота и эшелон перехода;

естественные и искусственные препятствия в секторе подхода с указанием их высоты относительно уровня аэродрома.

На схеме в профиле также указаны высоты подхода, входа в глиссаду, пролета приводных радиостанций и других контрольных точек схемы снижения и .захода на посадку, удаления ДПРМ и БПРМ от торца ВПП, их частота и позывные, угол наклона глис­сады (УНГ).

Необходимые для полета сборники выдаются экипажу на борт перед полетом. В каждом аэропорту, кроме рабочих, имеются конт­рольные сборники. В период предварительной и предполетной под­готовки к полету штурман самолета обязан проверить правиль­ность внесения изменений в рабочий сборник по контрольному сборнику. Без сверки полученного экипажем бортового экземпляра сборника с контрольным экземпляром выпускать экипаж в полет запрещается.

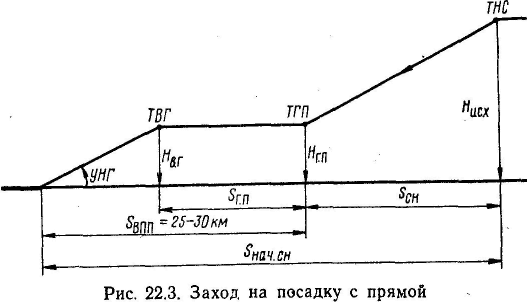

Заход на посадку с прямой является самым экономичным спо­собом и применяется для всех воздушных судов, когда рельеф местности и воздушная обстановка позволяют снижаться с марш­рута визуально (по ПВП) на высоту, равную высоте входа в глис­саду на расстоянии 25—30 км до ВПП (рис. 22.3).

При непрерывном радиолокационном контроле за движением воздушных судов в процессе снижения заход на посадку с прямой допускается также и при невидимости пролетаемой местности (по ППП).

З аход на посадку с прямой применяется, когда направление подхода к аэродрому совпадает с направлением посадки или отли­чается от него в точке начала го­ризонтального полета на угол не более 45°.

В горной местности воздуш­ные суда выводятся на ДПРМ (БПРМ, ОПРС) на безопасном эшелоне с последующим их сни­жением по установленной схеме захода на посадку.

Для захода на посадку с пря­мой командир воздушного судна по указанию диспетчера занимает исходную высоту начала сниже­ния на расстоянии 80—100 км до аэродрома посадки. Снижение с исходной высоты выполняется на скорости не более 460 км/ч по прибору и вертикальной скоростью 5—10 м/сек с расчетом подхода к аэродрому за 25—30 км на высоте горизонтального полета, рав­ной высоте входа в глиссаду (режим полета указан применитель­но к самолету Ан-24).

При достижении заданной высоты скорость полета постепенно уменьшается до 300 км/ч по прибору. Затем выпускаются шасси и закрылки и выполняется маневр выхода на предпосадочную пря­мую.

После входа в глиссаду самолет переводится в режим сниже­ния с расчетной вертикальной скоростью и скоростью планирова­ния 210—200 км/ч по прибору в зависимости от полетного веса. ДПРМ и БПРМ должны быть пройдены на высотах, указанных в схеме для данного аэродрома.

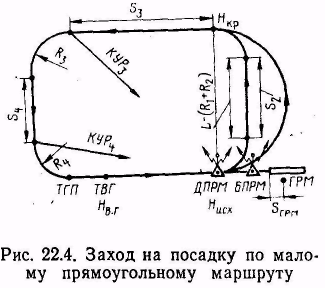

Заход на посадку по малому прямоугольному маршруту (рис. 22.4) применяется, когда в районе аэродрома посадки нет других воздушных судов, препятствующих подходу к аэродрому на сниже­нии, или когда невозможен заход на посадку с прямой.

Для захода на посадку по малому прямоугольному маршруту самолет подводится к аэродрому с посадочным курсом или близким к нему. После выхода на ДПРМ (БПРМ) на исходной высоте нача­ла маневра для захода на посадку выполняется разворот на 180° со снижением и самолет выводится на курс, обратный посадочному. Скорость по прибору выдерживается не более 460 км/ч, вертикаль­ная скорость снижения — 8—10 м/сек.

В процессе разворота при достижении высоты полета по кругу скорость полета уменьшается до 300 км/ч по прибору. На траверзе ДПРМ выпускаются шасси, и полет продолжается к точке третьего разворота на скорости 280—300 км/ч в течение времени, установ­ленного согласно данной схеме. По истечении времени или при КУР = КУР₃ выполняется третий разворот на скорости 280 км/ч по прибору с креном 15°. После третьего разворота самолет следует под прямым углом к предпосадочной прямой. По команде выпускаются закрылки на 15°, устанавливается скорость 250 км/ч по прибору и на этой ско­рости при КУР = КУР4 выполняется четвертый разворот на поса­дочный курс с креном 15°. До входа в глиссаду закрылки довыпускаются на угол 38°. После входа в глиссаду снижение выполняет­ся аналогично снижению при заходе на посадку с прямой.

В ряде случаев для захода на посадку по малому прямоуголь­ному маршруту самолет Ан-24 выводится на ДПРМ на установлен­ной высоте полета по кругу. Так как далее самолет должен следо­вать по прямоугольному маршруту на скорости около 300 км/ч, то после выхода на ДПРМ необходимо: выполнить первый разворот с креном 15°; после окончания первого разворота пройти в направ­лении, перпендикулярном направлению посадки, в течение расчет­ного времени t₂; выполнить второй разворот на курс, обратный по­садочному; далее завершить полет по прямоугольному маршру­ту, как указано выше. В тех случаях, когда самолет выводится на аэродром с курсом, отличающимся от посадочного более чем на 45°, выполняется до­полнительный маневр для вписывания в схему малого прямоуголь­ного маршрута. Порядок выполнения дополнительного маневра указывается на схемах.

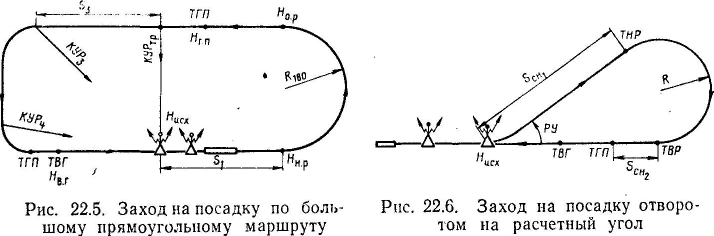

Заход на посадку по большому прямоугольному маршруту при­меняется, когда выход к аэродрому ограничен высотой подхода по условиям рельефа, интенсивностью воздушного движения и метео­условиями. Основой для построения этой схемы захода на посадку служит малый прямоугольный маршрут.

Началом маневра является ДПРМ, выход на который производится в нижнем воздушном пространстве на эшелонах, располо­женных выше исходной высоты для малого прямоугольного марш­рута (рис. 22.5). После выхода на ДПРМ самолет с посадочным курсом переводится в режим снижения с вертикальной скоростью 8—10 м/сек и скоростью по прибору не более 460 км/ч. Полет от ДПРМ продолжается в течение установленного времени до высоты начала разворота на 180°. По истечении указанного в схеме време­ни выполняется разворот на 180° с сохранением прежней скорости по прибору и вертикальной скорости снижения.

После разворота на курс, обратный посадочному, продолжает­ся снижение с сохранением прежнего режима до высоты полета по кругу. По достижении этой высоты снижение прекращается и са­молет переводится в режим горизонтального полета с погашением скорости по прибору до 300 км/ч. От траверза ДПРМ заход выпол­няется аналогично заходу на посадку по малому прямоугольному маршруту.

Заход на посадку по большому прямоугольному маршруту можно выполнять и при выходе самолета к аэродрому с курсом, обратным посадочному, или под углом к ВПП. В этом случае ука­зывается вспомогательная точка, от которой выполняется маневр выхода на ДПРМ для входа в схему захода на посадку.

Заход на посадку отворотом на расчетный угол применяется, когда самолет подходит к аэродрому с курсом, обратным направ­лению посадки, или близким, к нему, а рельеф местности или дру­гие ограничения не позволяют выполнять снижение в направлении к траверзу ДПРМ.
