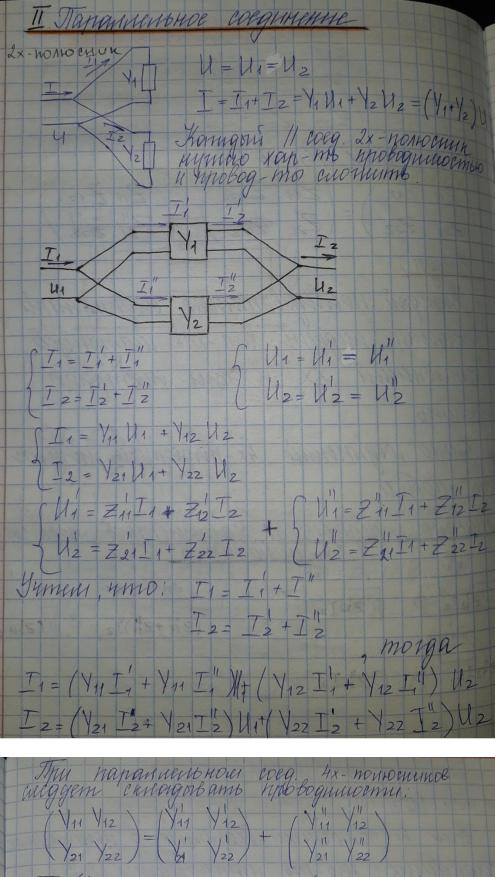

Цепочечное соединение четырехполюсников. Определение параметров соединения.

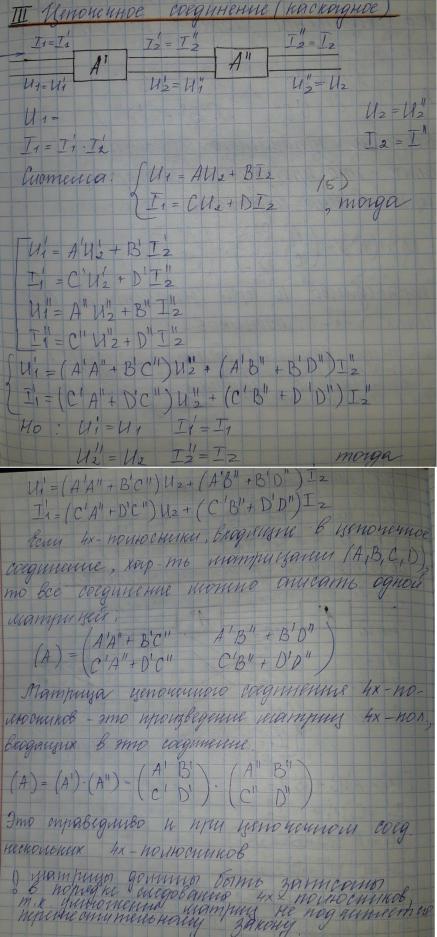

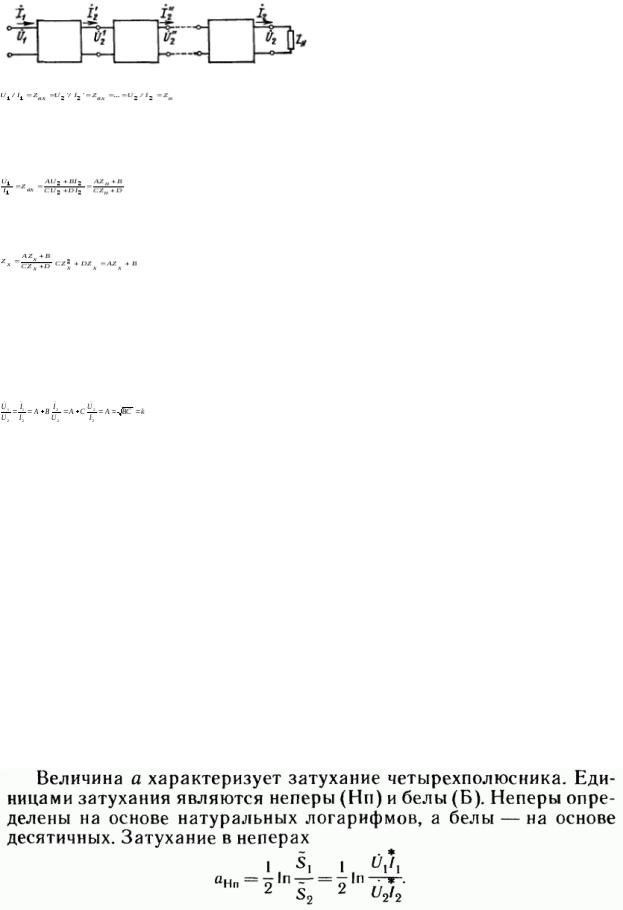

Цепочечное соединение четырехполюсников при согласованных нагрузках. Собственные параметры передачи четырехполюсников Zx

и g.

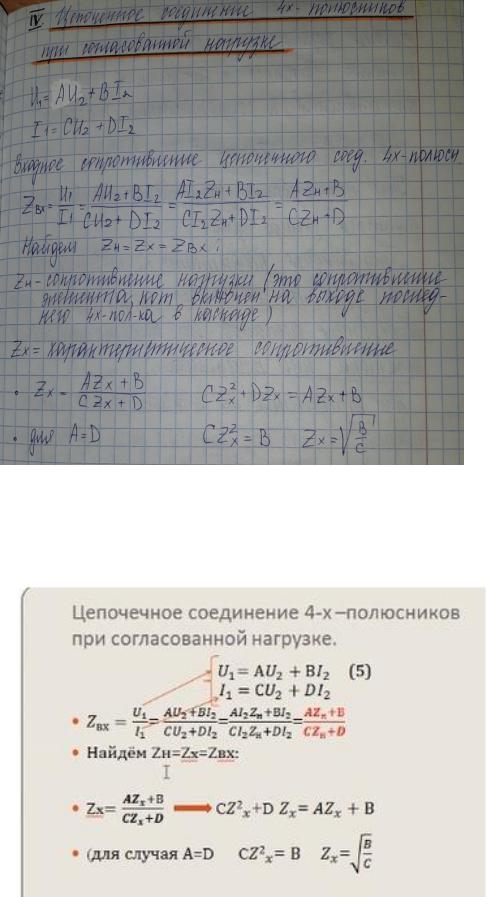

Рассм. каким д.б. сопр-е приемника Zн одного 4хполюсника, чтобы оно совпадало с вх. сопрем Zвх.

Найдем Zн=Zх, при котором Zвх=Zн =Zх:

Пусть 4хполюсник симметричен и A=D:и

Сопр-е Zх – характеристическое сопр-е 4хполюсника определяет отношение напряжения к току на его входе и выходе при нагрузке на сопр-е Zх. Нагрузка 4хполюсника на приемник наз-сясогласованной. При согласованной нагрузке:

k – коэффициент передачи.

Часто для характеристики свойств 4хполюсника пользуются величиной:

g – постоянная передачи 4-х п

При согласованном цепочечном соединении 4хполюсников их логарифмические характеристики g складываются.

+Параметры Zх и g – собственные параметры 4хполюсника.

Единицы измерения затухания. Уровни напряжения, тока и мощности.

Уровни передачи и их измерение

Для оценки мощности или напряжения сигналов в технике электросвязи введены относительные логарифмические единицы, получившие название уровней передачи. Уровни передачи измеряются либо в неперах (Нп), либо в децибелах (дБ). Так как двойные единицы

неудобны, в настоящее время используются единые логарифмические меры на основе десятичных логарифмов – децибелы. Но поскольку на сетях связи вместе с новым оборудованием используется еще оборудование, нормы на электрические параметры которого даны в неперах, то временно разрешено применение и логарифмических единиц на основе натуральных логарифмов – неперов.

Абсолютные уровни. Различают абсолютные уровни мощности, напряжения и тока.

Абсолютным уровнем мощности называется отношение активной мощности сигнала в измеряемой точке цепи передачи к активной мощности 1 мВт, выраженное в логарифмических единицах:

Активная мощность – это среднее значение мгновенной мощности (p(t) = u(t)*i(t)) за период, равное произведению действующих значений тока и напряжения.

Уровни передачи могут быть положительными, отрицательными и нулевыми, так как логарифм числа больше единицы - положительный, меньше единицы - отрицательный, единицы - равен нулю. В зависимости от значений мощности, напряжения и тока, которые приняты за исходные, различают абсолютный, относительный и измерительный уровни передачи.

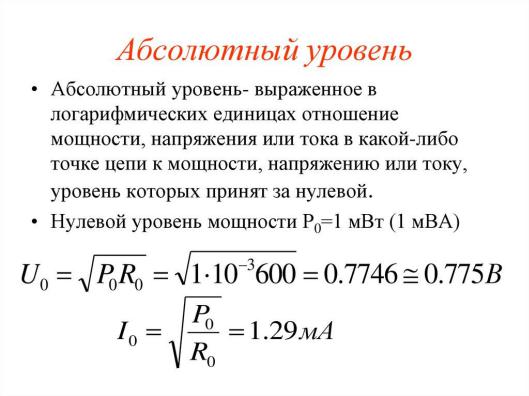

Абсолютным называется такой уровень передачи, когда за исходные величины приняты Р0=1

мВт, U0=0,775 В и I0=1,29 мА.

Относительным называется уровень, когда мощность, напряжение и ток в какой - либо произвольной точке цепи, относительно которой определяется уровень. Обычно точкой сравнения выбирается начало цепи.

Измерительным называется абсолютный уровень в рассматриваемой точке системы (канала), если в начале этой системы (на входе канала) включен нормальный генератор. Нормальным называется генератор с ЭДС, равной 1550 мВ, и внутренним активным сопротивлением, равным 600 Ом. Частота тока нормального генератора может быть любой, однако, на практике, если нет специальной оговорки, частоту считают равной 800 Гц. Если входное сопротивление канала
