Программа PCLab2000SE разработана фирмой Velleman® Inc для нескольких исполнений осциллографов, поэтому при ее запуске появляется окно приветствия, в котором необходимо выбрать тип подключения и тип осциллографа. В данной лабораторной работе тип подключения «USB-Device», тип осциллографа «PCSU1000». В случае правильного подключения во вкладке «USB-Device» будет выделен пункт «USB-Device Detected» (осциллограф, подключенный по USB успешно определен). В случае отсутствия пункта необходимо проверить подключение. На рисунке 2.10 подключение отсутствует и пункт не активен. По окончании настроек необходимо нажать «Ок». Произойдет загрузка рабочей среды осциллографа.
Рабочая область на экране осциллографа PCSU1000 подразделяется на 5 виртуальных ( компьютерных) приборов:
«Oscilloscope» - работа с осциллограммами ;
«SpectrumAnalyzer» - анализатор спектра;
«Transient Recorder» - самописец медленно протекающих процессов;
«Function Generation» - генератор колебаний;
● «Circuit Analyzer» - анализатор частотных характеристик цепей.
В ходе выполнения лабораторной работы используются приборы «Oscilloscope» и «SpectrumAnalyzer».
Перед началом производства измерений необходимо подробно ознакомиться со всеми настройками виртуальных приборов.
4.1. Рабочая подсреда «Oscilloscope»
Рабочие функции «Oscilloscope» имеет вид, показанный на рисунке 2.11 и семь основных полей настройки.
66
|
Таблица 2.1 |
|
Рабочие поля прибора «Oscilloscope» |
Поле |
Описание |
|
|
1 |
Поле определения «Oscilloscope». Если вы правильно |
|
открыли подсреду, поле будет подсвечено оранжевым |
|
цветом. В противном случае выбор подсреды неверен. |
2,3 |
Рабочие поля настройки входа измерительных каналов |
|
осциллографа — отвечают за тонкую настройку каналов |
|
осциллографа. Имеют следующие параметры: |
|
- «ОN» - канал включен |
|
- «Autoset» - автоматическая настройка канала |
|
- 20mV..2V – шаг измерения параметров входного сигнала |
|
(аналогична точности измерений по напряжению ) |
4 |
Кнопка «Big Screen» выводит показания прибора на |
|
отдельный большой экран |
|
|
5 |
Конфигурация входного сигнала - |
|
- «AC» - переменный сигнал (сети переменного тока) |
|
- «DC» - постоянный сигнал (сети постоянного тока) |
|
- «GND» - измерение сигналов вторичных сетей. |
|
Внимание! Режим GND включать при измерении |
|
действующих сетей переменного и постоянного тока |
|
строго запрещено. |
6 |
Осуществляет задержку запуска развёртки в ждущем |
|
режиме. Данный режим в настоящей лабораторной |
|
работе не используется (OFF). |
7 |
Развертка осциллографа по временной шкале (по |
|
умолчанию шкала абсцисс) в миллисекундах |
Probe |
Установка входного делителя напряжения. Во всех |
|
лабораторных работах используется делитель 1:1. |
|
|
|
67 |

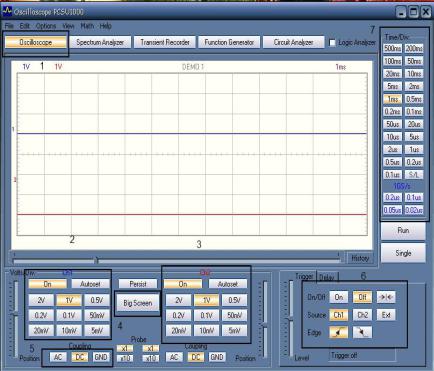

Рис. 2.11. Рабочее окно прибора «Oscilloscope»
4.2. Рабочая подсреда «SpectrumAnalyzer»
Рабочая подсреда «Oscilloscope» имеет вид, показанный на рисунке 2.13 и восемь основных полей настройки.
68
|
Таблица 2.2 |
|
|
Рабочие поля подсреды «SpectrumAnalyzer» |
|
|
|
|
Поле |
Описание |
|
1 |
Поле определения «SpectrumAnalyzer». Если вы |
|
|
правильно открыли прибор, поле будет |
|
|
подсвечено оранжевым цветом. В противном |
|
|
случае выбор прибора неверен. |
|
2 |
Развертка входного сигнала по частоте. |
|
|
Аналогична п. 7 таблицы 2.1. |
|
3 |
Рабочие поля настройки входа измерительных |
|
4 |
каналов осциллографа — отвечают за тонкую |
|
|
настройку каналов осциллографа. Имеют |
|
|
следующие параметры: |
|
|
- «ОN» - канал включен |
|
|
- «Autoset» - автоматическая настройка канала |
|
|
- 20mV..2V – шаг измерения параметров |
|
|
входного сигнала (аналогична точности |
|
|
измерений) по напряжению |
|
5 |
Кнопка «Big Screen» выводит показания |
|
|
прибора на отдельный большой экран |
|
6 |
Конфигурация входного сигнала - |
|
|
- «AC» - переменный сигнал (сети переменного |
|
|
тока) |
|
|
- «DC» - постоянный сигнал (сети постоянного |
|
|
тока) |
|
|
- «GND» - измерение сигналов вторичных сетей. |
|
|
См. требования к п.5 таблицы 2.1. |
|
7 |
Позиция оси развертки времени (абсцисс) |
|
|
относительно оси развертки частоты (ординат) |
|
8 |
Аналогично п.6 таблицы 2.1 |
|
69

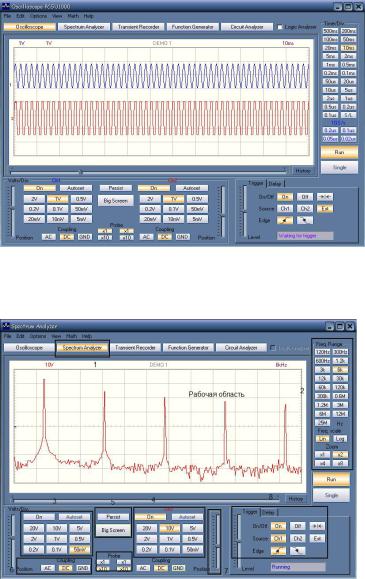

Рис. 2.12. Рабочее окно прибора «Oscilloscope» в режиме синхронизации с разверткой по времени в 10 мс.
Рис. 2.13. Рабочее окно прибора «SpectrumAnalyzer»
