4.3. Запись результатов эксперимента

Для осуществления записи результатов эксперимента необходимо выполнить «клики» мышкой по следующей схеме:

1.Правой кнопкой мыши кликнуть на сохраненной осциллограмме и в открывшемся «окне» записать название осцилограммы по типу « ток в опыте 6.1», после чего сохранить запись и закрыть «окно».

2.Меню «File» → Save Image – сохраняет текущее изображение осциллограммы в виде файла с расширением « bmp», с целью ее дальнейшего исследования. Все

осциллограммы и спектрограммы должны быть записаны в единый файл на «Рабочем столе компьютера» (ноутбука) и представлены в отчете по лабораторной работе.

2.Необходимо присвоить осциллограмме порядковый номер и сохранить в созданную на «Рабочем столе» папку.

3.Сохранить, как описано выше спектрограмму , присвоив файлу порядковый номер и сохранить в созданную на «Рабочем столе» папку.

5. ПОРЯДОК ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ

Измерения в настоящей лабораторной работе проводятся с помощью пристроенных (выносных) шунтов (для измерения тока) или делителей напряжения для измерения мгновенных значений напряжения. Принципиальная схема проведения измерений показана на рисунке 2.14.

71

Рис. 2.14. Принципиальная схема измерения тока в электрической схеме стенда

ВНИМАНИЕ! При выполнении измерений на стенде №1 (левая половина стенда) необходимо постоянно удерживать нажатой кнопку QSA( или QSB, QSC).

При выполнении измерений на стенде №2 ( правая половина стенда) необходимо предварительно перед началом измерений не включая стенд выключателем QF нажать один из кнопочных выключателей QSA( или QSB, QSC) в зависимости от цепи в которой производятся измерения.

72

6. ПОРЯДОК ПРОВЕДЕНИЯ РАБОТЫ

ВНИМАНИЕ! В целях обеспечения безопасности работы студентов на стенде категорически запрещается:

- производить любые манипуляции с выносными приборами и оборудованием при включенном питании стенда (( включенном выключателе QF1);

-одновременно касаться выносных шунтов и

заземленных частей установки при включенном выключателе QF1;

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!! Использовать неисправные или неоткалиброванные провода, штекерные зажимы или голые проводники.

Все манипуляции с кнопками QSA, QSN и

переключателями SB1-SB4 необходимо выполнять одному человеку, действующему одной рукой.

6.1. Симметричный режим холостого хода трансформатора по схеме Y/Δ

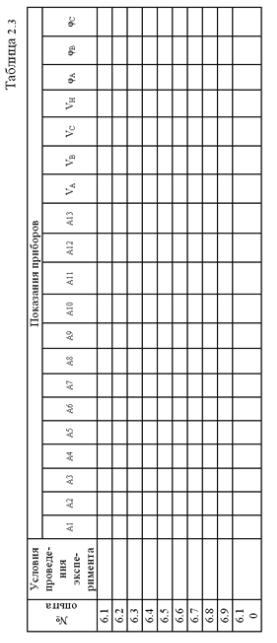

Включить QF1 и SA12. Об исправном состоянии стенда свидетельствует загорание лампы "СЕТЬ" и ламп HL1HL3. Записать показания всех приборов в табл. 2.3. Переключая SA1, записать напряжение на фазах. Переключатели SB5-SB7 и SB4 должны быть выключены (для SB5-SB7 – "вниз", SB4 должен быть установлен горизонтально).

Подключить фазометр к фазам А, В, С поочередно. Занести в табл. 2.3 его показания. Подключить к клеммам кнопки QSA выносной шунт для измерения тока. Кратковременно нажав "RUN" в режиме "DSO" на экране виртуального осциллографа и QSA, записать показания формы тока в фазе. Правильно произведенная запись должна находиться посредине экрана и быть не менее 4 клеток по

73

вертикали. Количество периодов тока должно быть не более трех.

Произвести запись тока в фазе А используя выносной делитель напряжения как показано на рис. 2.14.

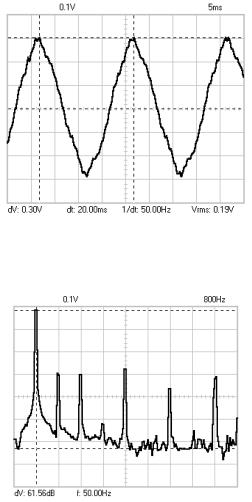

Пример записанной кривой тока представлена на рис. 2.15.

Рис. 2.15. Пример записанной осциллограммы тока

Перейти в подрежим «Spectrum Analyzer». Записать спектр тока . Пример спектра тока показан на рис. 2.16.

Рис. 2.16. Пример записанного спектра тока
