Материал: Электроснабжение. учебно-методическое пособие. Сергеев В.А., Мамонтов Д.А
текущий и предыдущий год, за текущий и предыдущие 11 месяцев, за текущие и предыдущие сутки;
Основные технические характеристики |
Таблица 4.2 |
||
|
|||
|
|
|
|
|
Показатели |
|
Величины |
Класс точности при |
измерении |
0,5S/0,5; 0,5S/0,5; |
|
активной/реактивной энергии |
0,5S/1,0 |
||
Номинальное напряжение, В |
3х57,7/100 или |
||
|
|
|
3х120...230/208...400 |
Номинальная сила тока, А |
1 или 5 |
||
Максимальная сила тока, А |
1,5 или 7,5 |
||
Ток чувствительности, мА |
1 или 5 |
||
Частота в сети, Гц |
|
50±2,5 |
|
Активная/полная |
потребляемая |
|
|
мощность каждой параллельной цепью |
0,8/1,5; 1,0/2,0 |
||
счетчика, Вт/В А не более |
|
||
Количество тарифов |
|
8 |
|
Количество тарифных зон |
12 |
||
Скорость обмена, бод: |
|
|
|
по интерфейсу RS - 485 |
|
120, 240, 4800, 9600 |
|
по оптопорту RS - 232 |
|
9600 |
|
Количество |
импульсных выходов |
4 |
|
(общий плюс) |
|
|
|
Передаточное |
число |
имп./кВт ч |
25000, 5000, 1250, |
(имп./квар ч) |
|
|
6250 |
Сохранность данных при перерывах питания, лет |
|||
постоянной информации (EEPROM) |
100 |
||
оперативной информации |
|
10 |
|
Защита информации |
|
три уровня |
|
|
|
|
и блокировка |
Диапазон рабочих температур, 0С |
|
||
СЭТ-4ТМ.02.2 |
|
от -40 до +55 |
|
Масса счетчика, кг |
|
не более 1,5 |
|
|
|
141 |
|

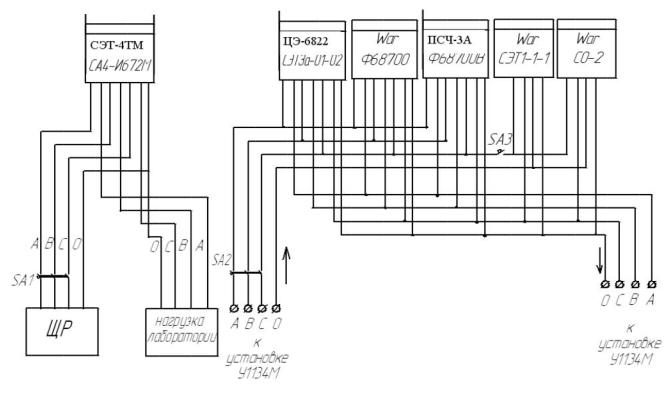

Рис. 4.5. Принципиальная электрическая схема стенда по учету электроэнергии
• измерение и хранение средних значений активной и реактивной мощности прямого и обратного направления для построения графика нагрузок в интервале от 2 до 30 минут с временем хранения до 114 дней;
•программирование счетчика по интерфейсу RS-485 или оптопорту;
•ведение журнала событий: выход/возврат параметров электроэнергии за установленные пределы, отключение/включение питания по каждой фазе, изменения программных установок и др.
Счетчик позволяет измерять и отображать на индикаторе:
•активную, реактивную и полную мгновенную мощность с учетом коэффициентов трансформации по напряжению и току (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
•коэффициент мощности по каждой фазе и суммарный по трем фазам;
•частоту сети;
•текущее время и дату;
•температуру внутри счетчика;
•фазное напряжение и ток по каждой фазе;
•коэффициенты искажения синусоидальности кривой фазного напряжения
Счетчик обеспечивает возможность программирования
иперепрограммирования через интерфейс RS - 485 или оптический порт следующих параметров:
•скорости обмена по каналу RS - 485 (запрещено для оптического порта);
•пароли первого и второго уровня доступа к данным;
•наименование точки учета (места установки);
•сетевого адреса;
•коэффициента трансформации по напряжению и току;
143
•времени интегрирования мощности для построения графиков нагрузок в диапазоне 2...30 минут;
•тарифного расписания и расписания праздничных
дней;
•текущего времени и даты;
•времени перехода с "летнего" времени на "зимнее", с "зимнего" времени на "летнее" и флага разрешения / запрета автоматического перехода;
•режимов и периода индикации в диапазоне 1...20 с.;
•времени усреднения верхней и нижней границы установившегося отклонения фазных напряжений и частоты сети.
3.3. Устройство и работа счетчика
Счетчик является цифровым устройством и работает под управлением встроенного микроконтроллера.
Измерительная часть счетчика построена по принципу цифровой обработки входных аналоговых сигналов и осуществляет измерение средних за период сети значений фазных напряжений, токов, активной и полной мощности по каждой фазе, а так же частоты сети. Недостающие физические величины получаются путем вычисления из измеренных величин.
Конструктивно счетчик состоит из следующих узлов:
•корпуса;
•контактной колодки;
•защитной крышки контактной колодки;
•печатной платы устройства измерительного;
•печатной платы устройства управления;
•печатной платы оптического порта;
•печатной платы устройства индикации;
•клавиатуры управления.
Плата устройства управления (далее УУ) вместе с контактной колодкой устанавливается в основании корпуса.
144
Плата устройства измерительного входит в состав устройства управления и монтируется на плате УУ методом пайки.
Платы устройства индикации и оптопорта устанавливаются в крышке корпуса, и связывается с УУ посредством ленточного кабеля.
Кнопки клавиатуры управления устанавливаются в крышке корпуса и связываются с УУ через устройство индикации.
Устройство измерительное выполнено на основе шестиканального аналого-цифрового преобразователя (АЦП) и цифрового сигнального процессора (ДСП).
Устройство управления выполнено на основе однокристального микроконтроллера (МК). Структурная схема УУ приведена в приложении к настоящей лабораторной работе.
УУ включает в себя:
•трехфазные датчики измеряемых токов и напряжений;
•трехфазный блок питания;
•устройство измерительное;
•микроконтроллер;
•энергонезависимые запоминающие устройства;
•таймер с резервным питанием;
•детектор разряда батареи;
•цифровой термометр;
•блок оптронных развязок;
•драйвер интерфейса RS-485.
Вкачестве датчиков тока используются токовые трансформаторы, включенные последовательно в каждую цепь тока.
Вкачестве датчиков напряжения используются резистивные делители, включенные в каждую параллельную цепь напряжения.
Сигналы с датчиков тока и напряжения поступают на соответствующие входы АЦП устройства измерительного.
