диагностика полноты данных;

описание электрических соединений объектов и их характеристик;

диагностика счетчиков;

поддержание единого системного времени.

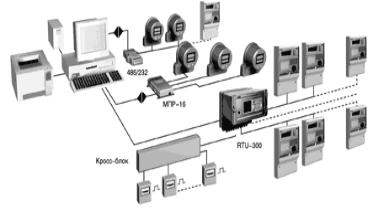

2.3.3 Организация АСКУЭ с проведением автоматического опроса счетчиков локальным центром сбора и обработки данных представлена на рис. 2.3.

Рис. 4.3. Опрос счетчиков с помощью локального центра

Счетчики постоянно связаны с центром сбора данных прямыми каналами связи и опрашиваются в соответствии с заданным расписанием опроса. Первичная информация со счетчиков записывается в базу. Синхронизация времени счетчиков происходит в процессе опроса со временем компьютера центра сбора данных. В качестве компьютера центра сбора данных используется локальная ПЭВМ. На ней же происходит обработка данных и ведение базы. В зависимости от количества пользователей, количества счетчиков и интервалов их профиля, квалификации пользователей, сложности математической обработки и т.д. локальная база может функционировать либо под MS Access, либо под системой управления базы данных ORACLE8.X.

136

Сбор данных в базу происходит периодически с заданными интервалами.

Организация АСКУЭ с проведением автоматического опроса счетчиков локальным центром сбора и обработки данных позволяет решать следующие задачи:

точное измерение параметров поставки (потребления) электроэнергии;

комплексный автоматизированный коммерческий и технический учет энергоресурсов по предприятию, его инфраструктурным элементам (котельная и объекты жилкомбыта, цеха, подразделения, субабоненты);

контроль энергопотребления и параметров качества электроэнергии (ПКЭ) по точкам и объектам учета в заданных временных интервалах (от 5 до 30 минут, зоны, смены, сутки, декады, месяцы, кварталы и годы) относительно заданных лимитов и технологических ограничений мощности;

обработка данных и формирование отчетов по учету электроэнергии и контролю ПКЭ;

фиксация отклонений контролируемых параметров энергоресурсов, их оценка в абсолютных и относительных единицах для анализа, как энергопотребления, так и производственных процессов;

сигнализация (цветом, звуком) об отклонениях контролируемых величин от допустимого диапазона значений;

диагностика полноты данных;

описание электрических соединений объектов и их характеристик;

параметризация коммуникаций и характеристик опроса;

диагностика системы;

поддержание единого системного времени.

137

3. ОПИСАНИЕ СХЕМЫЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ ЛАБОРАТОРНОЙ УСТАНОВКИ

3.1. Назначение основных элементов установки

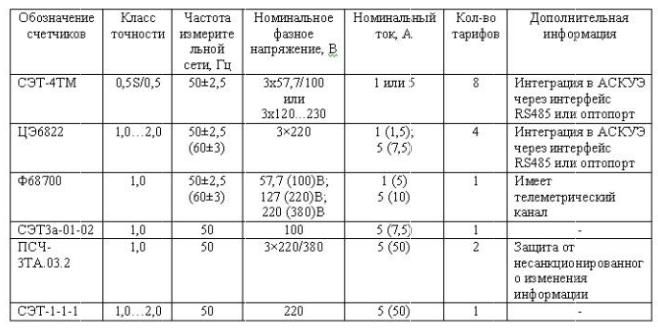

Лабораторный стенд по изучению счетчиков электрической энергии в составе АСКУЭ состоит из приборов, основные характеристики которых представлены в табл. 4.1. Примечания:

1.В графе "Номинальный ток" в скобках указаны предельно допустимые рабочие токи счетчиков.

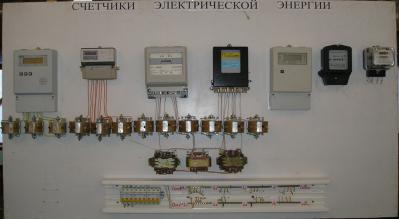

2.В графе "Номинальное фазное напряжение" в скобках указаны номинальные линейные напряжения трехфазной сети. Внешний вид стенда представлен на рис. 4.4.

Рис. 4.4. Счетчики электрической энергии

На стенде установлены шесть электронных (трехфазные: СЭТ-4ТМ.02; СЭТЗа-01, ПСЧ-3А; ЦЭ6822; Ф68700, однофазный: СЭТ1-1-1) и один электромеханический (однофазный СО-2) счетчик.

138

Таблица 4.1

Питание подается с распределительного щита на автоматический выключатель SA1 (ВА 47-29 , 50 А), далее на электронный счетчик СЭТ-4ТМ.02, который и фиксирует расход электроэнергии, потребленной в лаборатории. Остальные счетчики предназначены только для организации поверки, и нагрузкой для них является установка У1134М, подключение которой к стенду осуществляется через автоматический выключатель SA2.

Принципиальная электрическая схема стенда показана на рис. 3.2. В настоящей лабораторной работе изучается счетчик СЭТ-4ТМ.02 в составе АСКУЭ лаборатории 119/3.

3.2. Технические характеристики счетчика СЭТ4ТМ.02

Счетчик является многофункциональным прибором, сочетающим микропроцессорный счетчик электрической энергии и прибор для контроля показателей качества электроэнергии (ПКЭ) предназначенные для технического и коммерческого учета электрической энергии, потоков мощности в энергосистемах, на промышленных предприятиях, межсистемных перетоков и работающие как автономно, так и в составе АСКУЭ.

Прибор предусматривает:

•измерение активной и реактивной электрической энергии в двух направлениях в трехфазных трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц;

•измерение ПКЭ: активной, реактивной и полной мгновенной мощности как по каждой фазе сети, так и сумме фаз, фазных напряжений, токов, cos φ, коэффициента искажения синусоидальности кривой фазного напряжения по каждой фазе;

•учет и индикацию активной и реактивной электрической энергии прямого и обратного направления по 8-тарифам и 12-и тарифным зонам: всего от сброса, за

140
