Материал: Физические основы и схемотехника электронных устройств автоматики. Гиоргадзе А.L., Кириллов Ю.В
Рис. 2.115
Полная частотная характеристика
Если операционный усилитель разрабатывается для универсального применения, то фазовый сдвиг его при |Кu| >1 должен быть по абсолютной величине меньше 120°. При этом для любого коэффициента обратной связи 0<β<1 запас по фазе будет составлять не менее 60°. Это требование выполняется коррекцией частотной характеристики, причем коррекция производится так, чтобы при |Кu|>1 она была аналогична характеристике фильтра нижних частот первого порядка (т.е. имела бы вид рис. 2.110). Так как нежелательные инерционные звенья с частотами среза f2 и f3, как это показано на рис. 2.114, не могут быть устранены из схемы усилителя, то необходимо путем выбора конденсатора коррекции Ск (см. рис. 2.111) так уменьшить частоту среза f1 основного инерционного звена, чтобы условие |Кu| <1 было бы выполнено до того, как начнется существенное влияние второго инерционного звена.

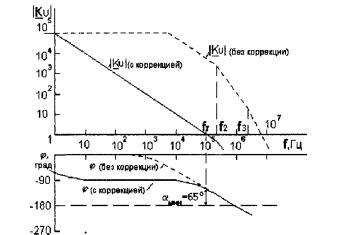

На рис. 2.116 представлен этот вариант коррекции. Очевидно, что при таком соотношении параметров даже для самого неблагоприятного с точки зрения устойчивости случая обратной связи, как β=1, еще имеется достаточный запас по фазе α=65°, а при меньших значениях β он практически равен 90°. Можно отметить также, что из-за наличия частотной коррекции полоса пропускания разомкнутого ОУ существенно сужается. Частотная коррекция усилителя на нижних частотах увеличивает его фазовый сдвиг на 90°, а на более высоких частотах практически на него не влияет. Для многих универсальных ОУ достаточна емкость корректирующего кон-
248
денсатора Ск = 30 пФ. У усилителей с полной внутренней коррекцией, таких как, например, 140УД6, 140УД7, 140УД17 и др., корректирующий конденсатор изготавливается методами интегральной технологии.
Рис. 2.116
Подстраиваемая частотная характеристика
Полная частотная коррекция операционного усилителя гарантирует достаточный запас устойчивости по фазе для резистивной отрицательной обратной связи с любыми параметрами. Однако этот способ имеет тот существенный недостаток, что ширина полосы пропускания усилителя, охваченного обратной связью, обратно пропорциональна коэффициенту усиления К.
Смысл этого соотношения наглядно пояснен на рис. 2.117. При менее глубокой обратной связи для стабилизации усилителя достаточно было бы меньшего снижения усиления в области средних и высоких частот, так как в этом случае точка |βКu|=1 достигается при |Кu|=1/β >1. Как видно из рис. 2.117, при 1/β=10 ширину полосы пропускания ОУ без обратной связи можно увеличить с 10 Гц до 100 Гц уменьшением Ск от 30 пФ до 3 пФ. При этом полоса пропускания усилителя с обратной связью возрастет со 100 кГц до 1 МГц.
249
Рис. 2.117 Для того, чтобы можно было осуществить такие изменения
частотной коррекции, выпускаются операционные усилители, у которых отсутствует корректирующий конденсатор, а вместо него выведены соответствующие точки схемы (например, 153УД6, 140УД14). В других вариантах, например, в усилителях 544УД2, осуществляется неполная частотная коррекция с уменьшенным значением корректирующей емкости. Для подключения дополнительного конденсатора (чтобы обеспечить устойчивость при значениях Ь, близких к единице) также имеются соответствующие выводы. В паспортных данных некоторых типов ОУ указываются минимальные значения коэффициентов усиления ОУ в неинвертирующем включении, при которых усилитель сохраняет устойчивость. Например, для ОУ AD840K это значение составляет 10, для ОРА605К - 50 и т.д. Изготавливаются усилители с одинаковой схемотехникой, одни из которых имеют встроенный корректирующий конденсатор, а другие - без такого конденсатора. Например, некоторые фирмы выпускают ОУ типа ОР-27 и ОР-37 (отечественные аналоги, соответственно, 140УД25 и 140УД26). Первый из них имеет встроенный корректирующий конденсатор, частоту единичного усиления fT = 8 МГц, максимальную скорость нарастания - 2,8 В/мкс, и работает устойчиво вплоть до 100%-ной обратной связи. ОУ типа ОР-37 не имеет корректирующего конденсатора. Его частота единичного усиления fT=60МГц, скорость нарастания - 17 В/мкс. Он работает устойчиво при коэффициентах усиления входного сигнала более пяти.
В комплексе мероприятий по обеспечению устойчивости схемы с операционным усилителем (особенно быстродействующим) важное место занимает его правильный монтаж. Проводники, соединяющие резисторы обратной связи с инвертирующим входом
250
усилителя, должны иметь минимальную длину. При невыполнении этого правила на входе ОУ образуется паразитная емкость, которая при наличии плоскостей заземления может составлять 0,4 пФ на миллиметр проводника. Эта емкость совместно с резисторами обратной связи образует дополнительное инерционное звено в петле обратной связи, уменьшающее запас устойчивости по фазе. Некоторую компенсацию этого эффекта дает включение конденсатора равной емкости между выходом ОУ и инвертирующим входом. Компенсация емкостной нагрузки. Если операционный усилитель имеет емкостную нагрузку, то последняя вместе с выходным сопротивлением усилителя образует инерционное звено, которое дает дополнительный фазовый сдвиг выходного напряжения. Все это уменьшает запас по фазе, и схема усилителя может самовозбудиться уже при незначительной величине нагрузочной емкости. Порой достаточно коснуться выхода усилителя щупом осциллографа, чтобы усилитель начал самовозбуждаться. Для устранения этого явления в цепь обратной связи включается дополнительный конденсатор Сф (рис. 2.118). В этом случае обратная связь представляет собой интегродифференцирующее фазо-опережающее звено, создающее в окрестности частоты среза положительный фазовый сдвиг, компенсирующий запаздывание, вносимое емкостью нагрузки.
Рис. 2.118
2.14. Скорость нарастания выходного напряжения
Наряду со снижением полосы пропускания усилителя частотная коррекция дает еще один нежелательный эффект: скорость нарастания выходного напряжения ограничивается при этом довольно малой величиной. Максимальное значение скорости нарас-
251
тания ρ определяется в основном скоростью заряда корректирую-
щего конденсатора: |
Iд.макс . |
макс Ск
Максимальный выходной ток дифференциального каскада (см. рис. 2.111) равен току источника в цепи эмиттеров транзисторов T1 и Т2. Принимая его равным 20 мкА, найдем для емкости корректирующего конденсатора Ск=30 пФ:
макс=0,67 В/мкс.
Вследствие ограниченного значения этой величины, при быстрых изменениях выходного напряжения возникают характерные искажения сигнала, которые не могут быть устранены путем введения отрицательной обратной связи. Их называют динамическими искажениями. Если входной сигнал усилителя - синусоида, то, чем больше ее амплитуда, тем при меньшей частоте появляются динамические искажения.
2.15. Влияние параметров ОУ на качество его работы
Параметры, описывающие качество ОУ, можно разделить на три группы: точностные, динамические и эксплуатационные.
К точностным параметрам относятся: дифференциальный коэффициент усиления по напряжению Кu, коэффициент ослабления синфазного сигнала КОСС, напряжение смещения нуля Uсм, входной ток Iвх разность входных токов по инвертирующему и неинвертирующему входам Iр, коэффициент влияния источников питания Кв.ип и коэффициенты температурных дрейфов перечисленных параметров. Действие точностных параметров проявляется в том, что при постоянных напряжениях на входах выходное напряжение ОУ отличается от расчетного. Для сопоставления погрешности приводят ко входу ОУ.
Определим погрешность ОУ, вносимую конечным значением дифференциального коэффициента усиления. Пусть на вход неинвертирующего усилителя с коэффициентом передачи звена обратной связи β подано постоянное напряжение Uвх Выходное напряжение схемы при бесконечно большом Кu определится соотношением:
252
