2.1.4. Качество горения топливовоздушной смеси

Для наиболее полного сгорания топлива, определяющего эффективность функционирования двигателя, необходимо обеспечить ряд условий. Главное из них – оптимальное соотношение топлива и воздуха.

Для каждого типа топлива, применяемого в двигателе внутреннего сгорания, существует такое соотношение. Точку оптимума называют стехиометрическим соотношением. Например, обычный бензин сгорает наиболее полно, если в смеси на каждый его грамм приходится 14,7 граммов воздуха. Значит, стехиометрическое соотношение для бензина – 14,7. Важным является то, что любые отклонения от оптимума (независимо от того, чем они вызваны) сопровождаются однозначным изменением концентрации продуктов сгорания. Поэтому, измеряя их содержание, можно судить о качестве топливовоздушной смеси.

Основное влияние на состав выхлопных газов оказывает качество топливовоздушной смеси, поступающей в цилиндры двигателя. Качество смеси характеризуется коэффициентом избытка воздуха, обозначаемым обычно «лямбда» (λ) или «альфа» (α). Строго говоря, λ – это отношение реального количества воздуха в смеси к теоретическому, тому, которое соответствует полному сгоранию топлива. В идеальном случае λ равна 1,

иэто значит, что смесь состоит примерно из 14,7 частей воздуха и одной части бензина, которая в этом случае сгорает полностью с образованием

только двух компонентов – углекислого газа (СО2) и водяного пара (Н2О). Понятно, что при полном сгорании бензина концентрация СО2 будет максимальна. Если смесь обогатить, т.е. увеличить содержание в ней топлива (λ< 1), то при ее воспламенении из-за недостатка кислорода образуются продукты неполного сгорания бензина – оксид углерода СО и несгоревшие углеводороды СН (в иностранной литературе их принято обозначать НС). Обеднение смеси (λ> 1) сначала приводит к снижению концентрации СО и СН в выхлопных газах, и при λ = 1,1 их количество становится минимальным. Дальнейшее обеднение смеси, несмотря на избыток кислорода, ухудшает сгорание топлива, возникают пропуски воспламенения, двигатель начинает работать неустойчиво. И, как следствие этого, в выхлопе увеличивается доля

продуктовнеполногосгорания, впервуюочередь – СН.

На практике идеального сгорания не бывает, поскольку небольшая часть топлива оседает на стенках камеры сгорания, да и по объему камеры смесь однородно не перемешивается. Это значит, что в выхлопных газах всегда присутствуют СО и СН в некоторых концентрациях.

Понятно, что качество смеси влияет не только на состав выхлопа, но

ина основные характеристики двигателя – мощность и экономичность.

Так, максимальную мощность обеспечивает богатая топливом смесь (λ ≈ 0,9), а наибольшую экономичность – бедная (λ ≈ 1,1). В этих пределах

15

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

значений λ регулируют подачу топлива в двигатель в зависимости от режимов его работы – частоты вращения и нагрузки.

Проследим обратную цепочку: если система управления двигателем работает неправильно либо возникли неисправности в механической части, это снижает мощность и ухудшает экономичность, значит, изменяется состав топливной смеси, что в свою очередь приводит к изменению состава выхлопных газов, причем обычно, – в сторону увеличения вредных выбросов. На рис. 9 приведены графики изменения состава выхлопных газов в зависимости от коэффициента избытка воздуха.

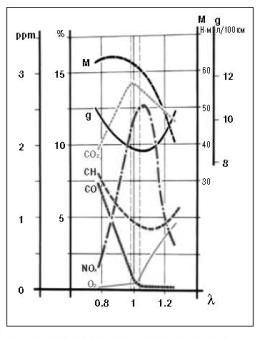

Рис. 9. Графики изменения состава выхлопных газов
