Материал: Гражданское двухэтажное здание. методические указания к выполнению курсового проекта для студентов. Гулак Л.И., Богатова Т.В

20

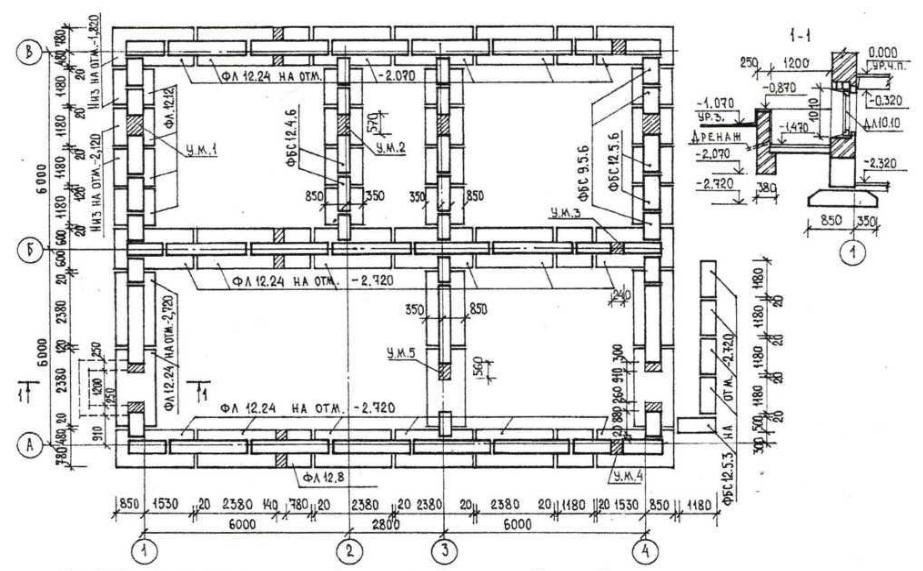

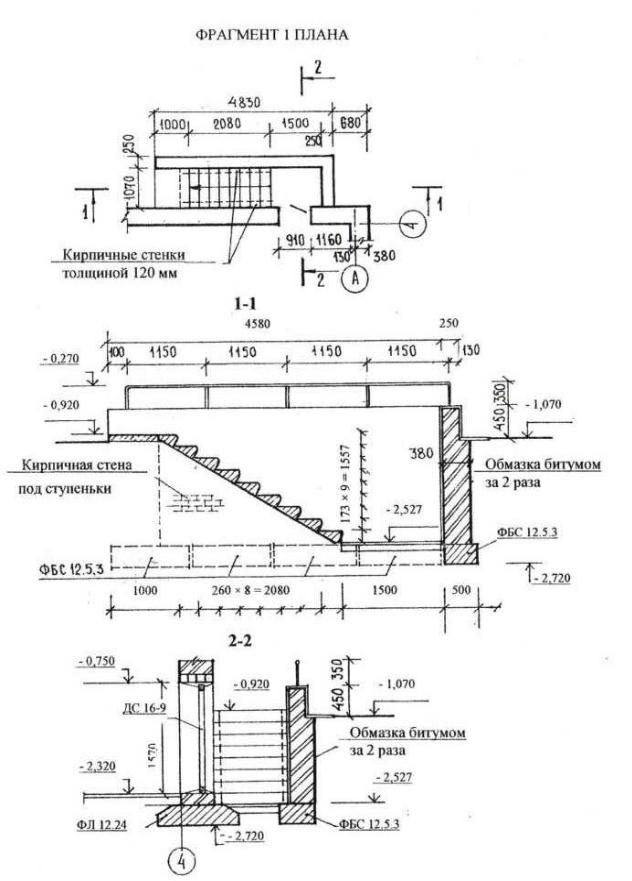

Рис. 13. Схема расположения ленточного фундамента из сборных железобетонных блоков

Нельзя укладывать плиту так, чтобы она полностью закрывала капитальную стенку. Можно частично заводить в самонесущую стену продольную грань плиты перекрытия на 50-150 мм.

Если плиты на каком-либо участке не укладываются целое число раз, то оставшийся зазор между плитой и самонесущей стеной шириной 200-300 мм заделывается монолитным бетоном. Монолитные участки показываются в размерах и привязываются к ближайшей оси, плите или грани стены. Монолитные участки не выполняются у наружных стен.

На плане перекрытия все вспомогательные элементы вычерчиваются тонкими линиями (оси, контуры стен), а контуры плит перекрытия и анкеры – более толстой линией.

На плане проставляют размеры между осями, размеры здания в крайних осях, выполняют маркировку осей, плит перекрытия и анкеров, показывают вентиляционные каналы. Пример плана междуэтажного перекрытия показан на рис. 15.

3.4. План стропильной крыши

Вычерчивание плана крыши начинается с нанесения координационных осей всех капитальных стен как наружных, так и внутренних. Показывается контур капитальных стен. По плану здания вычерчивается план крыши.

Имея схематический план капитальных стен и план крыши, вычерчивают конструкции стропил. Конструктивное решение стропильной системы подбирается в зависимости от размещения опор в здании. Все капитальные стены могут быть опорами для стропил, так как они выкладываются выше чердачного перекрытия на 200 мм.

Так как проектируемые здания имеют форму прямоугольника без выступов или с выступами, задача построения плана крыши сводится к определению линии пересечения скатов.

При одинаковых уклонах проекции линий пересечения скатов проходят по биссектрисе внешних и внутренних углов (45°). Линии пересечения скатов (ребра, ендовы) являются осями для нанесения диагональных стропильных ног. Затем вычерчивают элементы стропильной системы: стропильные ноги, мауэрлат, прогоны, кобылки, места расположения стоек. Шаг стропильных ног и их сечение принимают без расчета, по аналогии с типовыми решениями.

Мауэрлат распределяет давление на большую площадь стены. Он укладывается по всей длине стены или отдельными коротышами длиной 500-700 мм (при редкой расстановке стропильных ног).

План стропил должен иметь координационные оси и осевые размеры, а также необходимые размеры и выноски, указывающие расстояния между стропильными ногами, сечения и длину элементов. Обрешетку на плане стропил не показывают. Пример плана стропил показан на рис. 16.

22

23

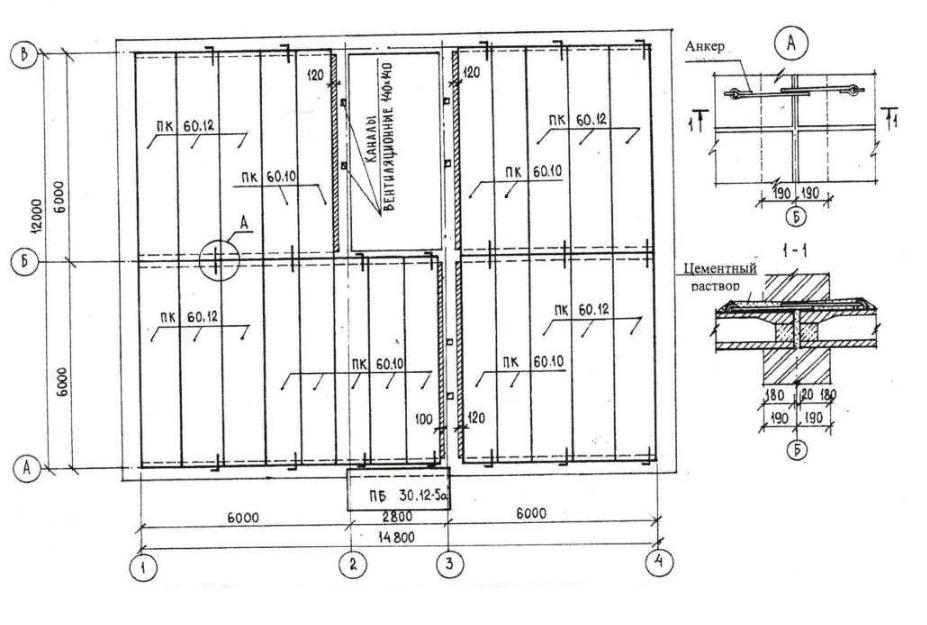

Рис. 15. Схема расположения плит перекрытия на отметке +2,800

24

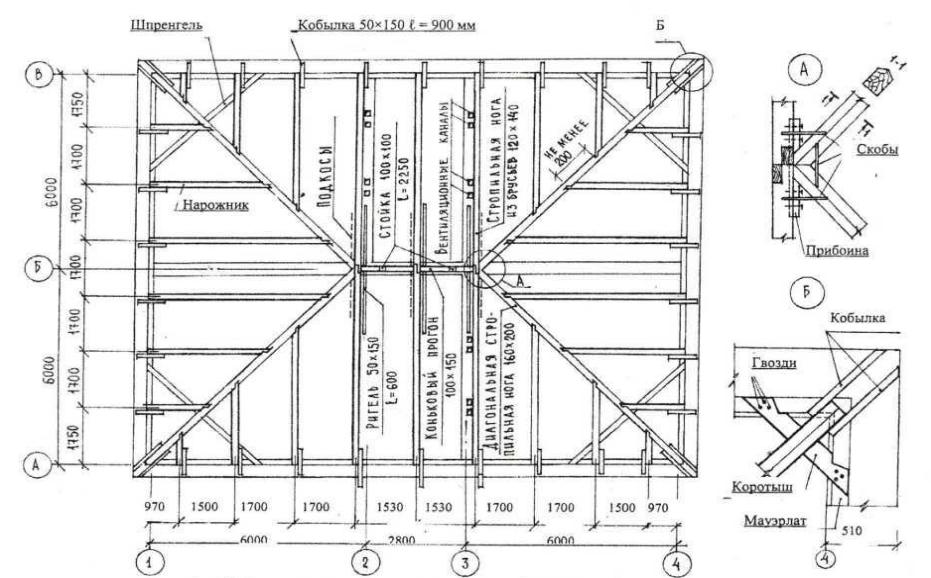

Рис. 16. Пример выполнения плана стропильной крыши
