Материал: Гражданское двухэтажное здание. методические указания к выполнению курсового проекта для студентов. Гулак Л.И., Богатова Т.В
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

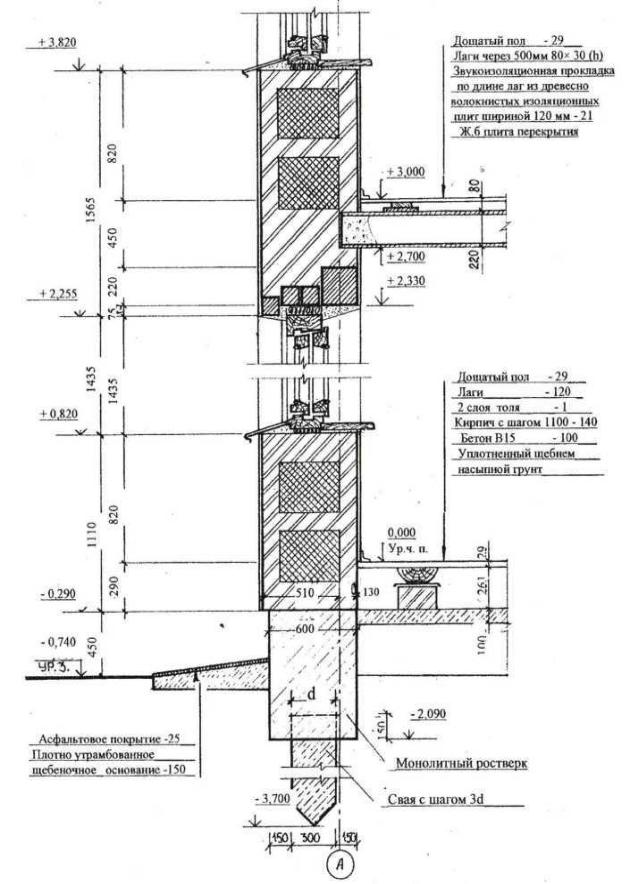

Рис. 20. Конструктивный разрез по кирпичной стене со свайными фундаментами
30

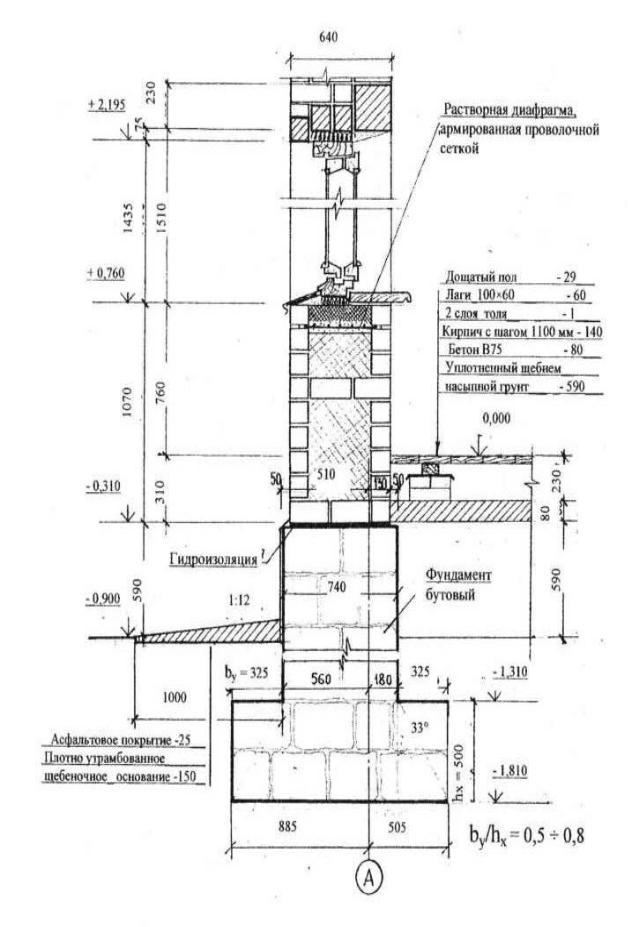

Рис. 21. Конструктивный разрез по кирпичной стене с бутовым фундаментом
31
32

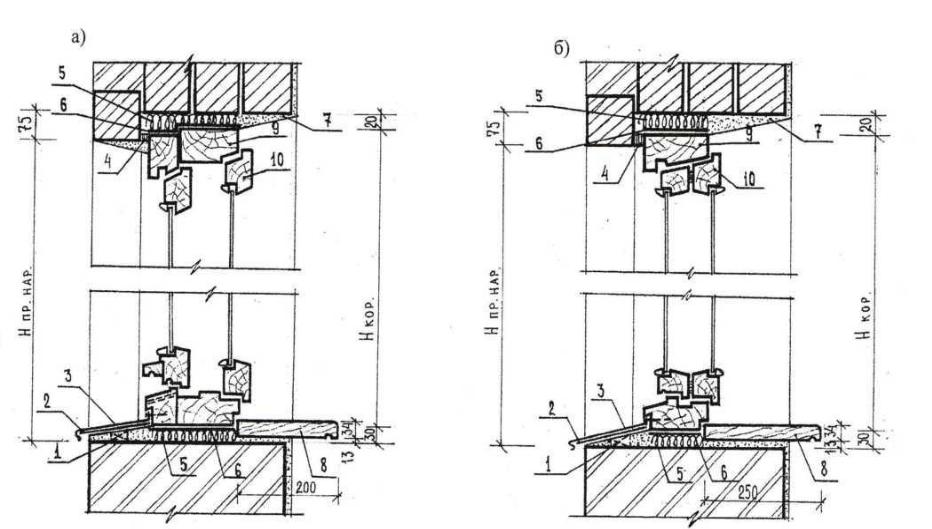

Рис. 22. Примеры установки оконных блоков в проемах стен из кирпича: а – с раздельными переплетами; б – со спаренными переплетами; 1 – деревянная антисептическая пробка; 2 – стальной костыль;
3 – слив из оцинкованной кровельной стали; 4 – герметик; 5 – конопатка; 6 – рубероид; 7– штукатурка; 8 – подоконная доска; 9 – коробка; 10 – переплет
Б |
В |
Г

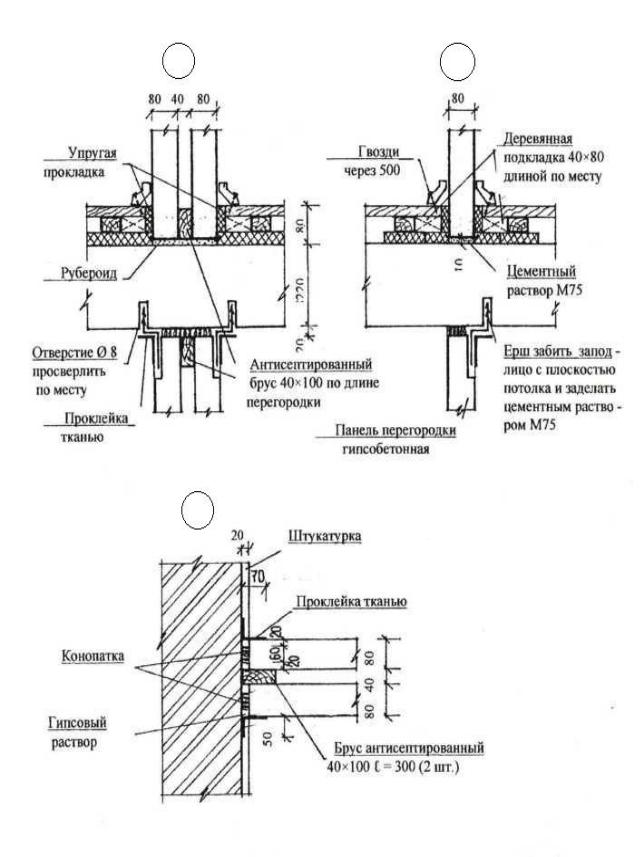

Рис. 23. Детали установки гипсобетонных перегородок на перекрытие и примыкание к стене (варианты с двойной перегородкой и с одинарной)
33

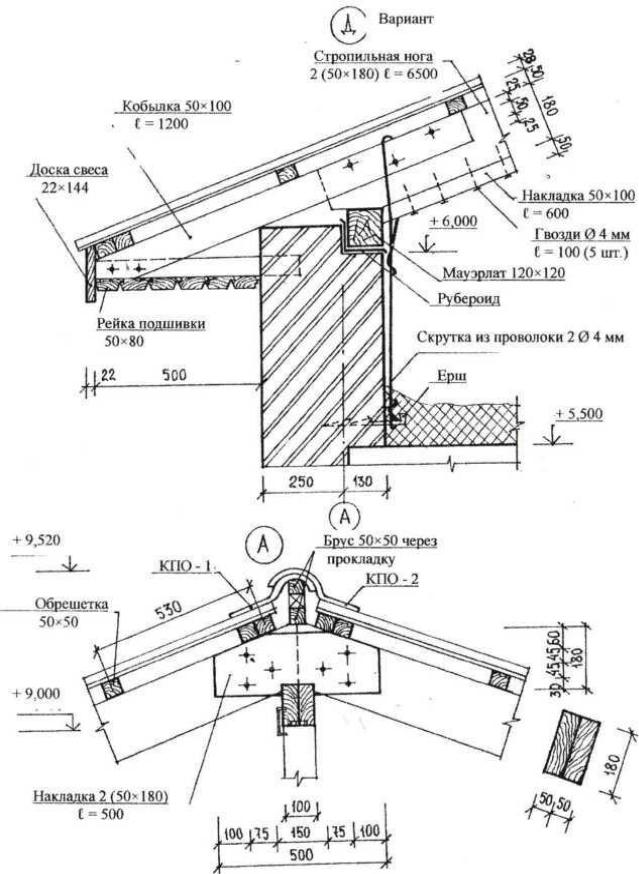

Рис. 24. Узлы по крыше из волнистых асбестоцементных листов; узел Д – вариант с подшивным карнизом
34
