3.5. Поперечный и продольный разрезы

Вычерчивание разреза начинают с нанесения координационных осей, размеров между ними, обозначения их маркировки. Затем проводят линии уровней полов этажей и потолка перекрытия, показывают уровень земли. После этого вычерчивают в тонких линиях конструкции, попавшие в разрез: стены, оконные и дверные проемы, перегородки, конструкции лестниц, перекрытия и конструкции покрытия.

Линия поперечного разреза должна проходить между опорами, стропилами, вдоль лестничных маршей. Поэтому для наглядности линия разреза может быть не прямолинейной, а ступенчатой.

Линия продольного разреза должна проходить как можно ближе к коньковому прогону, чтобы на чертеже были показаны все стропильные конструкции.

При разработке разреза необходимо уточнить высоты: от пола до уровня земли, от пола до подоконника, от верха окна до потолка и т.д. В несущих стенах высоту от верха окна до потолка необходимо принимать с учетом укладки несущих перемычек, не менее 250-300 мм. Пример укладки перемычек в оконных проемах дан на рис. 5; в дверном проеме – на рис. 6. Сокращенный перечень перемычек приведен в прил. В.

В зависимости от высоты этажа Нэт рекомендуется следующая привязка оконных проемов к полу и потолку, которая учитывает: высоту оконного проема Нпр, расстояние от пола до подоконника hı, высоту от верха окна до низа перекрытия h2:

для жилых домов

-при Нэт = 2800 мм: Нпр = 1500 мм, hı = 700 мм, h2 = 300 мм;

для общественных зданий

-при Нэт = 3000 мм: Нпр = 1500 мм, hı = 900 мм, h2 = 300 мм;

-при Нэт = 3600 мм: Нпр= 2100 мм, hı = 900 мм, h2 = 300 мм;

-при Нэт = 4200 мм: Нпр = 2700 мм, hı = 900 мм, h2 = 300 мм.

На разрезе, вне контура чертежа, наносится одна вертикальная линия размеров от подошвы фундаментов до конька, на которой показываются размеры от уровня земли до оконных проемов, карниза и конька здания.

За размерной линией проставляются числовые отметки с точностью до 0,000 м (например, +2,345). Наружные отметки фиксируют отметки уровня подошвы фундамента, уровня земли, цоколя, низа и верха проемов, карниза, конька крыши.

Внутри контура разреза проводятся две линии размеров и одна линия отметок. Первая линия проводится на расстоянии 8-10 мм от наружной стены и показывает размеры от пола до подоконника, высоту проема, расстояние от верха проема до низа перекрытия, толщину перекрытия. На второй размерной линии проставляются размеры высот этажей.

На линии отметок проставляются отметки чистых полов всех этажей, отметки потолка, низа подстропильных брусьев и лежней. На лестничной клет-

25

ке проставляются отметки поэтажных и междуэтажных площадок. Указывается высота дверных проемов от уровня чистого пола.

В качестве отметки 0,000 обычно принимают уровень чистого пола первого этажа. Необходимо учесть, что пол первого этажа по перекрытию делается только при наличии подвала и перекрытие должно иметь утеплитель. При варианте здания без подвала пол выполняется по бетонной подготовке.

Превышение уровня пола первого этажа над тротуаром или отмосткой не может быть менее 0,900 м, а в жилых домах-коттеджах – не менее 0,600 м.

Расстояние от верхнего уровня чердачного перекрытия до низа мауэрлата составляет 400-450 мм.

Под разрезом размещают две размерные линии: первая показывает размеры между всеми координационными осями, вторая – между крайними из них. Первая размерная линия размещается на расстоянии не менее 15 мм от низа подошвы фундамента, вторая – на 7 мм ниже. Маркировка осей в кружках производится так же, как и на плане здания.

Конструкции перекрытий, пола первого этажа, крыши должны иметь выноски, поясняющие состав их конструктивных решений. Поперечный разрез показан на рис. 17, продольный – на рис. 18.

3.6. Конструктивный разрез по стене

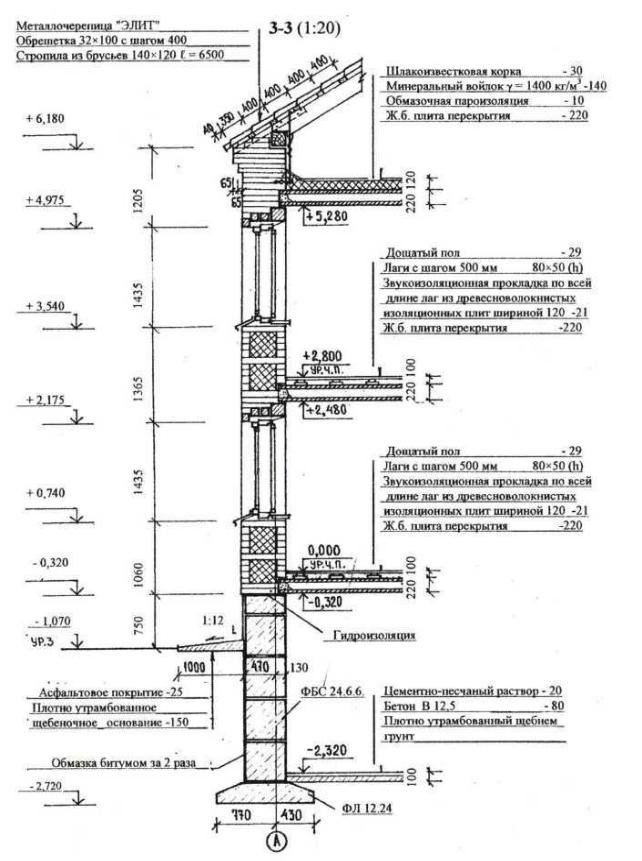

Разрез по стене обязательно должен проходить через проем (окно или дверь) и вычерчиваться с детальной проработкой всех элементов конструкций. Дается графическое изображение строительных материалов. Показывают конструкции фундаментов, цоколя, стены, карниза, узел опирания стропильной ноги, устройство кровли. В оконном проеме показывают коробку, переплет и заделку оконных блоков.

На чертеже разреза стены с наружной стороны показывают цепочку размеров здания и отметки, расположенные на вертикальной линии (высота цоколя, размер проемов и т.д.). Внутри показывают цепочку внутренних размеров помещений и отметку пола. Конструкции чердачного перекрытия и пола показывают с помощью выносных надписей (полка-выноска) состава конструкций, в которых перечисляют составляющие элементы с указанием материала и размера конструкции. На разрезе стены обязательно должна быть показана замаркированная координационная ось с ее привязкой к фундаменту и стене.

Кроме разреза по наружной стене, необходимо разработать два-три конструктивных узла. Например, деталь примыкания двух лестничных маршей к лестничной площадке. Могут быть проработаны узлы по крыше: деталь конькового узла; деталь крепления стойки и подкосов стропильной системы на внутренней стене. Примером для разработки могут служить внутренние стены: деталь крепления плит перекрытия со стенами и между собой; деталь крепления внутренней двери к перегородке; детали установки перегородки на перекрытие и примыкание к стене или к потолку. Примеры разреза по стене и пример узлов даны на рис. 19–25.

26

27

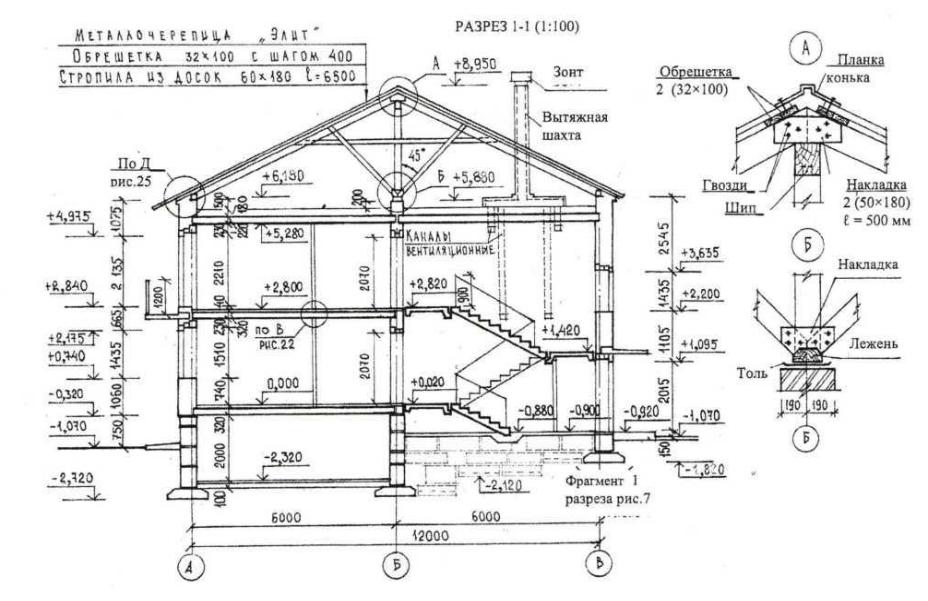

Рис. 17. Поперечный разрез жилого двухэтажного дома

РАЗРЕЗ 4-4

28

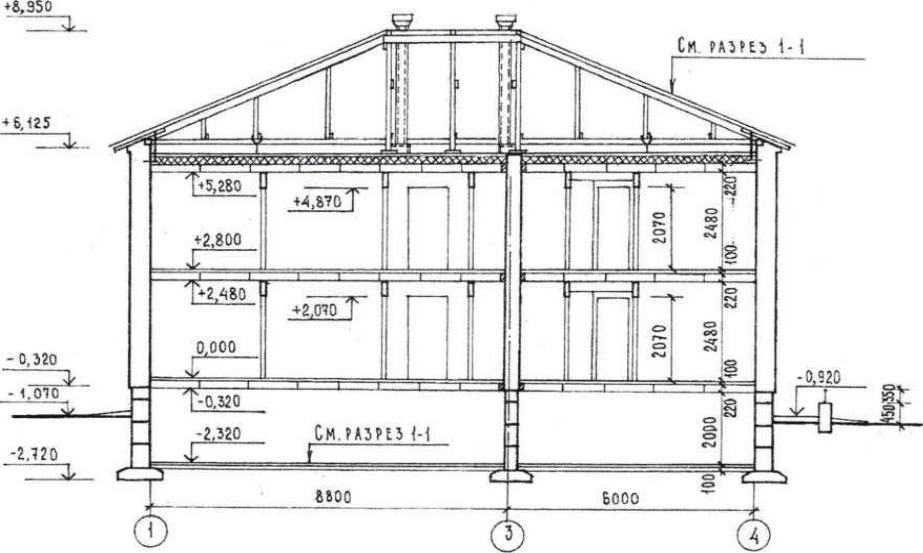

Рис. 18. Продольный разрез жилого двухэтажного дома
