РАЗДЕЛ 7

ЧЕРТЕЖИ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ И КОНСТРУКЦИЙ

7.1. Общие понятия о железобетонных изделиях и конструкциях

Строительной конструкцией (ГОСТ 21.501 - 93) является часть здания или сооружения функционального назначения (каркас здания, покрытие, перекрытие и т.п.). Конструкция состоит из элементов, взаимно связанных в процессе строительных работ.

Строительным изделием считается элемент строительной конструкции (колонна, ригель, плита перекрытия, панель стены, арматурный каркас и т.п.), изготовленный не на месте установки.

Бетоном называется искусственный каменный материал, полученный в результате затвердевания смеси из вяжущего вещества с водой, крупного и мелкого заполнителей. Цемент и вода являются активными составляющими бетона: в результате реакции между ними образуется цементный камень, скрепляющий зерна заполнителей (песок и щебень) в единый монолит.

Положительными свойствами бетона являются его значительная прочность при сжатии, возможность придания выполняемой из него конструкции любой формы, огне- и водостойкость и др. Однако хорошо работая на сжатие, бетон хуже воспринимает растягивающие усилия (примерно в 10-15 раз). В Древней Греции, например, храмы строились из природного камня. Расстояние между колоннами (интерколумний) не могло быть большим, так как балки, которые укладывались на колонны, могли разрушиться под нагрузкой (рис. 1).

Рис. 1. Одна из первых каменных построек Древней Греции

Железобетоном называется комплексный строительный материал, состоящий из совместно работающих бетона и стали (арматуры). Появление железобетона совпадает с периодом ускоренного роста промышленности, торговли и транспорта во второй половине 19 века, когда возникла потребность в

86

строительстве большого количества фабрик, заводов, мостов и т.п. Железобетон позволяет избежать разрушения бетонного изделия при ра-

боте его на растяжение, так как в растянутую зону помещены стальные стержни- арматура, которая хорошо воспринимает растягивающие усилия (рис. 2).

t

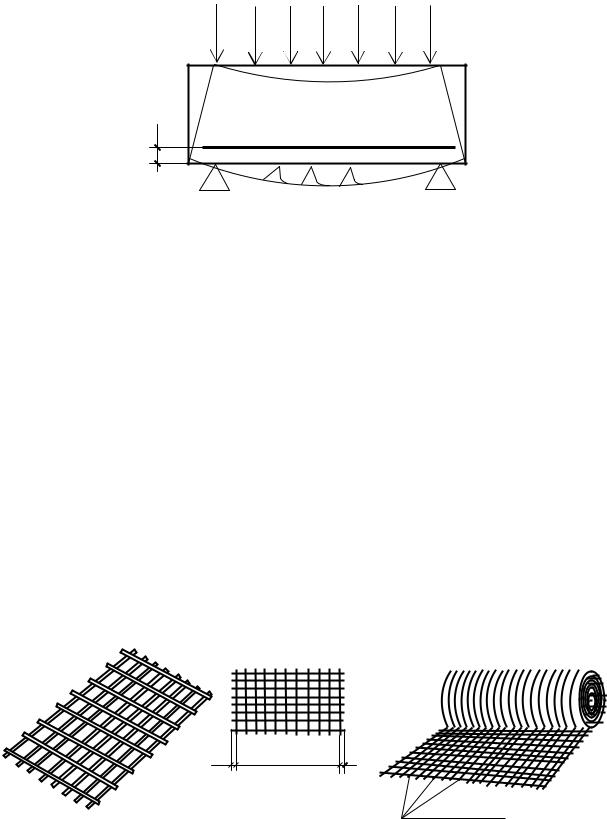

Рис. 2. Пример изображения бетонного изделия при его работе на растяжение

Кроме того, для стали в железобетоне создаются благоприятные условия, предохраняющие арматуру от коррозии и резких колебаний температуры.

Расстояние от внешней плоскости конструкции до арматуры называется защитным слоем бетона (t). В зависимости от нагрузки на конструкцию и от среды, в которой она работает, толщина защитного слоя (рис. 2) может быть различной.

Таким образом, при растяжении железобетонного изделия (железобе-

тона), бетон будет растягиваться вместе с арматурой, но чрезмерное удлинение изделия может достигнуть величины, при которой в растянутой зоне бетона могут появиться трещины. Чтобы предотвратить это, бетон сжимают в этой зоне путем предварительного натяжения арматуры. В этом случае растягивающие усилия, возникающие при эксплуатационных нагрузках, поглощаются предварительным сжатием бетона. Железобетонные изделия, в которых арматуру натягивают до бетонирования, называют изделиями с предварительным напря-

жением.

Арматуру железобетонных конструкций выполняют чаще всего в виде

сварных сеток и каркасов.

Применяют плоские и рулонные сварные сетки (рис. 3).

а) плоские сетки

б) рулонные сетки



































































































































































































































































































с

а

с

d ≤5,5 мм

Рис. 3. Примеры изображения сварных сеток

87

Сварные каркасы (рис. 4) состоят из продольных и поперечных стержней, причем продольные стержни могут быть расположены в один или в два ряда. Пространственные каркасы образуют из отдельных плоских каркасов, соединяя их сваркой или сгибая плоские сетки.

а) плоские каркасы



. .



б) пространственные каркасы





. .





. .





. .





. .



.. . . . .





. .



.... . . .



. .

. .



...

. .



. .

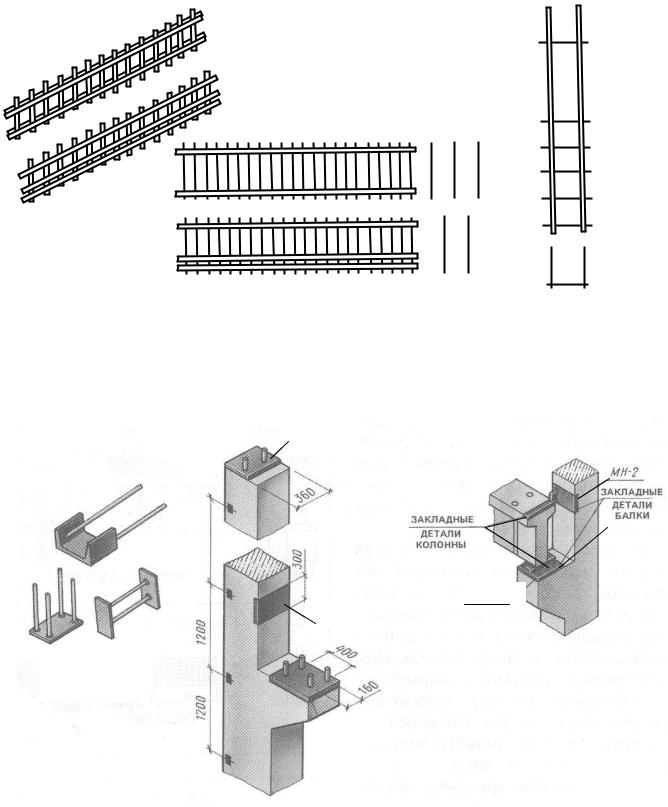

Рис. 4. Пример изображения каркасов

Закладные детали (рис. 5) представляют собой закрепленные в бетоне полосовую, угловую сталь или стержни и предназначены для соединения отдельных конструкций. Отдельные виды арматуры в железобетонной конструкции соединяют между собой с помощью специальной проволоки или сваркой.

МН-2





















МН-2





Закладные

















Закладные





детали



































детали

























колонны

















балки

























































































































































































МН-3

МН-2

Закладные

детали

МН-3

Рис. 5. Примеры изображения закладных деталей колонны и балки

88

Все железобетонные конструкции по способу изготовления делятся на

монолитные, сборные и сборно-монолитные.

Монолитные конструкции и изделия выполняют полностью на строительной площадке в том месте здания или сооружения, где они предусмотрены проектом.

Сборные конструкции и изделия изготовляют на специальных заводах и доставляют к месту строительства в готовом виде. Конструкции сборного железобетона лучшего качества; их применение позволяет сокращать сроки строительства, хотя и несколько удорожает его.

Сборно-монолитные конструкции возводят из сборных элементов и монолитного бетона и укладывают непосредственно в конструкции здания. При возведении сборно-монолитных конструкций между сборными элементами оставляют швы шириной в несколько десятков сантиметров. В эти швы, в соответствии с проектом, закладывают дополнительную арматуру, соединяют ее с выпусками арматуры сборных конструкций и шов бетонируют (замоноличивают).

Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.

Виды изделий:

1)детали;

2)сборочные единицы;

3)комплексы;

4)комплекты.

Деталь – изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций. Например, к деталям относятся: металлический стержень, пластина из металлического листа, деревянный брус и т.д.

Сборочная единица – изделие, составные части которого подлежат соединению между собой на предприятии – изготовителе сборочными операциями (свинчиванием, клепкой, сваркой и т.п.). К сборочным единицам относятся, например, железобетонные колонны, сварные сетки, металлические фермы, оконные блоки, автомобиль и т.п.

Комплекс – два изделия и более, не соединенных на предприятии – изготовителе сборочными операциями, но предназначенными для выполнения взаимосвязанных функций. Например, к одному комплексу относят: лифт, мусоропровод, контейнер для мусора.

Комплект - два изделия и более, не соединенных на предприятии – изготовителе сборочными операциями и представляющие собой набор изделий, имеющих общее эксплуатационное назначение. Например, к комплекту относят комплект запасных частей.

89

7.2.Чертежи железобетонных изделий и конструкций

Всостав документации на строительные изделия в общем случае включают спецификацию, сборочный чертеж, чертежи деталей и, при необходимости, технические условия.

Спецификация – документ, определяющий состав сборочной единицы. Сборочный чертеж – документ, содержащий изображение сборочной

единицы и другие данные, необходимые для ее сборки.

Чертежом детали (монтажной петли, гнутого стержня и т.д.) является документ, содержащий изображение детали и другие данные, необходимые для

ееизготовления. Чертеж можно выполнять на свободном поле сборочного чертежа. Чертеж детали не выполняют, если она простая (прямой стержень).

Технические условия - документ, содержащий требования к изделиям и их изготовлению.

Всостав основного комплекта рабочих чертежей марки КЖ (конструк-

ции железобетонные) входят чертежи элементов монолитных и сборных железобетонных изделий и конструкций. Они выполняются в соответствии с требованиями ГОСТ 21.503 - 80 и включают:

I. Схемы расположения элементов ж/б конструкций. Выполняются в масштабе М1:100, М1:200, М1:400, М1:500.

II. Сборочные (рабочие) чертежи монолитных и сборных ж/б конструкций (кроме чертежей арматурных изделий и закладных деталей, примененных в этих конструкциях), включают в себя:

а) изображения – виды, разрезы и сечения. Выполняются в масштабе

М1:20, М1:50, М:100;

б) схемы армирования. Выполняются в масштабе М1:20, М1:50, М:100; в) чертежи узлов. Выполняются в масштабе М1:5, М1:10, М1:15, М1:20. III. Закладные и арматурные изделия. Выполняются в масштабе М1:5,

М1:10, М1:15, М1:20, М1:50.

IV. Спецификации.

При этом под схемой расположения понимают чертеж (рис. 6), на котором показаны в виде условных или упрощенных изображений элементы конст-

рукций и связи между ними. На схемах расположения указывают:

-координационные оси здания (сооружения), расстояние между ними и крайними осями;

-привязку поверхностей или осей конструкций к координационным осям;

-марки элементов сборных конструкций, монолитных участков и соединительных изделий;

-отметки подошвы фундаментов, верха консолей, стыков колонн и других наиболее характерных уровней элементов конструкций;

-ссылки на узлы.
