Материал: Конструкторская документация и оформление чертежей по ЕСКД. методические указания к выполнению графической и самостоятельной работы для студентов. Иващенко Е.И

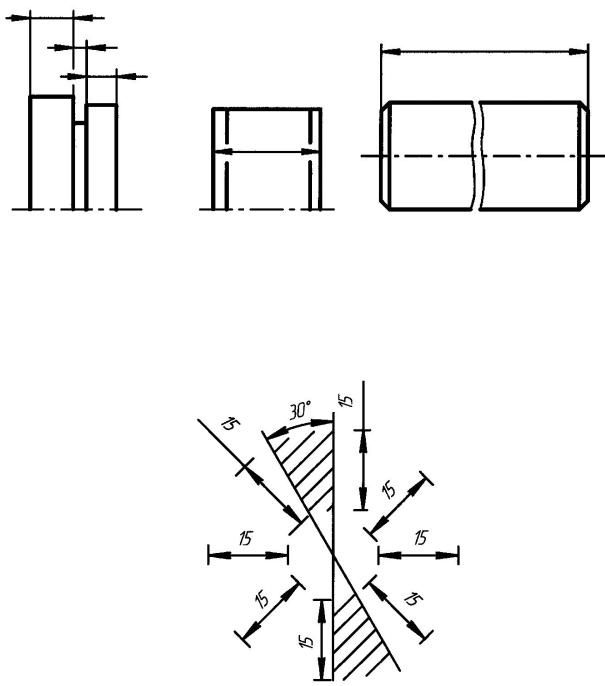

При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать (рис. 5). При изображении изделия с разрывом размерную линию не прерывают и наносят действительный размер (рис. 6).

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис. 7.

Рис. 7. Нанесение линейных размеров при различных положениях размерных линий

Если необходимо нанести размер в заштрихованной зоне, соот-

21

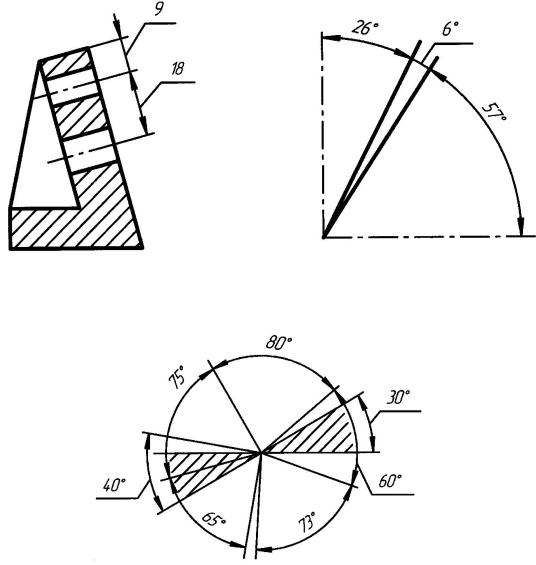

ветствующее размерное число наносят на полке линии-выноски (рис. 8, а). Угловые размеры наносят так, как показано на рис. 9. Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне (рис. 8, б).

а) б)

Рис. 8. Нанесение размеров на полках

Рис. 9. Нанесение угловых размеров в зависимости от положения углов

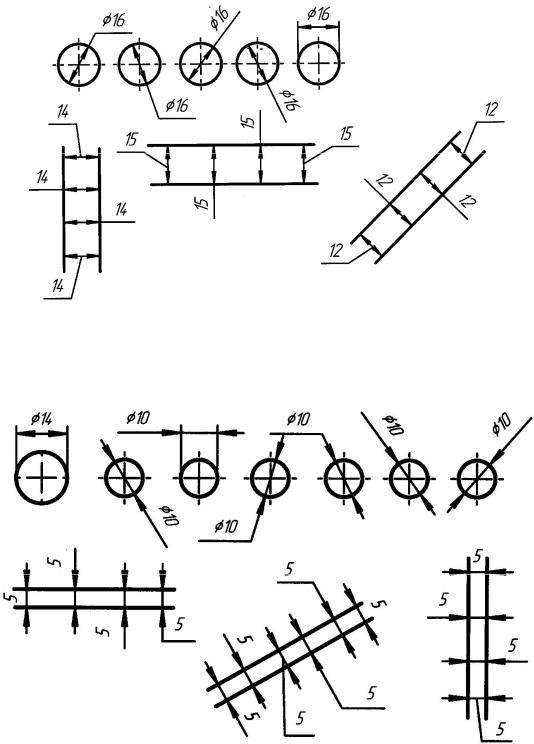

Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 10.

Если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 11.

Способ нанесения размерного числа при различных положениях размерной линии (стрелок) на чертеже определяется наибольшим удобством чтения. Размерные числа не допускается разделять или пересекать какими бы то ни было линиями чертежа.

22

Рис. 10. Нанесение размерных чисел при недостатке места для их размещения

Рис. 11. Нанесение размеров при коротких размерных линиях

Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают

(рис. 4).

23

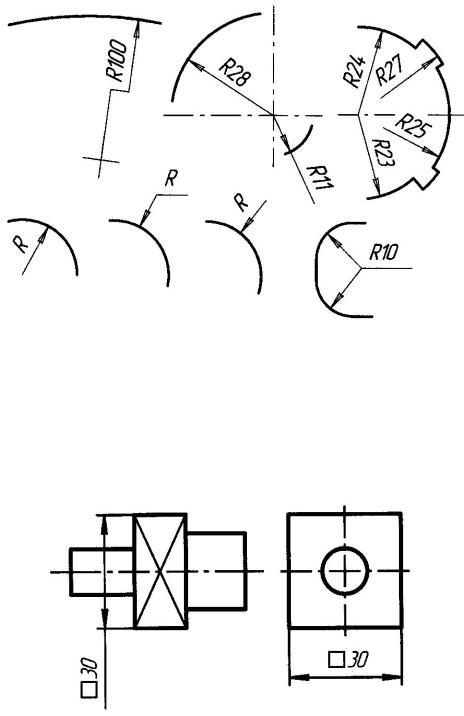

При нанесении размера радиуса перед размерным числом помещают прописную букву R. Размеры радиусов наносят, как показано на рис. 12.

Рис. 12. Нанесение размера радиуса

При указании размера диаметра (во всех случаях) перед размерным числом наносят знак « ».

Размеры квадрата наносят, как показано на рис. 13. Высота знака «□» должна быть равна высоте размерных чисел на чертеже.

Рис. 13. Нанесение размеров квадрата

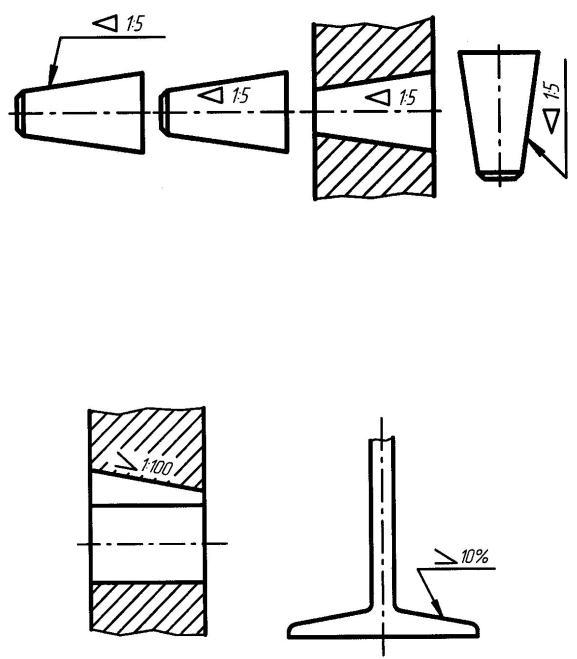

Перед размерным числом, характеризующим конусность, наносят знак « », острый угол которого должен быть направлен в сторону вершины конуса. Знак конуса и конусность в виде соотношения сле-

24

дует наносить над осевой линией или на полке линии-выноски

(рис. 14).

Рис. 14. Обозначение конусности

Уклон поверхности следует указывать непосредственно у изображения поверхности уклона или на полке линии-выноски в виде соотношения или процентах (рис. 15). Перед размерным числом, определяющим уклон, наносят знак « », острый угол которого должен быть направлен в сторону уклона.

Рис. 15. Обозначение уклона

Размеры фасок под углом 45° наносят, как показано на рис. 16. Размеры фасок под другими углами указывают по общим правилам - линейным и угловым размерами или двумя линейными размерами.

Размеры, определяющие расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз с учетом возможностей выполнения и контроля этих размеров.

Размеры, определяющие взаимное расположение элементов

25
