предмета или его поверхностей, наносят от общей базы (рис. 17, а), от нескольких баз (рис. 17, б) или между смежными элементами - цепочками (рис. 17, в).

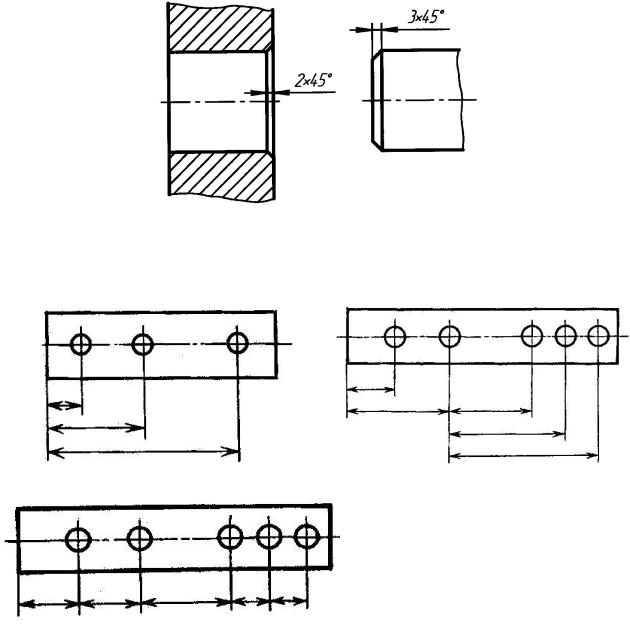

Рис. 16. Нанесение размеров фасок

а)

б)

в)

Рис. 17. Нанесение размеров положения: а - от общей базы; б - от нескольких баз;

в - цепочкой

При нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество (рис. 18).

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т. п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором

26

геометрическая форма данного элемента показана наиболее полно

(рис. 19).

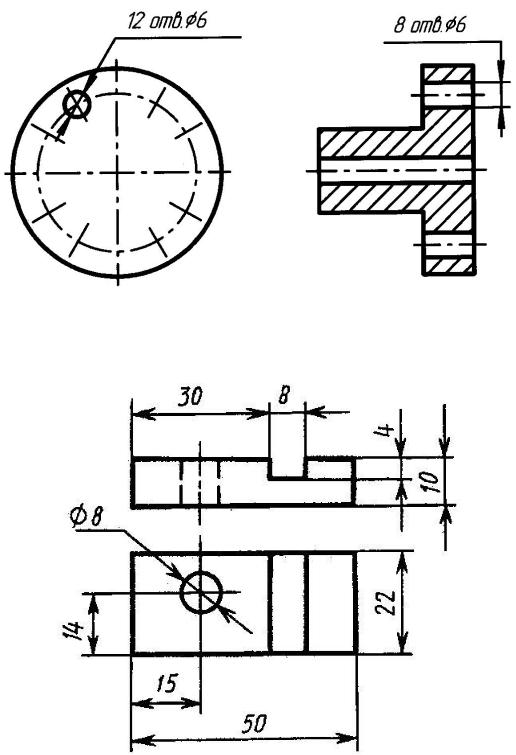

Рис. 18. Указание равномерно расположенных элементов без нанесения размеров положения

Рис. 19. Группировка размеров, относящихся к одному конструктивному элементу (пазу, отверстию)

27

Примеры тестовых заданий

Задание 8

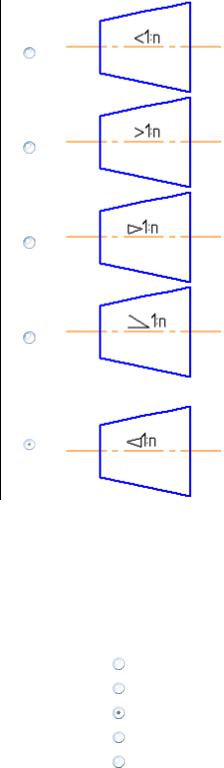

Верно представлено обозначение конусности на рисунке…

Решение. Конусность обозначается знаком « », острый угол которого направляют в сторону вершины конуса.

Задание 9









Расстояние между параллельными размер-



2 … 8

мм



ными линиями должно быть в пределах …



3 … 5

мм





7

… 10 мм





1

… 5

мм





5

… 30 мм

28

Решение. Расстояние между размерными линиями выбирают в зависимости от размеров изображения и насыщенности чертежа. При этом минимальное расстояние между параллельными размерными линиями 7 мм, между размерной и линией контура - 10 мм.

ОБЩИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ И ОФОРМЛЕНИЮ ГРАФИЧЕСКОЙ РАБОТЫ

Графическая работа выполняется по индивидуальному варианту на листе формата А4 (210х297 мм). Форма и заполнение основной надписи приведены на рис. 20.

Все построения выполняют с помощью чертежных инструментов карандашом 2Т (Т) вначале тонкими линиями (0,2 мм), а затем видимые линии обводят сплошной толстой линией 0,6...0,8 мм (карандашом ТМ), невидимые линии - штриховыми - 0,4 мм, промежуточные построения - тонкой линией 0,1...0,2 мм. Вспомогательные построения не стирают.

Надписи и буквенно-цифровые обозначения на листах и в основной надписи выполняют стандартным шрифтом. Написание букв русского и латинского алфавитов, арабских и римских цифр с наклоном и без наклона рассмотрено в [12]. Высота шрифта для размерных чисел и буквенно-цифровых обозначений принята 5 мм.

Задача. Нанести размеры на чертеж плоской симметричной или несимметричной детали (соответственно прокладке или пластине). Проставить размеры.

Указание к задаче. Чертеж для упражнения выполнен на клетчатом фоне. Для определения размеров детали считать сторону клетки равной 5 мм. Размеры проставлять с точностью до 1 мм. Пример нанесения размеров на симметричной и несимметричной деталях приведены соответственно на рис. 21 и рис. 22.

29

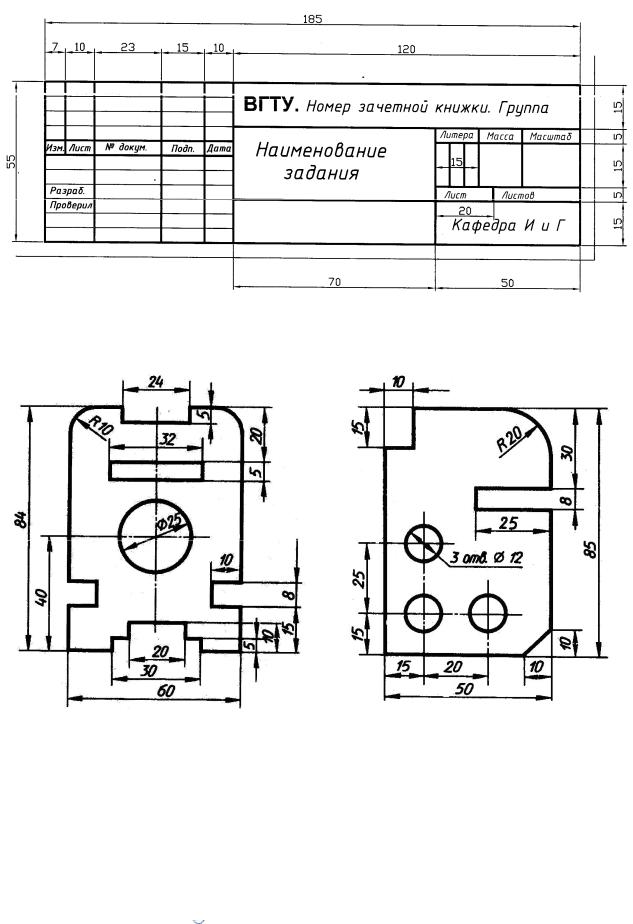

Рис. 20. Основная надпись

Рис. 21. Нанесение размеров на

Рис. 22. Нанесение размеров на

симметричной детали (прокладке)

несимметричной детали (пластине)

ТЕСТЫ ДЛЯ САМОКОНТРОЛЯ

Задание 1

Схема - это до- содержащий упрощенное, контурное изо-

30
