Большая часть работ выполняется на высоте, включая верхолазные работы.
Для предотвращения падения с высоты необходимо применять страхующие приспособления (монтерский пояс, когти, лазы). Перед началом работы с применением страховочных приспособлений, на лестнице или стремянке, необходимо проверить сроки их очередных испытаний.
Работы должны выполняться бригадой, состоящей не менее чем из двух работников.
Обо всех обнаруженных неисправностях оборудования, приспособлений, и инструмента и других недостатках работники должны сообщать старшему электромеханику или руководителю работ и не приступать к работе до их устранения.
Электромеханик, электромонтер, работающий в
помещениях с электрооборудованием (за исключением щитов управления), в ЗРУ и
ОРУ, в тоннелях, траншеях, при обслуживании и ремонте устройства контактной
сети и связанной с ней оборудовании, а также при обходах и осмотрах устройств
должны находиться в защитных касках.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ В АВАРИЙНЫХ СИТУАЦИЯХ (ВОЗНИКНОВЕНИЯ ПОЖАРА, ОБРЫВ КОНТАКТНОГО ПРОВОДА, ОБРЫВ ПРОВОДОВ ВОЗДУШНЫХ ЛИНИЙ)
контактный сеть провод напряжение
Действия электромеханика и электромонтера при возникновении ситуации, которые могут привести к нежелательным последствиям.
Во время работы могут возникать следующие основные аварийные ситуации
возникновение пожара;
обрыв контактного провода;
обрыв проводов воздушных линий.
При возникновении аварийной ситуации электромеханик, электромонтер обязаны прекратить работу, произвести отключения питания с устройств и неисправного оборудования если необходимо, произвести ограждение опасного места и немедленно сообщить о случившимся производителю работ, энергодиспетчеру и далее выполнять его указания по предупреждению несчастных случаев или устранению возникшей аварийной ситуации.
В аварийных ситуациях, не терпящих промедления (при обрыве проводов, падении деревьев на провода, ситуации угрожающих жизни людей, безопасности движения и т.д.) разрешается отключение разъединителей без приказа по с уведомлением энергодиспетчера.
Работники, находящиеся по близости, по сигналу тревоги обязаны немедленно явиться к месту происшествия и принять участие в оказании пострадавшему первой помощи или устранении возникшей аварийной ситуации.
При ликвидации аварийной ситуации необходимо действовать в соответствии с утвержденным планом ликвидации аварий.
При возникновении пожара необходимо:
сообщить производителю работ;
оповестить окружающих и при необходимости вывести людей из опасной зоны;
приступить к ликвидации пожара, используя первичные средства пожаротушения;
организовать встречу пожарной команды.
При пользовании пенными (углекислотными, порошковыми) огнетушителями струю пены (порошка, углекислоты) не направлять на людей. При попадании пены на незащищенные участки тела стереть ее платком или другим материалом и смыть водным раствором соды.
При загорании электрооборудования применять только углекислотные или порошковые огнетушители. При пользовании углекислотным огнетушителем не браться рукой за раструб огнетушителя.
В помещениях с внутренними пожарными кранами необходимо пользоваться расчетом из двух человек: один раскатывает рукав от крана к месту пожара, второй по команде раскатывающего рукав, отрывает кран.
При тушении очага загорания кошмой, пламя следует накрывать так, чтобы огонь из под нее не попадал на человека тушащего пожар.
При тушении пламени песком савок, лопату не поднимать на уровень глаз во избежание в них песка.
Тушение горящих предметов расположенных на расстоянии более 7 метров от контактного провода, находящегося под напряжением, может быть допущено без снятия напряжения. При этом необходимо следить чтобы струя воды или пены не приближалось к контактной сети и другим частям, находящимися по напряжением, на расстояние менее 2 метров.
Если на человеке загорелась одежда, то следует как можно быстрее погасить огонь, но при этом нельзя сбивать пламя незащищенными руками. Воспламенившуюся одежду необходимо быстро сбросить, сорвать, либо погасить, заливая водой, а зимой присыпая снегом. На человека в горящей одежде можно накинуть плотную ткань, одеяло, брезент, который после ликвидации пламени необходимо убрать.
При пожаре в помещениях района необходимо:
отключить все источники питания рубильниками на щите или предохранителями;
вызвать пожарную команду, сообщить о пожаре руководству района и энергодиспетчеру;
приступить к ликвидации пожара в служебно-технических помещениях, используя первичные средства пожаротушения находящиеся в помещении.
При обнаружении обрыва проводов контактной сети или высоковольтных воздушных линий, следует немедленно сообщить дежурному по станции, энергодиспетчеру или поездному диспетчеру, оградить место обрыва и следить, чтобы никто не приближался к нему ближе 8 метров. В случае, если оборванные провода или другие элементы контактной сети и высоковольтных воздушных линий нарушают габарит приближения строений и могут быть задеты при проходе поезда, необходимо это место оградить сигналами остановки.
Запрещается подходить ближе 8 метров к оборванным проводам контактной сети и высоковольтных воздушных линий, а также прикасаться чем - либо к ним и находящимся на них посторонним предметам не зависимо от того, касаются они или не касаются земли или заземленных конструкций.
В случае падения проводов сторонних организаций на землю при одновременном соприкосновении их с проводами контактной сети или линии электропередачи электромеханик, электромонтер должны немедленно всякого движения в районе падения проводов; сообщить о прошествии производителю работ и энергодиспетчеру дистанции. Приступить к устранению повреждений можно только по прибытию на место ремонтной бригады владельца сетей, после отключения и заземления проводов работниками ремонтной бригады.
При обнаружении оборвавшегося провода контактной сети, воздушной линии электромеханик, электромонтер должны немедленно принять меры к
снятию напряжения на данном участке. Оградить опасное место, не допуская к нему посторонних лиц, проходящих вблизи оборвавшегося провода, и сообщить о прошествии производителю работ или энергодиспетчеру.
Запрещается приближении к оборванным проводам (месту замыкания на землю) напряжением 3-35кВ на расстояние менее 8 метров.
Все работы по ликвидации обнаруженных
повреждений электроустановок должны выполняться с соблюдением всех требований
организационных и технических мероприятий.
ИНДИВИДУАЛЬНАЯ ЧАСТЬ
Воздушная стрелка над обыкновенным стрелочным переводом
Воздушные стрелки.
Назначение: Обеспечивать плавный, без ударов и искрений, переход полоза токоприемника с контактных проводов одного пути (съезда) на контактные провода другого пути.
Пересечение контактных проводов, образующих воздушную
стрелку при обыкновенном стрелочном переводе, должно отстоять от осей прямого и
примыкающего путей на 360 - 400 мм. находится в том месте, где расстояние между
внутренними гранями головок соединительных рельсов составляет 730 - 800 мм.
Рисунок 2 - Положение проводов на воздушной
стрелке
Рассмотрим воздушную стрелку над обыкновенным
стрелочным переводом.

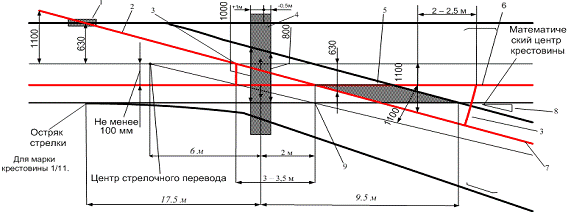

Рисунок 3 - Схема фиксированной воздушной стрелки при обыкновенном стрелочном переводе
- зона прохода полоза токоприемника над нерабочей ветвью контактного провода.
- нерабочая ветвь контактного провода.
- электрические соединители.
- область расположения фиксирующего устройства.
- зона подхвата полозом токоприемника контактных проводов.
- контактный провод прямого пути.
- контактный провод (съезда).
- крестовина.
- место пересечение контактных проводов.
Таблица 8 - Расстояние от фиксирующего устройства до остряка стрелочного перевода, центра крестовины и математического центра перевода.
|
Марка крестовины |
Расстояние от фиксирующего устройства, м |
||
|
|
До остряка стрелочного перевода l1 |
До центра крестовины L2 |
До математического центра стрелочного перевода L3 |
|
1/22 |
39,5 |
21,0 |
12,5 |
|
1/18 |
32,5 |
17,0 |
11,0 |
|
1/11 |
17,5 |
9,5 |
6,0 |
|
1/9 |
17,0 |
8,0 |
5,0 |
|
1/6 |
10,0 |
5,5 |
3,0 |
Зона подхвата полозом токоприемника контактных проводов примыкающего или пересекающего пути и зоны прохода полоза токоприемника электроподвижного состава под нерабочими ветвями контактных проводов должны располагаться на расстоянии от оси пути 630 - 1100 мм.
Для одновременного подъема контактных проводов обоих путей в месте их пересечения устанавливают ограничительные накладки длиной:
,5 м. - при марке крестовины 1/9 и круче;
,7 м. - при марке крестовины 1/11;
,0 м. - при марке крестовины 1/18 и плавнее.
Расстояние между ограничительной накладкой и контактным проводом, на котором она установлена, должно быть 13 - 15 мм.
Ограничительные накладки устанавливают на каждый контактный провод, расположенный снизу. Головки болтов фиксирующих зажимов, крепящих ограничительную накладку, должны быть обращены к контактному проводу примыкающего пути.
За зоной подхвата полозом токоприемника контактных проводов, на расстояние не более 1 м. в сторону крестовины, должны быть установлены двойные вертикальные и скользящие струны. Скользящие струны необходимо устанавливать при полукомпенсированной подвеске в соответствие с графиком.
Вместо скользящих струн могут применятся устройства одновременного подъема контактных проводов воздушной стрелки, перекрестные гибкие струны и жесткие распорки. Применение рессорных струн на воздушных стрелках не допускается.
Нерабочие ветви контактных проводов, где они входят в зону прохода полоза токоприемника, должны быть закреплены на двойных струнах струновыми зажимами и расположены на 150 мм. выше рабочего контактного провода с допуском + 50 мм.
Несущие тросы полукомпенсированных подвесок над пересечением контактных проводов должны быть механически соединены.
Фиксирующие устройства при обыкновенном стрелочном переводе располагают на расстояние 2 м. с допусками - 0,5 и + 1 м. от точки пересечения контактных проводов в сторону остряка стрелочного перевода. Расстояние между контактными проводами в плане в месте их фиксации, должно быть не менее 100 мм..
Электрические соединители располагают на расстояние 3 - 3,5 м. от точки пересечения контактных проводов в сторону остряка стрелочного перевода, а также на расстоянии 2 - 2,5 м от зоны подхвата в сторону крестовины стрелочного перевода.
При перекрестном стрелочном переводе и глухом
пересечении путей электрические соединители контактных подвесок размещают с
обеих сторон воздушной стрелки на расстоянии 2 - 2,5 м от зоны подхвата в
сторону крестовин.

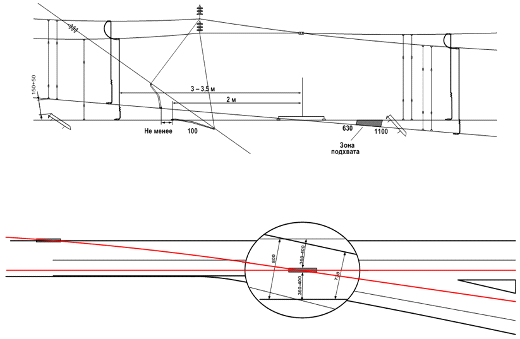

Рисунок 4 - Фиксированная воздушная стрелка при обыкновенном стрелочном переводе

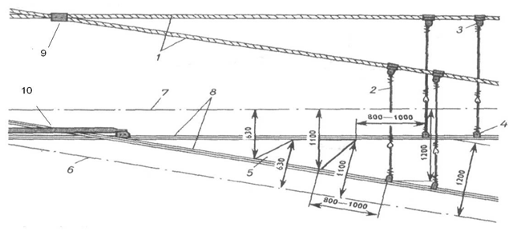

Рисунок 5 - Двойные вертикальные звеньевые струны между несущим тросом и контактным проводом
- несущий трос М-95; 2 - звеньевая струна БСМ Ф
4мм; 3 - зажим для троса КС-046-6; 4 - зажим струновой КС-046-7; 5 - зона
подхвата контактных проводов; 6 - ось пути (съезда); 7 - ось прямого пути; 8 -
контактные провода МФ-100; 9 - соединительный зажим КС-325; 10 -
ограничительная накладка.

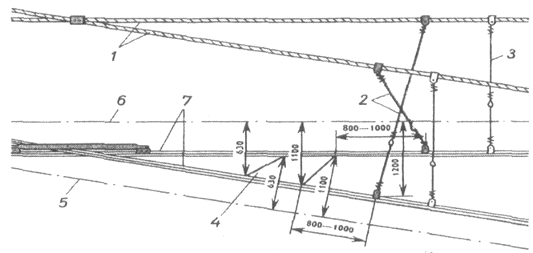

Рисунок 6 - Скользящие струны на воздушной стрелке
- несущий трос М-95; 2 - скользящие струны БСМ ф 4мм; 3 - зажим для троса КС-046-6; 4 - скользун диаметром 12-14мм; 5 - зона подхвата контактных проводов; 6 - контактные провода МФ-100; 7 - ось пути (съезда); 8 - ограничительная накладка; 9 - ось прямого пути.

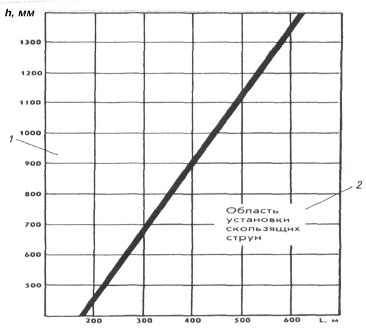

Рисунок 7 - Область установки различных видов звеньевых струн на воздушных стрелках в зависимости от вертикального расстояния между несущим тросом и контактным проводом h и расстояние от воздушной стрелки до жесткой или средней анкеровки контактного провода L.
- область установки двойных вертикальных струн;
2 - область установки скользящих струн.

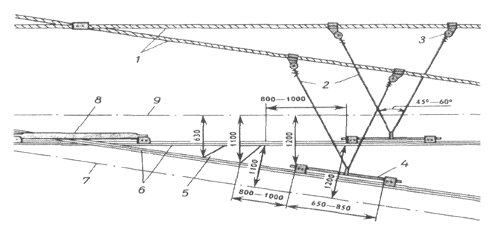

Рисунок 8 - Перекрестные гибкие струны на воздушной стрелке
- несущие тросы М-95; 2 - перекрестные гибкие звеньевые струны; 3 - звеньевая струна; 4 - зона подхвата контактных проводов; 5 - ось пути (съезда); 6 - ось прямого пути; 7 - контактные провода.

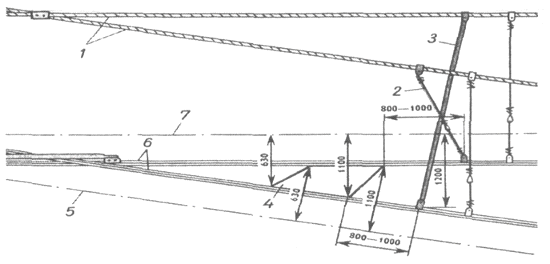

Рисунок 9 - Жесткие распорки на воздушной стрелке
- несущие тросы; 2 - гибкая звеньевая струна; 3
- жесткая распорка; 4 - зона подхвата контактных проводов; 5 - ось пути
(съезда); 6 - контактные провода; 7 - ось прямого пути.
Устройства для одновременного подъема контактных проводов на воздушных стрелках УППВС-1. Назначение, технические характеристики, конструкция, работа устройства, монтаж устройства, регулировка, техническое обслуживание, место установки
На электрифицированном участке великого Транссиба ДВЖД происходит модернизация воздушных стрелок. Одна из новшеств - установка устройств одновременного подъема контактных проводов при проходе токоприемника электроподвижного состава по воздушной стрелке, поэтому возникла необходимость собрать всю необходимую информацию об этих устройствах.
Самая необходимая информация - конструкция УППВС-1, место установки этого устройства, монтаж, регулировка и техническое обслуживание.
Назначение: Для одновременного подъема контактных проводов на воздушных стрелках при проходе токоприемников электроподвижного состава.
Технические характеристики:
Горизонтальное расстояние между несущими тросами, от 560 до 640 мм.
Вертикальное расстояние между несущими тросами, от 0 до 300 мм.
Расстояние между несущими тросами и контактными проводами, от 700 до 2000 мм.
Допускаемая скорость прохода токоприемника, до 160 км/ч.
Допускаемая величина нажатия токоприемника на контактный провод, от 5 до 23 кгс.
Срок службы, не менее 40 лет.
Рассмотрим конструкцию устройства одновременного подъема контактных проводов УППВС-1 Московского энергомеханического завода ОАО «РЖД».
Накладка - закрепляется на несущих тросах с
помощью одноболтовых зажимов КС - 055 - 2 - 1. Накладка должна быть расположена
горизонтально.
