Лабораторная работа № 13. Многопользовательский режим работы.
В программе Cisco Packet Tracer может быть использована функция многопользовательского режима, которая применяется для организации командной работы.

Данный режим работы позволяет делать подключение к сетям, одновременно созданным в разных сессиях работающих программ Cisco Packet Tracer на одном или разных компьютерах.

В данной работе будет продемонстрировано создание объединенной сети на основе двух разных сетей, созданных в двух отдельно запущенных сессиях программы Cisco Packet Tracer на одном компьютере.
Вы создадите две одновременно работающие сессии программы Cisco Packet Tracer, дважды запустив ее на выполнение.

В первой открытой сессии программы будет создана и настроены две сети: сеть сеть 1 - 11.0.0.0 и сеть 2 - 12.0.0.0. Во второй сессии программы – сеть 11.0.0.0.
Работа в сессии 1.

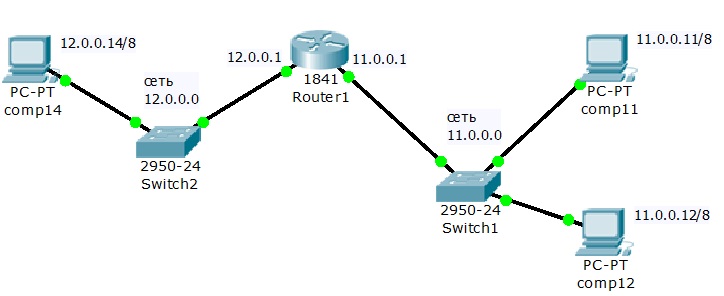

Запустите программу Cisco Packet Tracer (первая сессия) и создайте две сети (сеть 11.0.0.0 и 12.0.0.0) по схеме, представленной на рис.13.1:

Рис.13.1. Первая сессия – сети 11.0.0.0 и 12.0.0.0.
Задайте названия устройств, как показано на схеме.

Задайте параметры протокола TCP/IP и шлюзы для компьютеров comp11, comp12 и comp14, как показано на схеме (рис.13.1).
Работа в сессии 2.

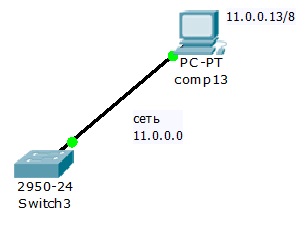

Не выключая текущую сессию работающей программы, создайте вторую сессию работы программы, запустив повторно Cisco Packet Tracer и создайте сеть по схеме, представленной на рис.13.2:

Рис.13.2. Вторая сессия – сеть 11.0.0.0.
Задайте названия устройств и параметры протокола TCP/IP для компьютера comp13, как показано на схеме (рис.13.2).

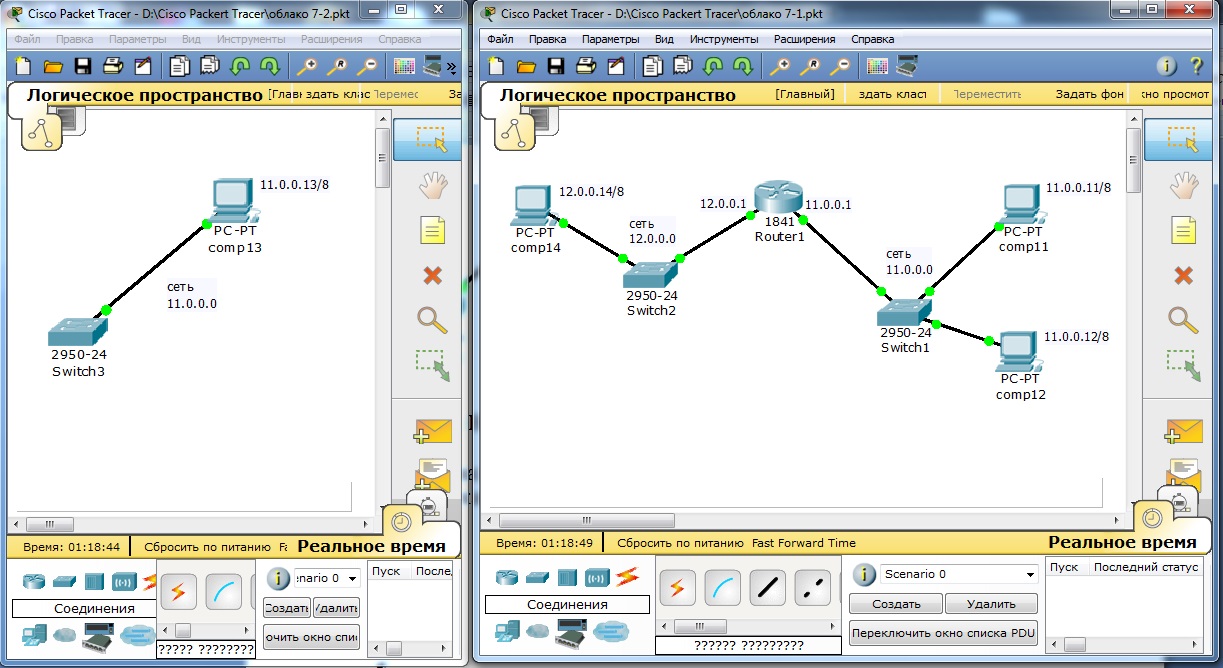

В результате вы получите работающие сети в разных сессиях программы Cisco Packet Tracer (рис.13.3):

Рис.13.3. Исходные настройки.
Создание многопользовательского соединения.
Для создания многопользовательского соединения необходимо соединить сети, созданных в разных сессиях запущенной программы Cisco Packet Tracer. Для этого выбирается общая сеть (сеть 11.0.0.0), через которую будет проходить соединение и указываются порты соединения: для одной сети – входящий порт, а для другой – выходящий порт.

Объединение сетей в разных сессиях проведем через коммутаторы Switch1 (первая сессия) и Switch3 (вторая сессия).
Для создания многопользовательского соединения необходимо провоести следующие этапы настройки:

Этап 1 – подключение к многопользовательскому облаку.

Этап 2 – открытие портов на устройствах, через которые проводится подключение (Switch1 и Switch3).

Этап 3 – создание общего канала связи многопользовательского подключения.
Этап 1 – подключение к многопользовательскому облаку.
Откройте первую сессию.

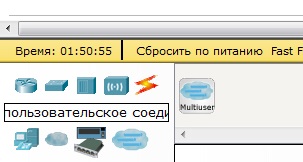

Создайте многопользовательское подключение. Для этого в инструментах выберите группу «пользовательское соединение» и внесите на схему сети устройство «Multiuser» (рис.13.4):


Рис.13.4. Создание многопользовательского подключения.

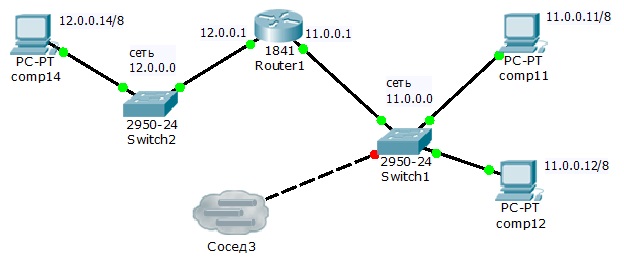

Соедините коммутатор Switch1 с новым устройством (рис. 13.5). Для этого в группе «Соединения» выберите тип кабеля «Медный кроссовер» и соедините четвертый порт коммутатора FastEthernet0/4 с облаком многопользовательского соединения. При этом задействуйте функцию «Создать новый канал».

Рис.13.5. Подключение коммутатора к многопользовательскому каналу.

Этап 2 – открытие портов на устройствах, через которые проводится подключение.
Теперь для объединения сетей в разных сессиях необходимо открыть порты на коммутаторах. Пусть это будет четвертый порт на Switch1 и Switch3.

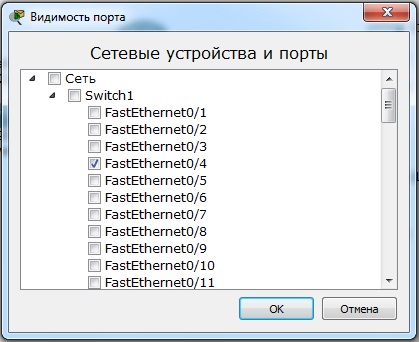

Для этого в каждой сессии в главном меню выберите «Расширения» – «Многопользовательский режим» - «Видимость порта» (рис. 13.6).


Рис. 13.6. Включение четвертого порта коммутатора.


Этап 3 – создание общего канала доступа многопользовательского подключения.
Необходимо выбрать реально работающую сеть для создания общего канала доступа. Возможны два варианта:

вариант 1 – вы делаете многопользовательское соединение на разных компьютерах;

вариант 2 - вы делаете многопользовательское соединение на одном компьютере в разных сессиях программы

В первом случае подключение ведется через реальный IP адрес компьютера в локальной сети.

Во втором случае возможны два варианта подключения:

- через Localhost по адресу 127.0.0.1;

- через реальный IP адрес компьютера в локальной сети.

Переключитесь во вторую сессию.

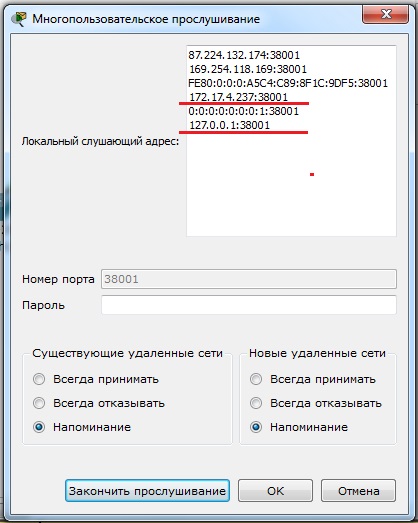

Для этого в главном меню выберите «Расширения» – «Многопользовательский режим» - «Прослушивание» (рис. 13.7). Уберите пароль и в разделах «Существующие удаленные сети» и «Новые удаленные сети» включите режим «Напоминание».

Рис. 13.7. Настройка общего канала доступа.
В верхней части показаны прослушиваемые сети. В нашем случае это сеть 172.17.0.0 и localhost.

Сеть 172.17.0.0 – локальная сеть, к которой подключен наш компьютер.

Точка входа задается ip адресом и портом: ip адрес172.17.4.237, порт входа 38001.

Localhost – сеть 127.0.0.0, ip адрес 127.0.0.1, порт 38001.
Сделаем подключение через localhost.
Переключитесь в первую сессию.
Зайдите в настройки устройства «Сосед3».

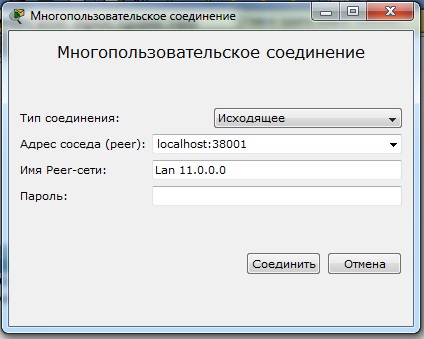

Выберите тип соединения «Исходящее» и задайте имя общей сети сети в вашей топологии «Lan 11.0.0.0», задайте точку входа в сеть 2 - lokalhost:38001 и нажмите кнопку «Соединить» (рис. 13.8):

Рис. 13.8. Выбор точки входа.

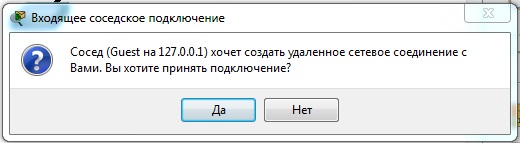

В результате во второй сессии появится уведомление о соединении (рис.13.9):

Рис. 13.9.Создание соединения.
В результате во второй сессии появится облако многопользовательского соединения.
Соедините созданное облако с коммутатором Swith3.

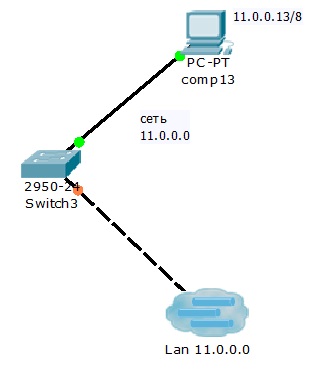

Для этого в группе «Соединения» выберите тип кабеля «Медный кроссовер» и соедините четвертый порт FastEthernet0/4 на Swith3 с облаком многопользовательского соединения через Канал0 (рис.13.10):

Р рис.13.10. Подключение второй сессии к общему каналу.

Проверьте командой ping связь всех компьютеров во всех сетях между собой.


Самостоятельная работа №2.
Создайте многопользовательское соединение двух разных сессий на одном компьютере.

Используя статическую маршрутизацию создайте в каждой сессии по две сети.

Состав каждой сети: клиентский компьютер и сервер c сайтом.

Задание: все компьютеры должны открывать все сайты в обеих сессиях.
