Проверим связность получившейся сети. Для этого пропингуем с ПК0 компьютеры ПК1 и ПК2, а с компьютера ПК3 компьютер ПК4. Если пинги проходят, то все в порядке.
Далее попробуем пропинговать с ПК0 компьютеры ПК 3 и ПК4. Как мы видим пинги не идут, поскольку компьютеры в разных подсетях.

Теперь займемся настройкой VLAN 2 и VLAN3, чтобы структурировать сети на коммутаторе и навести в них порядок.

Далее перейдем к настройке коммутатора. Откроем его консоль. Для того чтобы это выполнить в Packet Tracer дважды щелкните левой кнопкой мыши по коммутатору в рабочей области.

В открывшемся окне перейдите на вкладку CLI. Вы увидите окно консоли. Нажмите Enter,чтобы приступить к вводу команд. Информация, которая в данный момент отражена на консоли, свидетельствует о том что интерфейсы FasteEthernet0/1 – FasteEthernet0/5 успешно поднялись (то есть теперь они находятся в рабочем состоянии).
Перейдем в привилегированный режим выполнив команду enable:
Switch>en

Switch#

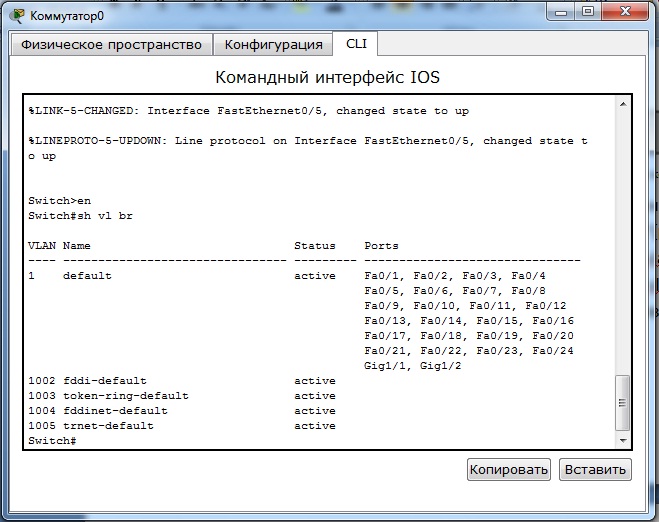

Просмотрим информацию о существующих на коммутаторе VLAN-ах (рис.9.3). Для этого выполним следующую команду:
Switch#sh vl br


Рис.9.3. Просмотр информации о VLAN на коммутаторе.
В результате выполнения команды на экране появится: номера VLAN – первый столбец, название VLAN - второй столбец, состояние VLAN (работает он в данный момент или нет) – третий столбец, порты принадлежащие к данному VLAN – четвертый столбец. Как мы видим по умолчанию на коммутаторе существует пятьVLAN-ов. Все порты коммутатора по умолчанию принадлежат VLAN 1. Остальные четыре VLAN являются служебными и используются не очень часто.
Для реализации сети, которую мы запланировали сделать, создадим на коммутаторе еще два VLAN. Для этого в привилегированном режиме выполните следующую команду:
Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#

для перехода в режим конфигурации. Вводим команду VLAN 2. Данной командой вы создадите на коммутаторе VLAN с номером 2. Указатель ввода Switch(config)# изменится на Switch(config-vlan)# это свидетельствует о том, что вы конфигурируете уже не весь коммутатор в целом, а только отдельный VLAN, в данном случае VLAN номер 2. Если вы используете команду «vlan x», где x номер VLAN, когда VLAN x еще не создан на коммутаторе, то он будет автоматически создан и вы перейдете к его конфигурированию. Когда вы находитесь в режиме конфигурирования VLAN, возможно изменение параметров выбранной виртуальной сети, например можно изменить ее имя с помощью команды name.

Для достижения поставленной в данном посте задачи, сконфигурируем VLAN 2 следующим образом:
Switch(config)#vlan 2

Switch(config-vlan)#name subnet_10

Switch(config)#interface range fastEthernet 0/1-3

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 2
Разберем данную конфигурацию. Как уже говорилось ранее командой VLAN 2, мы создаем на коммутаторе новый VLAN с номером 2. Команда name subnet_10 присваивает имя subnet_10 виртуальной сети номер 2. Выполняя команду interface range fastEthernet 0/1-3 мы переходим к конфигурированию интерфейсов fastEthernet0/1, fastEthernet0/2 и fastEthernet0/3 коммутатора. Ключевое слово range в данной команде, указывает на то, что мы будем конфигурировать не один единственный порт, а целый диапазон портов, в принципе ее можно не использовать, но тогда последние три строки придется заменить на:
Switch(config)#interface fastEthernet 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 2

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 2

Switch(config)#interface fastEthernet 0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 2

Команда switchport mode access конфигурирует выбранный порт коммутатора, как порт доступа (аксесс порт).

Команда switchport access vlan 2 указывает, что данный порт является портом доступа для VLAN номер 2.

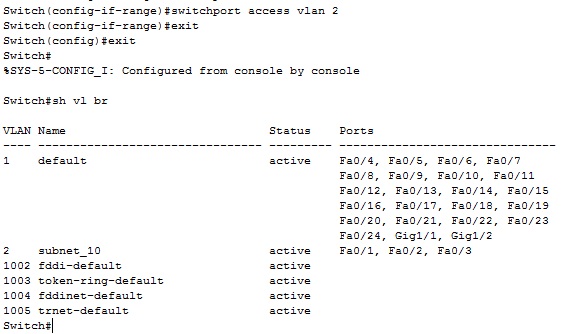

Выйдите из режима конфигурирования, дважды набрав команду exit и просмотрите результат конфигурирования (рис.9.4), выполнив уже знакомую нам команду sh vl br еще раз:

Рис.9.4. Распределение портов на VLAN.
На коммутаторе появился еще один VLAN с номером 2 и именем subnet_10, портами доступа которого являются fastEthernet0/1, fastEthernet0/2 и fastEthernet0/3.

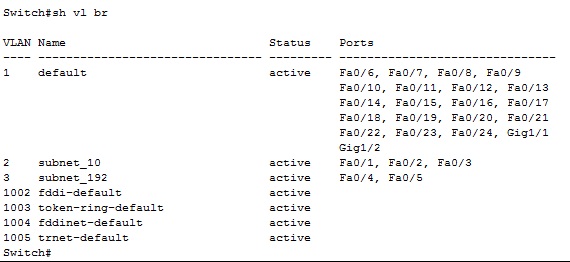

Далее аналогичным образом создадим VLAN 3 с именем subnet_192 и сделаем его портами доступа интерфейсы fastEthernet0/4 и fastEthernet0/5. Результат должен получиться следующим (рис.9.5):


Рис.9.5. Распределение портов на VLAN.

В принципе уже все готово и наша сеть настроена. Осталось лишь ее немного протестировать. Перейдите в консоль компьютера ПК0. Пропингуйте с него остальные компьютеры сети. Компьютеры ПК1 и ПК2 доступны, а компьютеры ПК3 и ПК4 не доступны. Задайте компьютерам ПК3 и ПК4 IP адреса из сети 10.0.0.0/8. Например 10.0.0.13 и 10.0.0.14. И теперь снова попробуем пропинговать с компьютера ПК0 остальные компьютеры сети. Как видим снова ничего не изменилось, хотя все пять компьютеров теоретически должны находится в одной подсети 10.0.0.0/8 и

видеть друг друга, на практике они находятся в разных виртуальных локальных сетях и поэтому не могут взаимодействовать между собой.

Лабораторная работа № 11. Настройка VLAN на двух коммутаторах Cisco.

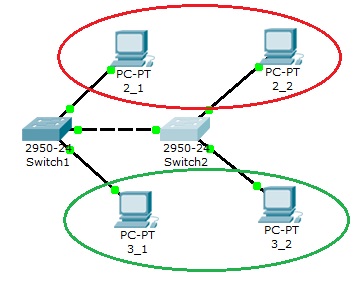

Создайте сеть, логическая топология которой представлена на рис.9.6. Компьютеры соединены коммутатором Cisco 2950-24. В таблице 9.2 приведены адреса компьютеров.


VLAN 20



VLAN 30

Рис.9.6. Схема сети.
Таблица 9.2.

Компьютер	IP адрес	Коммутатор	Порт коммутатора	Вилан
2_1	10.0.0.1/8	Switch1	1	VLAN 20
2_2	10.0.0.3/8	Switch2	1	VLAN 20
3_1	10.0.0.2/8	Switch1	2	VLAN 30
3_2	10.0.0.4/8	Switch2	2	VLAN 30

Далее будем считать, что 2_1 и 2_2 находятся в VLAN 20, а 3_1 и 3_2 находятся в VLAN 30.
Проверим связность получившейся сети. Для этого пропингуем с 2_1 все остальные компьютеры. Поскольку пока в сети нет разделения на VLAN, то все компьютеры должны быть доступны.
Теперь займемся настройкой VLAN 20 и VLAN30, чтобы структурировать сети на коммутаторах.

Перейдите к настройке коммутатора Switch1. Откройте его консоль. В открывшемся окне перейдите на вкладку CLI, войдите в привилегированный режим и настройте VLAN 20 и VLAN30 согласно таблице 2.
Создайте на коммутаторе VLAN 20. Для этого в привилегированном режиме выполните следующую команду:
Switch1#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#
для перехода в режим конфигурации и настройте VLAN 20 и VLAN 30 следующим образом:
Switch1(config)#vlan 20

Switch1(config)#interface fastEthernet 0/1

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 20

Switch1(config-if-range)#exit

Switch1(config)#vlan 30

Switch1(config)#interface fastEthernet 0/2

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 30
Просмотрите информацию о существующих на коммутаторе VLAN-ах командой:
Switch1#sh vl br
У вас должен получится результат

, показанный на рис.9.7.

Рис. 9.7. Конфигурация Switch1.
Аналогичным образом сконфигурируйте Switch2 (рис. 9.8).

Рис. 9.7. Конфигурация Switch2.
Поскольку в данный момент нет обмена информации о вилланах, то компьютеры будут пинговать только себя.

Теперь организуем магистраль обмена между коммутаторами. Для этого настроим третий порт на каждом коммутаторе как транковый.
Войдите в консоль коммутатора Switch1 и задайте транковый порт:
Switch1>en

Switch1#conf t

Switch1(config)#interface fastEthernet 0/3

Switch1(config)#switchport mode trunk

Switch1(config)#no shutdown

Switch1(config)#exit

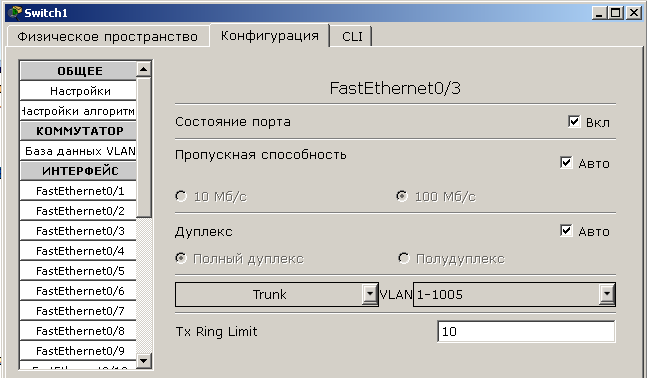

Откройте конфигурацию коммутатора на интерфейсе FastEthernet0/3 и убедитесь, что порт транковый (рис.9.8).

Рис.9.8. Конфигурация интерфейса FastEthernet0/3.
На коммутаторе Switch2 интерфейс FastEthernet0/3 автоматически настроится как транковый.
Теперь компьютеры, входящие в один виллан должны пинговаться. У вас должна появиться связь между компьютерами 2_1 и 2_2, а так же между 3_1 и 3_2. Но компьютеры в другом виллане будут недоступны.
Сохраните схему сети.
Теперь объединим две виртуальные сети с помощью маршрутизатора.

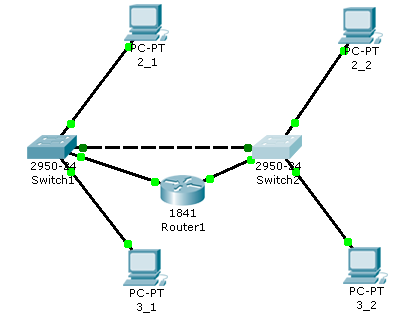

Добавьте в схему сети маршрутизатор, как показано на рис.9.9. Маршрутизатор соединен с интерфейсами fastEthernet 0/4 коммутаторов.
Разобьем нашу сеть 10.0.0.0 на две подсети: 10.2.0.0 и 10.3.0.0. Для этого поменяйте IP адреса и маску подсети на 255.255.0.0, как указано в таблице 9.3.


Таблица 9.3.

Компьютер	IP адрес	Коммутатор	Порт коммутатора	Вилан
2_1	10.2.0.1/16	Switch1	1	VLAN 20
2_2	10.2.0.3/16	Switch2	1	VLAN 20
3_1	10.3.0.2/16	Switch1	2	VLAN 30
3_2	10.3.0.4/16	Switch2	2	VLAN 30

Компьютеры должны пинговаться в пределах одного виллана и одной подсети.
