Рис. 9.9. Схема сети.
Обозначим на коммутаторах интерфейсы, подсоединенные к маршрутизатору в виртуальные сети.

Войдите в конфигурацию первого коммутатора Switch1 и задайте параметры четвертого порта:
Switch1(config)#interface fastEthernet 0/4

Switch1(config-if)#switchport access vlan 20
Проверьте настройки первого коммутатора Switch1 (рис.9.10):


Рис.9.10. Настройки коммутатора Switch1.
Войдите в конфигурацию второго коммутатора Switch2 и задайте параметры четвертого порта:
Switch2(config)#interface fastEthernet 0/4

Switch2(config-if)#switchport access vlan 30
Проверьте настройки второго коммутатора Switch2 (рис.9.11):

Рис.9.10. Настройки коммутатора Switch2.
Войдите в конфигурацию маршрутизатора и настройте IP адреса на маршрутизаторе:
Router1(config-if)#interface fa0/0

Router1(config-if)#ip address 10.2.0.254 255.255.0.0

Router1(config-if)#no shutdown

Router1(config-if)#interface fa0/1

Router1(config-if)#ip address 10.3.0.254 255.255.0.0

Router1(config-if)#no shutdown
С этого момента мы установили маршрутизацию между двумя подсетями. Осталось установить шлюзы на компьютерах (таблица 9.4).
Таблица 9.4.

Компьютер	Gataway
2_1	10.2.0.254
2_2	10.2.0.254
3_1	10.3.0.254
3_2	10.3.0.254

Проверьте доступность компьютеров в сети. Теперь все компьютеры должны быть доступны и все адреса должны пинговаться.
Лабораторная работа № 12. Настройка VLAN в корпоративной сети.

Создайте следующую схему сети (рис.9.11):


VLAN 10



VLAN 11

VLAN 12

VLAN 13

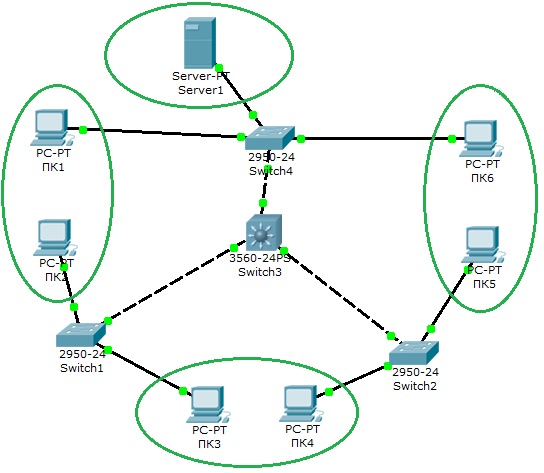

Рис.9.11. Схема корпоративной сети.

Состав сети:

- три коммутатора второго уровня распределения 2950-24 (Switch1, Switch2, Switch4);

- центральный коммутатор третьего уровня 3560-24PS (Switch3), выполняющий роль роутера;

- сервер (Server1);

- три подсети по два узла в каждой


Задача:

Для любого вилана могут быть доступны только узлы этого же вилана и сервер Server1.
В таблице 9.5 и 9.6 приведены данные для установки параметров компьютеров и коммутаторов.

Таблица 9.5. Конфигурация компьютеров.

Компьютер	IP адрес	Коммутатор	Порт коммутатора	Вилан
ПК1	10.11.0.11/16	Switch4	4	VLAN 11
ПК2	10.11.0.2/16	Switch1	1	VLAN 11
ПК3	10.13.0.3/16	Switch1	2	VLAN 13
ПК4	10.13.0.4/16	Switch2	1	VLAN 13
ПК5	10.12.0.5/16	Switch2	2	VLAN 12
ПК6	10.12.0.6/16	Switch4	2	VLAN 12
Server1	10.10.0.7/16	Switch4	1	VLAN 10

Таблица 9.6. Связь коммутаторов по портам.

Порт центрального коммутатора Switch3	Порт коммутатора второго уровня распределения
1	Switch1 – 3 порт
2	Switch4 – 3 порт
3	Switch2 – 3 порт

После настройки всех коммутаторов установите самостоятельно шлюзы на всех компьютерах и сервере.
Сконфигурируйте центральный коммутатор:

Этап 1.

Перейдите к конфигурации центрального коммутатора Switch3 и создайте на нем базу VLAN.

1. Создайте VLAN 10:

Switch3>en

Switch3#conf t

Switch3(config)#vlan 10

Switch3(config-vlan)#exit
2. Создайте VLAN 11, VLAN 12 и VLAN 13.
3. Настройте протокол VTP в режиме сервера:
Switch3(config)#vtp domain HOME

Switch3(config)#vtp password HOME

Switch3(config)#vtp mode server

4. Просмотрите информацию о конфигурации VTP:
Switch#sh vtp status
5. Настройте все интерфейсы на транк:
Switch3(config)#int fa0/1

Switch3(config-if)#

switchport mode trunk

Switch3(config-if)#exit
и повторите эти настройки для второго и третьего интерфейсов.
Этап 2.

Перейдите к конфигурации коммутатора Switch4 и переведите его в режим client:

1. Создайте на коммутаторе VLAN 10 и задайте в нем порт 1 как access порт:
Switch4>en

Switch4#conf t

Switch4(config)#vlan 10

Switch4(config-vlan)#exit

Switch4(config)#int fa0/1

Switch4(config-if)#switchport access vlan 10

Switch4(config-if)#switchport mode access

Switch4(config-if)#no shut
2. Создайте на коммутаторе VLAN 11 и задайте в нем порт 4 как access порт.

3. Создайте на коммутаторе VLAN 12 и задайте в нем порт 2 как access порт.

4. Переведите коммутатор в режим clint:
Switch4(config)#vtp domain HOME

Switch4(config)#vtp password HOME

Switch4(config)#vtp mode client
ВАЖНО! При вводе имени домена и пароля соблюдайте нужный регистр.
Этап 4.

Перейдите к конфигурации коммутатора Switch1 и выподните следующие настройки:

.

1. Создайте на коммутаторе VLAN 11 и задайте в нем порт 1 как access порт.

2. Создайте на коммутаторе VLAN 13 и задайте в нем порт 2 как access порт.

3. Переведите коммутатор в режим client.

Этап 5.

Перейдите к конфигурации коммутатора Switch2.

1. Создайте на коммутаторе VLAN 12 и задайте в нем порт 2 как access порт.

2. Создайте на коммутаторе VLAN 13 и задайте в нем порт 1 как access порт.

3. Переведите коммутатор в режим client.
Этап 6.

Проверьте работоспособность сети на канальном уровне модели OSI.

После установки всех настроек таблица VLAN разойдется по коммутаторам с помощью протокола VTP.

В результате компьютеры, расположенные в одном виллане, будут доступны друг для друга, а другие компьютеры недоступны. Проверьте связь командой PING между следующими парами компьютеров:

- ПК1 – ПК2;

- ПК3 – ПК4;

- ПК5 – ПК6.

Если Вы все сделали правильно, то ping между парами пройдет, если нет – проверьте следующие установки:

- транковыми портами являются: на Switch3 все порты, на Switch1, Switch2 и Switch4 – третий порт;

- соединения интерфейсов на коммутаторах;

- названия и пароли доменов на каждом коммутаторе (команда sh vtp status);

- привязку интерфейсов к вилланам на коммутаторах (команда sh vl br).
Этап 7.

Настройка маршрутизации на центральном коммутаторе.
Создадим интерфейсы для каждого VLAN.
Настройка интерфейса для vlan 10 (шлюз по умолчанию):
Switch3(config)#int vlan 10

Switch3(config-if)#ip address 10.10.0.1 255.255.0.0

Switch3(config-if)#no shut

Switch3(config-if)#exit
Повторите эти настройки для каждого VLAN, задавая адрес IP: 10.[VLAN].0.1 и маску /16.
После этого зайдите в настройки каждого компьютера и установите нужный шлюз по умолчанию. Например для ПК1 – 10.11.0.1.
Включите маршрутизацию командой:

Switch3(config)#ip routing

Этап 8.

Проверьте работоспособность сети на сетевом уровне модели OSI.

После включения маршрутизации все компьютеры будут доступны с любого хоста.
Этап 9.

Выполним основную задачу работы: для любого вилана могут быть доступны только узлы этого же вилана и сервер Server1.

Для этого введем следующие ограничения на трафик сети:

1 - Разрешить пакеты от любого хоста к серверу.

2 - Разрешить пакеты от сервера до любого хоста.

3 – Трафик от одной подсети к этой же подсети разрешить.

4 – Правило по умолчанию: запретить всё остальное.
Ограничения на трафик сети задаются с помощью команды фильтрации access-list. Данная команда задает критерии фильтрации в списке опций разрешения и запрета, называемом списком доступа. Списки доступа имеют два правила: permit – разрешить и deny – запретить. Данные правила либо пропускают пакет дальше по сети, либо блокируют его доступ. Списки доступа бывают двух типов: standart – стандартные (номера с 1 по 99) и extended – расширенные (номера с 100 по 199). Различия заключаются в возможности фильтровать пакеты не только по IP – адресу, но и по другим параметрам.

Работа списка доступа напрямую зависит от порядка следования строк.

На каждом интерфейсе может быть включен только один список доступа. Формат команды:

access-list номер_списка/имя_правила ip-адрес маска подмети
Открываем центральный коммутатор (Switch3) и меняем его конфигурацию с помощью команды фильтрации access-list:

Switch3(config)#ip access-list extended 100

Switch3(config-ext-nacl)#permit ip any 10.10.0.0 0.0.0.255

Switch3(config-ext-nacl)#permit ip 10.10.0.0 0.0.0.255 any Switch3(config-ext-nacl)#permit ip 10.11.0.0 0.0.0.255 10.11.0.0 0.0.0.255

Switch3(config-ext-nacl)#permit ip 10.12.0.0 0.0.0.255 10.12.0.0 0.0.0.255

Switch3(config-ext-nacl)#permit ip 10.13.0.0 0.0.0.255 10.13.0.0 0.0.0.255

Switch3(config-ext-nacl)#exit
Теперь этот access-list наложим на конкретный интерфейс и применим ко всем VLAN-ам на входящий трафик (опция in – на входящий трафик, out – на исходящий трафик):

Switch3(config)#int vlan 10

Switch3(config-if)#ip access-group 100 in

Этот шаг повторяем для каждого из VLAN-ов.
В результате получим:

для любого вилана могут быть доступны только узлы этого же вилана и сервер Server1.
Контрольная работа №1.

На предприятии имеется два отдела, схема сетей которых представлена на рис.1.

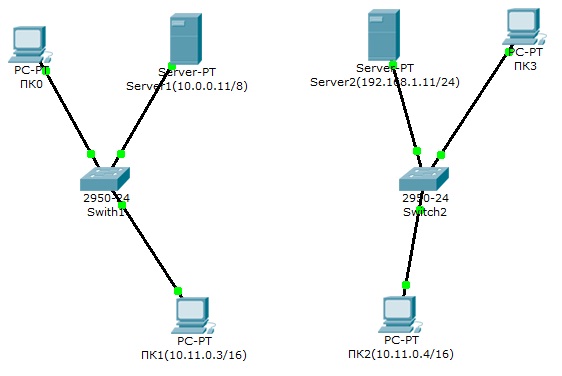

Рис.1. Схема сетей отделов предприятия.

Отдел 1 – Switch1, отдел 2 – Switch2.

В каждой сети имеется сервер со службами DHCP, DNS и HTTP (на серверах Server1 и Server2 расположены интернет-сайты отделов).

Компьютеры ПК0 и ПК3 с DHCP серверов своих сетей получают параметры IP адреса и шлюз.

Компьютеры ПК1 и ПК2 находятся в отдельной сети в одном VLAN.

Задание:

Дополните схему сети маршрутизатором или коммутатором третьего уровня, чтобы обеспечить работу корпоративной сети в следующих режимах:

1 - компьютеры ПК0 и ПК3 должны открывать сайты каждого отдела;

2 – компьютеры ПК1 и ПК2 должны быть доступны только друг для друга.

Контрольная работа №2.

В корпоративной сети имеется два филиала, схема сетей которых представлена на рис.2

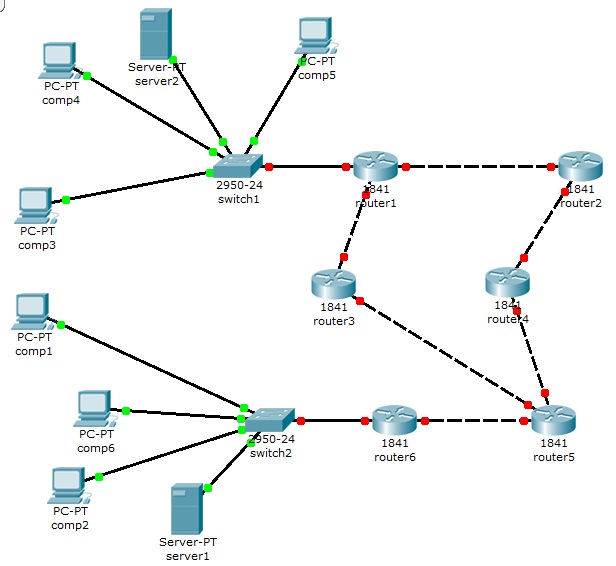

Рис.2. Схема корпоративной сети.

Сеть 1 филиала 11.0.0.0./8:

Server1 – DNS и DHCP сервер.

Клиенты comp2 и comp6 – получают параметры протокола TCP/IP с DHCP сервера (server1).

Сеть 2 филиала 12.0.0.0/8:

Server2 – DNS и DHCP сервер.

Клиенты comp4 и comp5 – получают параметры протокола TCP/IP с DHCP сервера (server2).

Клиенты comp1 и comp3 находятся в одном VLAN.

Маршрутизация корпоративной сети настроена по протоколу RIP v2.
