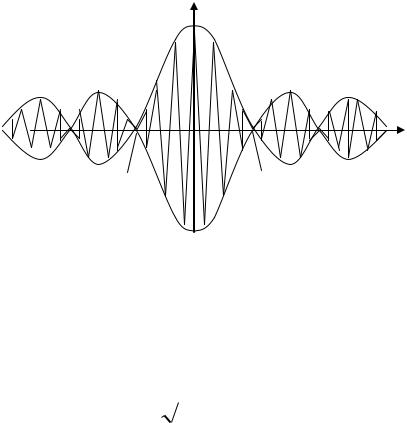

График функции корреляции процесса на выходе ПФ показан на рис.14.4:

В( )вых

Рис.14.4.

-2 /Пэ

2 /Пэ

Определим ФПВ процесса у на выходе фильтра.

Т.к. процесс на входе фильтра нормальный с нулевым средним значением, то процесс y на выходе фильтра тоже будет гаусовским процессом с нулевым средним значением и дисперсией 2, которая равна Bвых(0), как это указывалось в разделе , посвященном изучению функции корреляции:





1







y 2







W ( y)





e 2 2





















2





















2 B



(0)



G k 2



э



0 0

















вых











2



















Анализ графика функции корреляции на рис.14.4 позволяет определить интервал корреляции для процесса на выходе фильтра. Интервал корреляции вычисляется в данном случае как расстояние от точки =0 до значения , при котором огибающая функции корреляции первый раз обращается в ноль. Из графика следует, что интервал корреляции равен 2 /пэ, т.е. обратно пропорционален ширине спектра процесса.

15. Модели непрерывных каналов связи.

Реальные каналы связи достаточно сложно описать таким образом, чтобы удовлетворить требования разработчиков телекоммуникационной

аппаратуры

и специалистов, занимающихся эксплуатацией систем

связи.

В то же время

при решении практических задач

некоторые

параметры канала связи

являются несущественными для одного класса

задач,

и

определяющими для другого. Поэтому были

разработаны

несколько моделей, которые отражают наиболее существенные параметры и характеристики типичных реальных каналов связи:

Идеальный канал без помех Сигнал на выходе такого канала определяется так:

31

s(t) = k u(t - ),

где s(t) - сигнал на выходе канала, u(t) - сигнал на входе канала,

k - коэффициент передачи канала,

- время задержки сигнала в канале. Параметры канала - постоянны.

Канал с аддитивным гауссовским шумом

Сигнал на выходе такого канала имеет вид: s(t) = k u(t - ) + x(t),

где x(t) - нормальный шум.

Параметры канала либо постоянны, либо являются известными функциями времени.

Канал с неопределенной фазой сигнала и аддитивным шумом

Сигнал на выходе такого канала связи описывается таким же выражением, которое приведено выше для канала с аддитивным

гауссовским шумом, но

параметры канала k и для канала с

неопределенной фазой

сигнала являются случайными функциями

времени.



Канал с межсимвольной интерференцией и аддитивным шумом

Сигнал на выходе канала с межсимвольной интерференцией представляет собой в каждый момент времени сумму данной к-ой посылки сигнала, переходного процесса (межсимвольная интерференция ) от предыдущих и последующих посылок сигнала и аддитивного шума.

ЗАКЛЮЧЕНИЕ

Современные системы связи становятся все более совершенными, предоставляя пользователю широкий выбор различных телекоммуникационных услуг. С точки зрения специалиста в области телекоммуникации это означает, что системы связи становятся все более сложными и их эксплуатация требует не только некоторых практических навыков, но и глубоких знаний в области теории связи.

Первая часть курса, посвященная, в основном, изучению преобразований аналоговых сигналов в различных блоках системы связи, имеет самостоятельное значение, поскольку значительная часть информации передается в аналоговой форме. В то же время этот раздел курса ТЭС является, фактически, введением в теорию цифровой электрической связи. Цифровые системы связи позволяют еще более расширить спектр телекоммуникационных услуг, предоставляемых пользователю, и представляют собой ту базу, без которой невозможно функционирование ни одной отрасли народного хозяйства на современном этапе развития информационного сообщества.

32
