МИНОБРНАУКИ РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА) Кафедра МНЭ
ОТЧЕТ по лабораторной работе №2
по дисциплине «Электротехническое материаловедение»
Тема: «Исследование электрических свойств полупроводниковых материалов»
Студент гр. 9492 |
|
Скотаренко Д.Д. |
|
Преподаватель |
|
|
Кучерова О.В. |
Санкт-Петербург
2021
Цель работы.
Сравнение температурных зависимостей сопротивления полупроводников с различной шириной запрещенной зоны; определение ширины запрещенной зоны и энергии ионизации легирующих примесей в материалах.
Основные понятия и определения.
Полупроводники – материалы с электронной электропроводностью, которые по своему удельному сопротивлению занимают промежуточное положение между проводниками и диэлектриками. Условный диапазон
удельных сопротивлений полупроводников ограничивают значениями
10−5 … 108 Ом∙м.
Характерной особенностью полупроводниковых материалов является сильно выраженная зависимость удельной проводимости от внешних энергетических воздействий, а также от концентрации и типа примесей. В зависимости от степени чистоты полупроводники подразделяются на собственныеипримесные.
Собственный – это такой полупроводник, в котором можно пренебречь влиянием примесей при данной температуре. Содержание примесей в них не
превышает 10−9 … 10−8 %, и существенного влияния на удельную
проводимость полупроводника они не оказывают Примесный – это такой полупроводник, электрофизические свойства
котороговосновномопределяютсяпримесями.
В работе предлагается исследовать в одном и том же температурном интервале зависимость γ(T) в кремнии (Si), германии (Ge), антимониде индия (InSb) и карбиде кремния (SiC) – полупроводниках, характеризующихся различнойширинойзапрещеннойзоны.

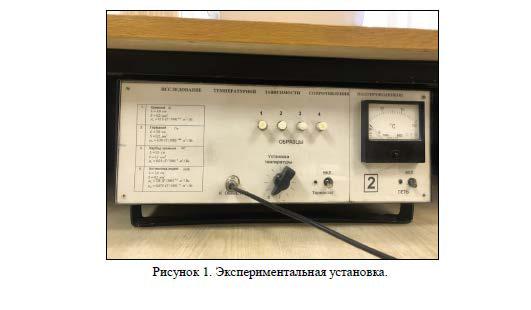

Описаниеифотографияустановки3.
Исследование температурнойзависимости сопротивления полупроводников производится на установке, содержащей термостат с образцами полупроводниковых материалов и внешние измерительные приборы.
Исследуемые образцыS имеют форму параллелепипедов длиной l и поперечным сечением с двумя омическими контактами на торцах, к которым подсоединяются выводы для подключения к омметру. Образцы помещены в термостат,расположенныйвнутрииспытательногомодуля.
Измерения температуры осуществляются с помощью термопары, подключенной к милливольтметру. Шкала прибора, расположенного на лицевой панелииспытательногомодуля, проградуированавградусахЦельсия.
Подключение образцов к омметру осуществляется с помощью переключателя,выведенногоналицевуюпанель.
Налицевойпанелирасположенирегулятортемпературытермостата. Здесь же указаны геометрические размеры образцов и приведены формулы для вычисленияподвижностиносителейзаряда.
Обработка результатов.
1. Рассчитаем удельное сопротивление исследуемых полупроводниковых материалов по экспериментальным данным для каждой температурной точки.
|
|
|
= |
|
|
||
Пример расчёта для кремния при T=298 K: |
|
||||||
|
|
970 0.03 |
|
|
|
|
|
Рассчитаем |
= |
2 10 |
−7 |
≈ 0.0065 Ом м |
|||
материалов. |
|
|
|
|
|
|
|
|
удельные проводимости исследуемых полупроводниковых |
||||||
|
|
эксп = 1 |
|
|
|||
Пример расчёта для Si при T = 298 К: |
|
|
См |
||||
|
|
|
1 |
|
≈ 154.6 |
||
|
= 0.0065 Ом м |
м |
|||||
Данные занесены в таблицу 1.3:
