161

Приложение №2

Редукторы цилиндрические соосные двух- и трехступенчатые Редукторы Ц2С-40...250 uН=8...50

ЦЗС-40...250 uН=40...200

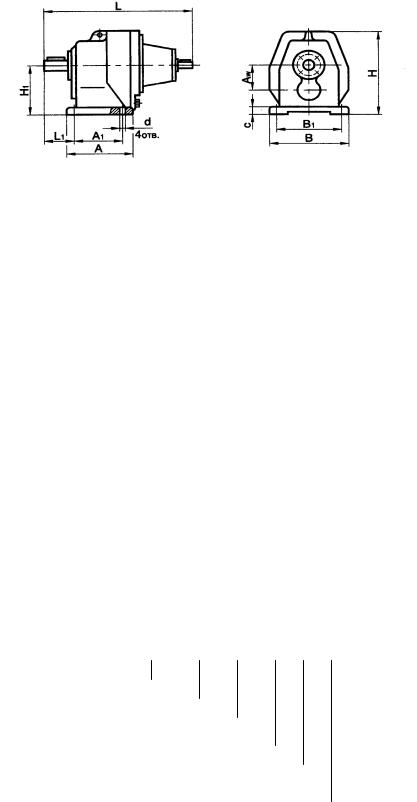

Основные размеры и масса редукторов

Типоразмер		Aw	А	А1	В	В1	L	L1	Н	H1	c	d	Масса
редуктора							мм						кг

Ц2С	-40	40	135	110	160	135	220	60	200	70	12	10	10,5
Ц3С	-40
Ц3С

Ц2С	-50	50	135	110	160	135	245	60	200	70	12	10	12
Ц3С	-50
Ц3С

Ц2С	-63	63	185	150	215	180	305	90	268	80	16	12	16
Ц3С	-63
Ц3С
Ц2С	-80	80	205	165	275	230	320	105	322	100	22	15	24
Ц3С	-80
Ц3С

Ц2С	-100	100	255	200	305	280	395	128	377	112	25	19	35
Ц3С	-100
Ц3С
Ц2С	-125	125	325	270	355	300	480	160	435	140	28	19	60
Ц3С	-125
Ц3С
Ц2С	-160	160	370	300	405	345	535	180	530	170	32	22	78
Ц3С	-160
Ц3С

Ц2С	-200	200	440	360	555	485	670	200	675	200	36	26	160
Ц3С	-200
Ц3С

Ц2С	-250	250	490	400	555	485	765	240	775	250	42	32	220
Ц3С	-250
Ц3С

Пример условного обозначения

Редуктор Ц2С - 100-12,5 -110 -К - У2 Тип редуктора ________________

Межосевое расстояние, мм ___________

Передаточное число _____________________

Вариант расположения по способу монтажа ____

Исполнение конца тихоходного вала ______________

Климатическое исполнение и категория размещения по ГОСТ15150-69 _____________

162

Приложение №2

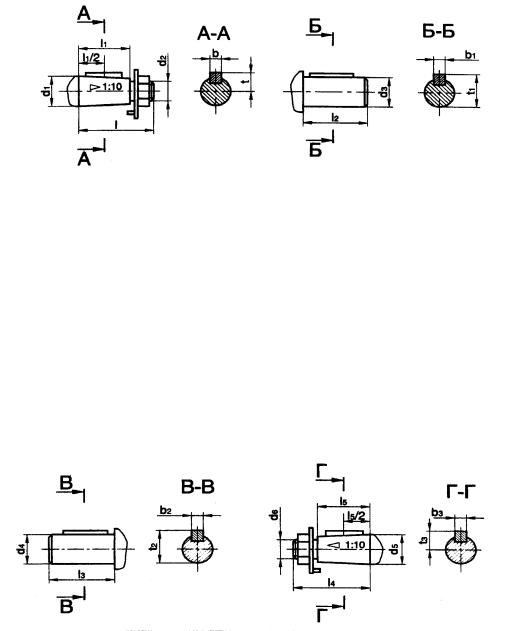

Размеры концов быстроходного вала

Aw	d1	d2	d3	I	I1	I2	b	b1	t	t1
Aw					мм
					мм
40	14	М8х1	14	30	18	30	3	5	8,55	16
50	18	М10х1,25	18	40	28	40	4	6	9,8	20,5
63	22	М12х1,25	22	50	36	50	4	6	11,6	24,5
80	22	М12х1,25	22	50	36	50	4	6	11,6	24,5
100	25	М16х1,5	25	60	42	60	5	8	13,45	28
125	28	М16х1,5	28	60	42	60	5	8	14,95	31
160	35	М20х1,5	35	80	58	80	6	10	18,55	38
200	45	М30х2	45	110	82	110	12	14	23,45	48,5
250	55	М36х3	55	110	82	110	14	16	28,95	59

Размеры концов тихоходного вала

Aw	d4	d5	d6	I3		I4	I5	b2	b3	t2	t3
Aw					мм
					мм
40	22	22	М12х1,25	50		50	36	6	4	24,5	11,6
50	25	25	М16х1.5	60		60	42	8	5	28	13,45
63	28	28	М16х1,5	60		60	42	8	5	31	14,95
80	35	35	М20х1,5	80		80	58	10	6	38	18,55
100	45	45	М30х2	110		110	82	14	12	48,5	23,45
125	55	55	МЗ6х3	110		110	82	16	14	59	28,95
160	70	70	М48х3	140		140	105	20	18	62,5	36,38
200	90	90	М64х4	170		170	130	25	22	95	46,75
250	110	110	М80х4	210		210	165	28	25	116	55,88

163

Приложение №2

Таблица мощностей цилиндрических редукторов (Ц, Ц2С, Ц3С) и мотор-

		Частота
		вращения
Количество	uн	(об/мин)
ступеней	uн			40			50			63			80
ступеней				40			50			63			80
		n2	P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,
			кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм
	1,6	450	1,1	20	559	1,5	35	740	3,0	63	990	5,5	112	1320
	2,0	400		19	545		32	710		60	970		120	1370
	2,5	355	0,75	17,5	523	1,1	30	685	2,2	64	1000	4,0	101	1260
Одноступенчатый	3,15	315		19	545		28	660		62	985		120	1370
	4,0	280		15	484	0,75	25	625	1,5	65	1010		122	1380
	5,0	250	0,55	18	530		28	660		58	950	3,0	115	1340
	6,3	224		17,5	523		30	685		65	1010		124	1390
		224		17,5	523		30	685		65	1010		124	1390
	8	200	1,1	45	1680	1,5	70	2090	3,0	135	2900	5,5	250	3960
	10	180	0,75	42	1620	1,5	75	2165		143	3000		280	4200
	12,5	160		40	1580	1,1	72	2121	2,2	130	3000		310	4400
	16	140		43	1640		80	2240		150	3100		302	4800
	20	125	0,55	45	1680		85	2300		160	3200	4,0	307	4400
	25	112		51	1785		100	2500		187	3300		332	4600
		112		51	1785		100	2500		187	3300		332	4600
	31,5	100		40	1580	0,75	73	2140	1,5	138	2900	3,0	280	4200
	40	100		40	1580	0,75	73	2140	1,5	138	2900	3,0	280	4200
	40	90		43	1640		80	2240		153	3100		310	4400
	50	90		43	1640		80	2240		153	3100		310	4400
Двухступенчатый	50	80	0,37	53	1820		95	2440		174	3300		340	4600
		80	0,37	53	1820		95	2440		174	3300		340	4600
		71		45	1680	0,55	80	2240	1,1	150	3000		399	5000
		71		45	1680	0,55	80	2240	1,1	150	3000		399	5000
		63		50	1770		90	2370		162	3200	2,2	308	4400
		56		55	1850		100	2300		187	3300		366	4800
		50		63	1985		125	2790		206	3400		408	5000
		45	0,25	47	1715		86	2320	0,75	154	3100	1,5	304	4400
		40		50	1770	0,37	95	2440		168	3200		345	4600
		35,5		58	1900		105	2560		190	3300		368	4800
		31,5	0,18	50	1770	0,25	90	2370	0,55	165	3100	1,1	325	4500
		28		55	1850		97	2460		175	3300		368	4800
	40	25	0,12	50	1770	0,25	90	2370	0,55	180	3350	1,1	370	4800
	50	22,4		48	1730	0,18	85	2300	0,37	158	3100	0,75	320	4500
	63	20		55	1850		95	2440		175	3300		360	4740
	71	18		60	1940		105	2561		190	3200		392	4900
	80	16	0,09	50	1770		110	2620		200	3540		400	5000
Трехступенчатый	90	14		62	1970		105	2560	0,25	180	3350		380	4870
		14		62	1970		105	2560	0,25	180	3350		380	4870
	100	12,5		57	1890	0,12	103	2540		187	3100	0,55	405	5000
	125	12,5		57	1890	0,12	103	2540		187	3100	0,55	405	5000
	125	9,0	0,06	55	1850	0,09	102	2525	0,18	185	3100	0,37	387	4850
	160	9,0	0,06	55	1850	0,09	102	2525	0,18	185	3100	0,37	387	4850
	160	7,1		65	2015		122	2760		220	3300	0,25	335	4550
	180	7,1		65	2015		122	2760		220	3300	0,25	335	4550
	180	5,6	0,04	60	1940	0,06	110	2620	0,12	198	3200		410	5100
	200	5,6	0,04	60	1940	0,06	110	2620	0,12	198	3200		410	5100
	200	4,5		65	2015	0,04	100	2500	0,09	180	3350	0,18	390	4940
		4,5		65	2015	0,04	100	2500	0,09	180	3350	0,18	390	4940
		3,55	0,025	70	2090		125	2795		225	3300		420	5150

одно-, двух-, трехступенчатых редукторов (МЦ, МЦ2С, МЦ3С)

164

Приложение №2

Aw,

мм

	100			125			160			200			250
P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,
кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм
11	230	1900	18,5	395	2485	30	635	3150	55	1080	4100	90	1835	5400
	250	1980		440	2620		700	3310		1200	4330		2050	5660
7,5	260	2015		495	2780		795	3575		1350	4600		2295	6000
	240	1940	15	420	2560	22	700	3310	45	1300	4510	75	2000	5590
	265	2030		470	2710		750	3420	37	1275	4470		2165	5800
	260	2015	11	400	2500	18,5	680	3260	30	1100	4145	55	2000	5590
5,5	230	1900		440	2620		710	3330		1200	4330		2040	5650
11	540	3950	22	1000	7900	37	1750	10450	75	3500	14790	132	6050	19450
	575	6100	18,5	940	7700		1890	10870	55	3045	13800	100	5480	18500
	650	6400		1070	8200	30	1925	10970		3465	14700		6235	19740
7,5	490	5600		1165	8600		2090	11430		3765	15340		6775	20580
	565	5900	15	1105	8300	22	1990	11150	45	3585	14970	90	6455	20100
	620	6300		1210	8700		2175	11660		3915	15640		7045	20990
5,5	515	5800		1410	9400		2535	12600		4465	16700		8035	22400
	545	5900	11	1140	8500	18,5	2050	11320	37	3690	15200	75	6640	20370
	645	6350		1325	9100		2250	11860	30	4050	15910		7290	21300
	710	6700		1410	9400		2535	12600		4465	16700		8035	22400
4,0	598	6200	7,5	1160	8500	15	2080	11400	22	3745	15300	45	6740	20500
	675	6500		1200	8700		2160	11620		3890	15600		7000	20900
3,0	566	6900	5,5	1045	8100	11	1880	10840	18 ,5	3385	14545	37	6090	19510
	596	6100		1120	8400		2015	11220		3625	15050	30	6525	20200
	705	6600		1250	8800		2250	11860	15	4050	15910		7290	21345
	710	60		1340	9200	7,5	2410	12270		4335	16460		7800	22080
2,2	655	6300	4,0	1160	8500		2085	11400		3755	15320	22	6760	20550
	665	6400		1245	8800		2245	11840	11	4040	15890		7270	21300
2,2	710	6660	4,0	1400	9300	7,5	2400	12250	11	4400	16580	22	8050	22430
1,5	631	6350	3,0	1250	8800	5,5	2250	11860		4050	15900	18,5	7290	21350
	680	6520		1420	9400		2600	12750		4620	16990		7900	22220
1,1	570	5950		1500	9600		2550	12620	7,5	4590	16900	15	8260	20650
	650	6370		1420	9520		2400	12250		4650	17050		8420	22940
	700	6620		1320	9290		2500	12500		4700	17140		7900	22220
	750	6900	2,2	1550	9700	4,0	2035	11280		4740	17210	11	8530	23100
0,75	750	6900	1,5	1540	9650	2,2	2620	12800	5,5	4715	17200	7,5	8486	23030
0,55	720	6800	1,1	1435	9500	1,5	2440	12350	4,0	4390	16570	5,5	7900	22220
0,37	620	6200	0,75	1240	8800		2110	11500	2,2	3795	15400	4,0	6830	20660
	700	6620		1400	9360		2300	12000		4050	15910		7290	21340
0,25	650	6300	0,55	1435	9500	1,1	2440	12350	1,5	4390	16550	3,0	7900	22220

		165
Приложение №3
	Технические данные двигателей серии АИР
	(тип/асинхронная частота вращения, мин-1)

Мощность		Синхронная частота, мин-1
Р, кВт	3000	1500	1000	750
0,37	–	–	71А6/915	–
0,55	–	71А4/1357	71В6/915	–
0,75	71А2/2820	71В4/1350	80А6/920	90LA8/695
1,1	71В2/2805	80A4/1395	80В6/920	90LB8/695
1,5	80А2/2850	80В4/1395	90L6/925	100L8/702
2,2	80В2/2850	90L4/1395	100L6/945	112МА8/709
3	90L2/2850	100S4/1410	112МА6/950	112МВ8/709
4	100S2/2850	100L4/1410	112МВ6/950	132S8/716
5,5	100L2/2850	112М4/1432	132S6/960	132М8/712
7,5	112М2/2895	132S4/1440	132М6/960	160S8/7273
11	132М2/2910	132М4/1447	160S6/9704	160М8/7273
15	160S2/29101	160S4/14552	160М6/9705	180М8/731
18,5	160М2/29101	160М4/14552	180М6/9803	–
22	180S2/29191	180S4/14623	–	–
30	180М2/29251	180М4/14701	–	–

Примечание. 1. Отношение максимального вращающего момента к номи-

нальному Тmax/Т=2,2; для отмеченных знаками: 1- Тmax/Т=2,7; 2- Тmax/Т=2,9; 3- Тmax/Т=2,4; 4- Тmax/Т=2,5; 5- Тmax/Т=2,6.

2. Пример обозначения двигателя: «Двигатель AИP100L2 ТУ 16-525.564- 84»
