156

Приложение №2

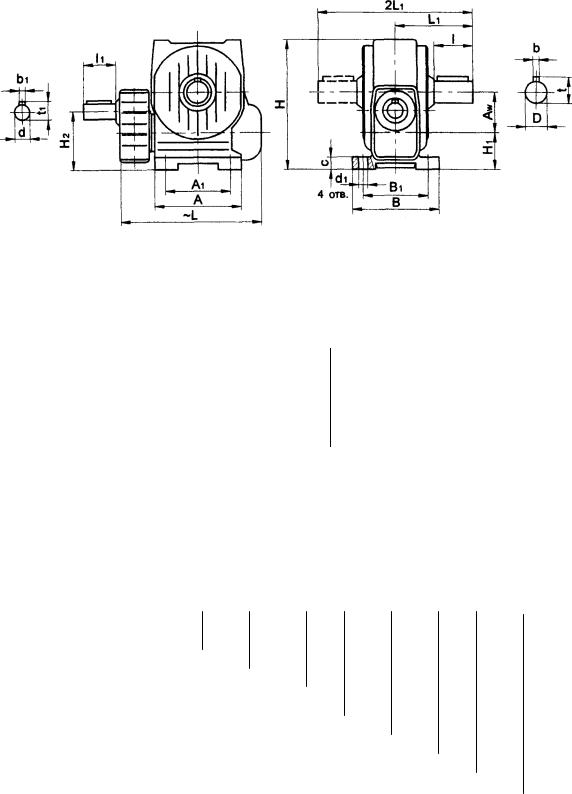

Редукторы ЦЧ-200...500, u=16...250

Основные размеры и масса редукторов

Типо-	Aw	A	A1	B	B1	c	H	H1	H2		L	L1	D	d1	d	I	I1	b	b1	t	t1	Мас
размер										мм												са,
																						кг
ЦЧ-200	200	400	315	350	295	50	575	150	250		724	308	80	40	22	130	60	22	12	85	43	300
ЦЧ-250	250	480	385	415	355	60	705	180	305		864	352	90	50	26	140	70	25	14	95	53,5	500
ЦЧ-320	320	590	480	490	420	70	875	220	380		1060422		120	50	33	170	80	32	14	127	53,5	880
ЦЧ-400	400	750	605	585	510	85	1090	260	460		1280540		160	60	39	240	90	40	18	169	64	1600
ЦЧ-500	500	920	800	720	630	100	1340	320	570		1540650		180	60	45	290	100	45	18	190	64	2700

Примечания.

1.При необходимости конец тихоходного вала может быть выполнен коническим, в виде части зубчатой муфты для присоединения приборов управления.

2.При необходимости полый вал может быть выполнен для шлицевого или шпоночного соединения.

Пример условного обозначения

Редуктор ЦЧ -200 -40 -51 -1 -Ц -В -У2

Тип редуктора _________

Межосевое расстояние, мм ___

Передаточное число _______________

Вариант сборки _______________________

Вариант расположения червячной пары ________

Исполнение конца тихоходного вала _______________

Наличие вентилятора ________________________________

Климатическое исполнение и категория ______________________

размещения по ГОСТ 15150-69

157

Приложение №2

Таблица мощностей цилиндро-червячных

	Частота
	вращения
Uн	(об/мин)
Uн				40			50			63			80			100			125
				40			50			63			80			100			125
	n1	n2	P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,
			кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм
	1500	93,75	0,4	31	0,77	0,84	70	0,82	1,36	115	0,83	3,2	280	0,85	5,8	515	0,87	9,2	850	0,87
16,0	1000	62,5	0,3	35	0,76	0,65	80	0,81	1,0	131	0,82	2,5	320	0,84	4,5	585	0,86	7,0	925	0,86
	750	46,88	0,25	38	0,75	0,50	86	0,80	0,85	142	0,82	2,1	350	0,83	3,6	630	0,85	5,8	1000	0,85
	1500	75	0,35	34	0,76	0,75	76	0,80	1,2	124	0,81	2,8	300	0,84	5,0	550	0,86	8,0	875	0,86
20,0	1000	50	0,26	38	0,75	0,56	85	0,79	1,36	139	0,80	2,3	360	0,83	3,8	610	0,85	6,0	980	0,85
	750	37,5	0,22	41	0,74	0,45	90	0,78	0,74	148	0,79	1,8	380	0,83	3,0	640	0,84	4,8	1040	0,85
	1500	60	0,30	35	0,75	0,64	80	0,78	1,01	127	0,79	2,4	310	0,83	4,1	560	0,85	6,7	905	0,85
25,0	1000	40	0,22	39	0,74	0,50	90	0,76	0,80	143	0,77	1,9	370	0,82	3,1	630	0,84	5,0	1000	0,84
	750	30	0,18	42	0,73	0,40	93	0,75	0,64	154	0,76	1,5	390	0,81	2,5	660	0,82	4,0	1060	0,83
	1500	47,62	0,2	31	0,75	0,45	70	0,77	0,8	125	0,78	1,7	280	0,83	3,0	500	0,83	5,0	850	0,84
31,5	1000	31,75	0,16	35	0,74	0,35	80	0,75	0,62	143	0,76	1,3	320	0,82	2,3	565	0,81	3,85	955	0,83
	750	23,81	0,13	38	0,73	0,29	86	0,74	0,52	155	0,75	1,0	340	0,80	1,9	605	0,80	3,15	1030	0,82
	1500	37,5	0,18	33	0,74	0,39	76	0,76	0,66	135	0,80	1,4	295	0,82	2,6	545	0,82	4,3	910	0,83
40,0	1000	25	0,13	37	0,73	0,30	85	0,75	0,50	150	0,79	1,05	330	0,82	1,9	600	0,81	3,25	1015	0,82
	750	18,37	0,11	40	0,72	0,24	90	0,74	0,39	158	0,78	0,87	350	0,79	1,5	610	0,80	2,6	1080	0,81
	1500	30	0,15	35	0,74	0,33	79	0,76	0,56	142	0,80	1,2	310	0,80	2,2	560	0,81	3,6	950	0,83
50,0	1000	20	0,11	39	0,73	0,25	88	0,74	0,42	159	0,79	0,9	345	0,79	1,6	620	0,80	2,75	1055	0,81
	750	15	0,10	41	0,71	0,20	91	0,72	0,33	163	0,78	0,72	360	0,78	1,3	650	0,79	2,15	1095	0,80
	1500	23,81	0,13	37	0,73	0,25	73	0,73	0,47	138	0,74	1,01	300	0,74	2,0	580	0,74	3,1	1000	0,81
63,0	1000	15,87	0,10	42	0,72	0,19	83	0,72	0,35	153	0,73	0,77	340	0,73	1,4	635	0,73	2,45	1140	0,78
	750	11,9	0,08	45	0,71	0,16	90	0,71	0,28	165	0,72	0,64	370	0,72	1,2	700	0,72	2,0	1230	0,75
	1500	18,75	0,11	40	0,72	0,22	79	0,72	0,41	151	0,73	0,94	350	0,73	1,75	660	0,74	3,15	1200	0,79
80,0	1000	12,5	0,08	45	0,70	0,16	88	0,70	0,31	168	0,71	0,73	395	0,71	1,33	730	0,72	2,3	1345	0,75
	750	9,38	0,07	47	0,69	0,13	94	0,69	0,25	181	0,70	0,60	425	0,70	1,1	770	0,71	1,9	1420	0,72
	1500	15	0,09	42	0,70	0,18	82	0,70	0,35	159	0,72	0,74	340	0,72	1,4	640	0,73	2,4	1160	0,76
100,0	1000	10	0,07	46	0,69	0,13	87	0,69	0,26	176	0,70	0,57	378	0,70	1,0	700	0,71	1,9	1300	0,73
	750	7,5	0,06	49	0,68	0,10	90	0,68	0,20	180	0,69	0,44	392	0,69	0,8	720	0,70	1,6	1420	0,71
	1500	12	0,07	41	0,69	0,13	70	0,69	0,24	136	0,70	0,45	245	0,71	0,95	545	0,72	1,9	1150	0,75
125,0	1000	8	0,06	47	0,68	0,10	80	0,68	0,19	154	0,69	0,32	270	0,70	0,67	570	0,71	1,5	1275	0,72
	750	6	0,05	50	0,67	0,08	89	0,67	0,15	159	0,68	0,26	280	0,69	0,54	600	0,70	1,2	1300	0,71
	1500	9,4	0,06	39	0,68	0,10	68	0,68	0,20	135	0,69	0,38	260	0,70	0,75	530	0,71	1,15	815	0,72
160,0	1000	6,25	0,04	44	0,67	0,08	76	0,67	0,15	149	0,68	0,28	285	0,69	0,53	545	0,70	0,86	900	0,71
	750	4,7	0,03	48	0,66	0,06	79	0,66	0,12	154	0,67	0,22	300	0,68	0,42	570	0,69	0,68	940	0,70
	1500	7,5	-	-	-	0,07	63	0,66	0,13	110	0,67	0,28	240	0,68	0,50	420	0,69	0,88	770	0,69
200,0	1000	5	-	-	-	0,06	69	0,65	0,10	119	0,66	0,21	265	0,66	0,34	440	0,68	0,66	855	0,68
	750	3,75	-	-	-	0,04	72	0,65	0,08	128	0,65	0,17	275	0,65	0,27	460	0,67	0,52	890	0,67
	1500	6	-	-	-	0,06	58	0,60	0,10	100	0,61	0,20	200	0,62	0,38	380	0,63	0,68	690	0,64
250,0	1000	4	-	-	-	0,04	62	0,58	0,08	110	0,59	0,15	220	0,61	0,26	390	0,62	0,51	760	0,63
	750	3	-	-	-	0,03	64	0,56	0,07	119	0,57	0,13	240	0,59	0,21	400	0,60	0,41	800	0,61

158

Приложение №2

редукторов ЦЧ и мотор – редукторов МЦЧ

Aw,

мм

	160			200			250			320			400			500
P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,
кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм
17,9	1600	0,88	28,3	2560	0,89	53,0	4880	0,90	85,0	7870	0,91	127,0	11800	0,91	156,0	14600	0,92
13,5	1800	0,87	21,7	2920	0,88	41,0	5560	0,89	64,0	8800	0,90	96,0	13200	0,90	117,0	16300	0,91
10,5	1950	0,87	17,8	3150	0,87	33,5	6000	0,88	51,0	9200	0,89	75,0	13800	0,89	93,5	17100	0,90
15,2	1690	0,87	24,0	2660	0,87	45,0	5100	0,89	74,2	8500	0,90	115,5	13100	0,90	144,0	16500	0,91
11,5	1890	0,86	18,1	2980	0,86	33,6	5720	0,88	55,0	9520	0,89	87,0	14600	0,98	108,5	18400	0,90
9,25	2000	0,85	14,4	3160	0,86	27,4	6010	0,86	44,6	10000	0,88	69,0	15400	0,88	86,0	19500	0,89
12,9	1760	0,86	20,1	2750	0,86	38,3	5300	0,87	62,0	8800	0,89	97,5	13800	0,89	120,0	17200	0,90
9,7	1960	0,85	15,1	3070	0,85	28,7	5890	0,86	46,6	9800	0,88	72,0	15100	0,88	90,5	19200	0,89
7,7	2060	0,84	12,2	3270	0,84	22,9	6190	0,85	37,5	10300	0,87	58,0	16000	0,87	72,0	20100	0,88
10,7	1800	0,85	16,7	2850	0,85	30,3	5235	0,86	54,0	9765	0,89	85,0	15235	0,89	116,0	21100	0,90
8,3	2100	0,84	12,7	3250	0,85	22,9	5860	0,85	41,0	10900	0,89	64,0	17000	0,88	88,0	23600	0,89
6,7	2200	0,83	10,8	3600	0,84	18,2	6220	0,85	33,0	11400	0,87	51,0	17900	0,87	70,0	24800	0,88
8,9	1900	0,84	13,6	2910	0,84	25,4	5500	0,85	45,5	10200	0,88	73,0	16450	0,88	100,0	22800	0,89
6,7	2120	0,83	10,2	3260	0,84	19,2	6160	0,84	34,0	11400	0,87	55,0	18400	0,87	76,0	25500	0,88
5,4	2245	0,82	7,8	3430	0,83	15,2	6530	0,83	26,0	12000	0,87	43,0	19300	0,86	59,0	26800	0,87
7,4	1980	0,84	11,2	3200	0,84	21,0	5610	0,84	38,0	10450	0,86	78,5	17500	0,87	91,0	25600	0,88
5,6	2195	0,82	8,5	3390	0,83	15,8	6280	0,83	29,0	11660	0,85	47,5	19500	0,86	69,0	28700	0,87
4,45	2285	0,81	6,7	3500	0,82	12,6	6600	0,82	22,5	12250	0,84	38,0	20500	0,85	55,0	30000	0,86
6,1	2000	0,82	9,5	3150	0,83	17,3	5720	0,83	31,0	10610	0,85	55,5	19180	0,86	95,0	33060	0,87
7,4	2280	0,81	7,2	3530	0,82	12,9	6400	0,82	23,5	11800	0,84	42,0	21500	0,85	71,0	37000	0,86
3,85	2465	0,80	5,8	3740	0,81	10,3	6720	0,81	19,0	12500	0,83	34,0	22600	0,83	57,0	38900	0,85
6,1	2500	0,81	9,4	3870	0,82	17,0	7200	0,83	32,0	13600	0,84	57,0	24900	0,85	96,0	42000	0,86
4,6	2800	0,80	7,0	4340	0,81	12,6	7900	0,82	22,0	14000	0,83	43,0	27800	0,84	71,0	46200	0,85
3,7	3000	0,79	5,7	4600	0,80	9,5	8200	0,81	17,0	14200	0,82	34,0	29000	0,83	54,5	48500	0,84
4,6	2360	0,80	7,2	3740	0,82	13,3	6960	0,82	24,4	12900	0,83	44,0	23500	0,84	74,0	40100	0,85
3,5	2650	0,80	5,5	4230	0,81	9,9	7800	0,82	18,0	14300	0,82	33,0	26300	0,83	55,0	44110	0,84
2,8	2840	0,79	4,4	4480	0,80	7,85	8100	0,81	14,0	14840	0,81	26,5	27600	0,82	43,5	46000	0,83
3,0	1900	0,79	5,0	3230	0,81	9,4	6080	0,82	22	11000	0,82	29	19400	0,83	50,0	33400	0,84
2,3	2130	0,78	4,0	3600	0,79	6,9	6600	0,81	12,5	12300	0,81	22	21300	0,82	37,0	36700	0,83
1,8	2260	0,78	3,1	3800	0,78	5,7	7010	0,79	10,0	13000	0,80	17,0	22400	0,81	29,0	38000	0,82
2,2	1690	0,77	3,6	2820	0,79	6,8	5430	0,81	14,5	10270	0,81	23,0	18900	0,82	35,0	28700	0,83
2,0	2130	0,72	2,4	3100	0,86	5,1	6080	0,80	10	11500	0,80	17,3	20800	0,81	26,0	31500	0,82
1,6	2200	0,71	2,2	3210	0,73	4,1	6300	0,77	7,5	12100	0,79	13,7	21800	0,80	20,0	32100	0,81
1,6	1550	0,74	2,6	2610	0,78	4,8	4910	0,80	8,9	9100	0,80	12,0	12100	0,81	18,7	19500	0,82
1,3	1740	0,70	2,0	2870	0,73	3,7	5390	0,77	6,7	10000	0,78	8,7	13300	0,80	14,0	21400	0,81
1,1	1830	0,68	1,7	3010	0,70	3,1	5660	0,73	5,3	10500	0,77	6,9	13900	0,79	11,0	22520	0,80
1,4	1470	0,65	2,2	2350	0,66	4,2	4470	0,67	8,5	9200	0,68	10,5	11150	0,69	17,1	19100	0,70
1,0	1500	0,64	1,7	2600	0,65	2,9	4540	0,66	5,8	9310	0,67	7,6	11800	0,68	11,8	19400	0,69
0,8	1540	0,62	1,3	2700	0,63	2,3	4630	0,64	4,6	9500	0,65	5,7	12000	0,66	9,1	19800	0,68

159

Приложение №2

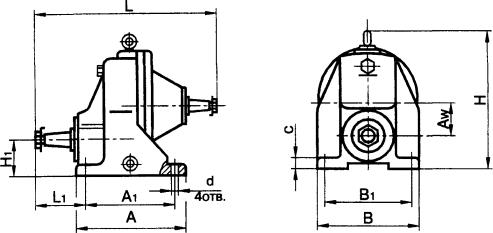

Редукторы цилиндрические одноступенчатые Редукторы Ц-40...250 u=1,6...6,3

Основные размеры и масса редукторов

Типоразмер	Aw	А		А1	В	В1		L		L1	Н	H1	c	d	Масса,
Типоразмер															Масса,
редуктора							мм								кг

Ц-40	40	135		110	160	135	220		60		200	70	12	10	10,5
Ц-50	50	135		110	160	135	245		60		200	70	12	10	12
Ц-63	63	185		150	215	180	305		90		268	80	16	12	16
Ц-80	80	205		165	275	230	320		105		322	100	22	15	24
Ц-100	100	255		200	305	280	395		128		377	112	25	19	35
Ц-125	125	325		270	355	300	480		160		435	140	28	19	60
Ц-160	160	370		300	405	345	535		180		530	170	32	22	78
Ц-200	200	440		360	555	485	670		200		675	200	36	26	160
Ц-250	250	490		400	555	485	765		240		775	250	42	32	220
			Пример условного обозначения
				Редуктор Ц - 100 - 4,0-110-К - У2
Тип редуктора ________________
Межосевое расстояние, мм ___________
Передаточное число _____________________
Передаточное число _____________________
Вариант расположения по способу монтажа ___
Исполнение конца тихоходного вала ____________
Климатическое исполнение и
категория размещения по ГОСТ15150-69 _____________
категория размещения по ГОСТ15150-69 _____________

160

Приложение №2

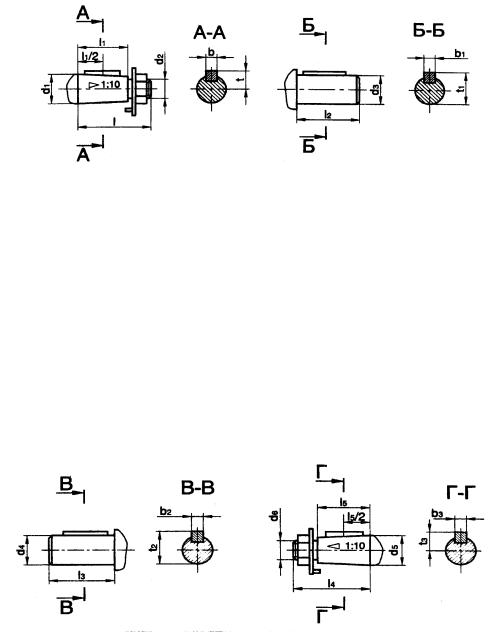

Размеры концов быстроходного вала

Типоразмер	d1	d2	d3	I		I1	I2	b	b1	t	t1
редуктора					мм
Ц-40	11	М6	11	23		15	23	2	4	11,05	12,5
Ц-50	14	М8х1	14	30		18	30	3	5	8,55	16
Ц-63	18	М 10х1,25	18	40		28	40	4	6	9,8	20,5
Ц-80	22	М12х1,25	22	50		36	50	4	6	11,6	24,5
Ц-100	25	М16х1,5	28	60		42	60	5	8	14,95	31
Ц-125	28	М20х1,5	35	80		58	80	6	10	18,55	38
Ц-160	35	М30х2	45	110		82	110	12	14	23,45	48,5
Ц-200	45	М36х3	55	110		82	110	14	16	28,95	59
Ц-250	55	М48х3	70	140		105	140	18	20	36,38	62,5

Размеры концов тихоходного вала

Типоразмер	d4	d5	d6	I3	I4	I5	b2	b3	t2	t3
редуктора				мм
Ц-40	14	14	М8х1	30	30	18	5	3	16	8,55
Ц-50	18	18	М10х1,25	40	40	28	6	4	20,5	9,8
Ц-63	22	22	М12х1,25	50	50	36	6	4	24,5	11,6
Ц-80	28	28	М16х1,5	60	60	42	8	5	31	14,95
Ц-100	35	35	М20х1,5	80	80	58	10	6	38	18,55
Ц-125	45	45	М30х2	110	110	82	14	12	48,5	23,45
Ц-160	55	55	М36х3	110	110	82	16	14	59	28,95
Ц-200	70	70	М48х3	140	140	105	20	18	62,5	36,38
Ц-250	90	90	М64х4	170	170	130	25	22	95	46,75
