151

Приложение №2

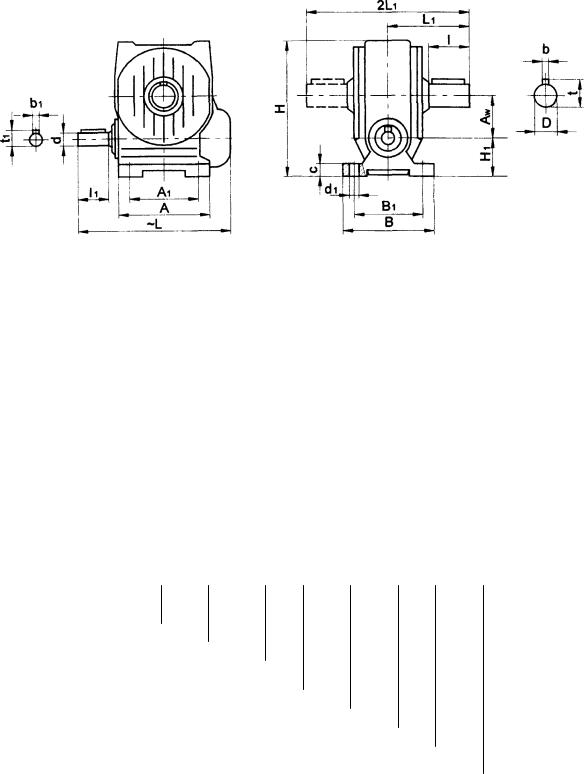

Редукторы Ч-200...500, u=8...80

Основные размеры и масса редукторов

Типо-	Aw	А	А1	В	В1	c	Н	H1	L	L1	I	I1	D	d	d1	b	b1	t	t1	Масса
размер	мм																			кг
Ч-200	200	400	315	350	295	50	575	150	610	308	130	90	80	45	22	22	14	85	48,5	250
Ч-250	250	480	385	415	355	60	705	180	725	352	140	100	90	50	26	25	14	95	48,5	400
Ч-320	320	590	480	490	420	70	875	220	920	422	170	120	120	70	33	32	20	127	74,5	780
Ч-400	400	750	605	585	510	85	1090	260	1100	540	240	140	160	90	39	40	25	169	95	1500
Ч-500	500	920	800	720	630	100	1340	320	1360	650	290	160	180	100	45	45	28	190	106	2600

Примечания.

1.При необходимости конец тихоходного вала может быть выполнен коническим, в виде части зубчатой муфты для присоединения приборов управления.

2.При необходимости полый вал может быть выполнен для шлицевого или шпоночного соединения.

Пример условного обозначения

Редуктор Ч -250 -16 -51 -1 -К -В -УЗ

Тип редуктора _________

Межосевое расстояние, мм ___

Передаточное число _______________

Вариант сборки _______________________

Вариант расположения червячной пары ________

Исполнение конца тихоходного вала _______________

Наличие вентилятора ________________________________

Климатическое исполнение и категория ______________________

размещения по ГОСТ 15150-69

152

Приложение №2

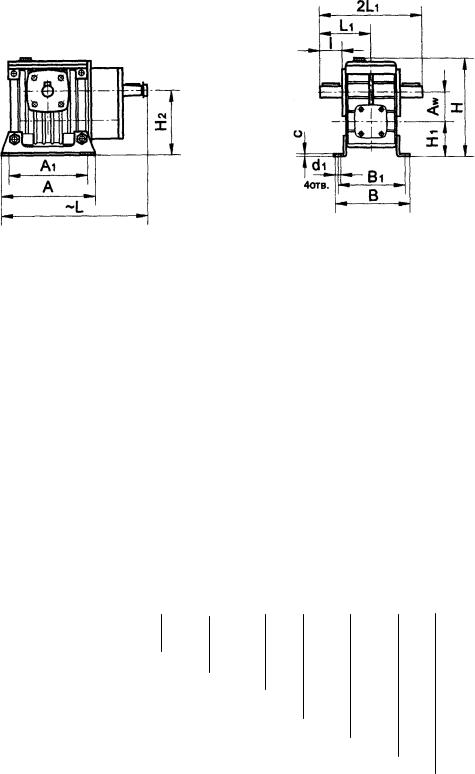

Редукторы ЦЧ-40...160, u=16...250

Основные размеры и масса мотор-редукторов

Типораз-	Aw	A	A1	B		B1	c		H	H1	H2	L	L1	d1	Масса, кг
мер							мм								Масса, кг
мер							мм
ЦЧ-40	40	180	150	164		140	4		18	72	11	270	90	13	9
ЦЧ-50	50	135	110	135		110	12		16	40	90	335	110	9	12
ЦЧ-63	63	220	180	197		165	5		23	82	14	360	100	13	19
ЦЧ-80	80	260	225	212		185	5		26	92	17	420	125	15	28
ЦЧ-100	100	240	200	175		140	18		31	100	20	520	225	19	74
ЦЧ-125	125	275	230	230		190	22		39	111	23	650	230	19	119
ЦЧ-160	160	350	300	280		230	30		50	140	30	750	280	22	200

			Пример условного обозначения
	Редуктор ЦЧ				-63			-40		-52	-1 -Ц			-У2

Тип редуктора _________

Межосевое расстояние, мм ___

Передаточное число _______________

Вариант сборки _______________________

Вариант расположения червячной пары ________

Исполнение конца тихоходного вала _______________

Климатическое исполнение и категория _________________

размещения по ГОСТ 15150-69

153

Приложение №2

Таблица мощностей червячных редукторов Ч

	Частота
	вращения
Uн	(об/мин)
Uн				40			50			63			80			100			125
				40			50			63			80			100			125
	n1	n2	P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,
			кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм
	1500	187,5	0,6	28	0,87	1,2	56	0,88	2,3	105	0,89	4,6	212	0,91	8,0	387	0,92	13,5	650	0,93
8,0	1000	125	0,5	30	0,86	1,0	66	0,87	1,6	109	0,87	3,6	250	0,90	6,5	462	0,91	10,5	750	0,92
	750	93,75	0,4	31	0,85	0,8	71	0,86	1,3	115	0,96	3,1	280	0,89	5,5	515	0,90	9,0	850	0,91
	1500	150	0,5	28	0,85	0,9	51	0,87	1,8	100	0,88	3,4	150	0,90	6,3	375	0,91	10,5	630	0,92
10,0	1000	100	0,4	30	0,83	0,7	60	0,85	1,2	104	0,86	2,6	224	0,89	5,1	450	0,90	8,2	725	0,91
	750	75	0,3	31	0,83	0,6	65	0,85	1,0	110	0,86	2,2	250	0,88	4,3	500	0,89	7,1	825	0,90
	1500	120	0,4	26	0,83	0,7	52	0,86	1,3	93	0,88	2,8	195	0,89	5,3	387	0,90	8,5	630	0,91
12,5	1000	80	0,3	27	0,82	0,6	61	0,84	1,0	100	0,85	2,2	230	0,87	4,2	462	0,90	6,6	725	0,90
	750	60	0,2	28	0,81	0,5	66	0,83	0,8	105	0,85	1,8	250	0,86	3,6	575	0,88	5,7	825	0,89
	1500	93,75	0,4	30	0,81	0,7	56	0,83	1,4	120	0,84	2,5	218	0,86	4,2	387	0,88	7,3	670	0,88
16,0	1000	62,5	0,3	31	0,79	0,5	65	0,81	1,0	122	0,81	1,9	250	0,85	3,4	450	0,86	5,6	750	0,86
	750	46,88	0,2	31	0,77	0,4	71	0,80	0,8	125	0,80	1,7	280	0,83	2,8	500	0,85	4,8	850	0,86
	1500	75	0,3	30	0,76	0,5	52	0,81	1,0	110	0,83	1,6	195	0,84	3,4	375	0,86	5,8	670	0,87
20,0	1000	50	0,2	31	0,74	0,4	60	0,78	0,7	116	0,80	1,5	224	0,81	2,7	437	0,84	4,5	750	0,85
	750	37,5	0,2	31	0,72	0,3	65	0,77	0,6	120	0,79	1,2	243	0,79	2,3	487	0,81	3,8	825	0,84
	1500	60	0,2	28	0,73	0,4	51	0,76	0,8	100	0,81	1,5	195	0,83	2,7	375	0,85	4,5	615	0,85
25,0	1000	40	0,2	29	0,71	0,3	59	0,73	0,6	105	0,77	1,2	224	0,79	2,2	437	0,83	3,5	700	0,83
	750	30	0,1	29	0,7	0,3	64	0,72	0,4	110	0,76	1,0	243	0,78	1,8	475	0,80	2,9	775	0,82
	1500	47,6	0,3	36	0,7	0,4	58	0,73	0,9	130	0,74	1,6	250	0,78	2,6	412	0,79	4,9	800	0,80
31,5	1000	31,7	0,2	37	0,67	0,3	67	0,69	0,6	137	0,69	1,1	280	0,75	2,0	475	0,75	3,8	900	0,77
	750	23,8	0,1	37	0,65	0,3	71	0,68	0,5	138	0,68	1,0	300	0,72	1,7	575	0,74	3,3	1000	0,75
	1500	37,5	0,2	33	0,63	0,3	56	0,69	0,6	120	0,73	1,1	195	0,73	2,0	387	0,75	3,4	690	0,78
40,0	1000	25	0,1	34	0,6	0,3	65	0,66	0,5	122	0,68	0,9	218	0,71	1,6	437	0,72	2,7	775	0,74
	750	18,75	0,1	34	0,58	0,2	68	0,65	0,4	124	0,67	0,7	230	0,67	1,3	475	0,70	2,3	850	0,72
	1500	30	0,2	31	0,6	0,3	54	0,62	0,5	120	0,68	0,9	206	0,71	1,6	387	0,74	2,7	650	0,75
50,0	1000	20	0,1	32	0,57	0,2	60	0,61	0,4	125	0,64	0,8	230	0,66	1,3	437	0,71	2,1	725	0,72
	750	15	0,1	32	0,54	0,2	65	0,61	0,3	130	0,64	0,6	243	0,65	1,1	475	0,69	1,8	800	0,70
	1500	23,8	0,1	26	0,58	0,2	50	0,6	0,4	95	0,62	0,8	190	0,64	1,2	315	0,66	2,1	618	0,72
63,0	1000	15,87	0,1	28	0,54	0,2	56	0,57	0,3	100	0,61	0,6	212	0,62	0,9	345	0,63	1,7	700	0,69
	750	11,9	0,1	28	0,52	0,1	61	0,55	0,2	102	0,60	0,5	224	0,60	0,8	375	0,60	1,4	750	0,66
	1500	18,75	-	-	-	0,18	53	0,58	0,3	83	0,60	0,6	175	0,60	0,9	300	0,64	1,8	620	0,67
80,0	1000	12,5	-	-	-	0,13	56	0,57	0,2	85	0,57	0,4	190	0,58	0,7	335	0,60	1,4	635	0,64
	750	9,37	-	-	-	0,1	57	0,55	0,15	90	0,54	0,3	220	0,50	0,6	350	0,58	1,2	760	0,62

154

Приложение №2

мотор – редукторов МЧ

Aw,

мм

	160			200			250			320			400			500
P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,		P1,	M2,
кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм		кВт	Нм
25,6	1250	0,94	45,5	2180	0,94	60,1	2910	0,95	97,2	4720	0,95	135	6610	0,96	160	7790	0,96
20,0	1450	0,93	35,5	2480	0,93	55,8	4010	0,94	91,0	6530	0,94	130	9450	0,95	153	11210	0,96
16,9	1600	0,91	27,3	2560	0,92	50,9	4880	0,94	82,1	7865	0,94	123	11800	0,94	150	14600	0,95
19,0	1150	0,93	31,4	1860	0,93	45,4	2715	0,94	74,0	4430	0,94	108,5	6570	0,95	136	8215	0,95
14,7	1320	0,92	27,7	2430	0,92	39,4	3500	0,93	69,2	6150	0,93	103,4	9285	0,94	131	11790	0,94
12,7	1500	0,91	21,6	2500	0,91	36,0	4215	0,92	64,0	7500	0,92	99,6	11720	0,93	123,7	14645	0,93
15,4	1150	0,92	24,7	1810	0,92	38,4	2840	0,93	63,8	4720	0,93	98,6	7380	0,94	140	10700	0,95
11,9	1320	0,92	22,1	2400	0,91	34,9	3835	0,92	59,1	6490	0,92	93,4	10700	0,93	136	15125	0,93
10,3	1500	0,9	19,0	2730	0,9	33,0	4795	0,91	56,0	8115	0,91	90,7	13280	0,92	131	19180	0,92
15,0	1400	0,9	25,3	2345	0,91	35,4	3320	0,92	62,5	5860	0,92	94,8	8985	0,93	126,5	12110	0,94
11,7	1600	0,88	19,6	2695	0,9	32,0	4450	0,91	59,0	8200	0,91	89,0	12500	0,92	118	16800	0,93
10,0	1800	0,87	15,7	2850	0,89	28,6	5235	0,90	53,3	9765	0,90	82,2	15235	0,91	112,6	21100	0,92
10,2	1150	0,87	15,9	1845	0,91	27,0	3130	0,91	42,6	4940	0,91	64,0	7500	0,92	97,6	11560	0,93
8,0	1320	0,85	14,2	2410	0,89	24,4	4190	0,90	39,6	6880	0,91	59,3	10315	0,91	92,5	16250	0,92
7,0	1500	0,83	11,6	2630	0,89	22,6	5130	0,89	35,5	8130	0,90	54,5	12500	0,90	86,3	20000	0,91
8,0	1120	0,86	11,6	1660	0,9	19,7	2815	0,89	33,2	4815	0,91	54,0	7820	0,91	64,0	9385	0,92
6,5	1320	0,84	10,4	2190	0,88	17,5	3755	0,89	29,4	6255	0,89	48,0	10320	0,90	59,0	12825	0,91
5,3	1400	0,81	9,5	2600	0,86	16,2	4500	0,87	28,0	7820	0,88	45,3	12825	0,89	55,7	15960	0,90
9,4	1600	0,83	16,8	2930	0,87	22,0	4000	0,89	41,6	7510	0,90	65,5	12000	0,91	110	20320	0,91
7,3	1800	0,8	11,8	3020	0,85	20,0	5300	0,87	38,5	10200	0,88	59,0	15920	0,90	99,0	26930	0,90
6,2	2000	0,79	9,5	3145	0,83	16,8	5715	0,85	31,0	10610	0,86	55,0	19180	0,87	93,5	33060	0,88
6,1	1250	0,79	9,7	2100	0,85	16,3	3610	0,87	25,8	5770	0,88	41,0	9320	0,89	64,3	14740	0,90
4,9	1450	0,76	8,0	2530	0,83	14,5	4700	0,85	24,0	7820	0,86	39,0	12930	0,87	61,0	20750	0,89
4,2	1600	0,73	6,5	2680	0,81	12,0	5110	0,83	21,0	9025	0,84	36,0	15640	0,85	57,0	25565	0,88
4,8	1180	0,75	7,0	1850	0,83	11,5	3120	0,85	19,4	5300	0,86	32,0	8830	0,87	43,0	12050	0,88
3,7	1320	0,73	6,0	2350	0,81	10,5	4120	0,82	18,6	7355	0,83	29,7	12050	0,85	40,0	16470	0,86
3,1	1450	0,71	5,2	2620	0,8	9,3	4820	0,81	17,0	8830	0,82	28,0	14700	0,83	37,5	20300	0,85
3,6	1090	0,74	6,0	2000	0,82	9,0	3065	0,83	16,0	5465	0,85	28,0	9660	0,86	42,0	15000	0,87
2,9	1250	0,71	4,8	2270	0,79	8,2	3930	0,80	14,9	7330	0,82	26,7	13325	0,83	40,9	20650	0,84
2,3	1320	0,69	4,4	2600	0,73	7,2	4485	0,78	13,5	8660	0,80	24,0	15660	0,81	38,5	25320	0,82
3,1	1100	0,69	5,6	2100	0,74	8,0	3250	0,79	14,5	6100	0,83	23,6	10100	0,84	40,0	17500	0,86
2,5	1300	0,67	4,2	2300	0,72	7,2	4100	0,75	12,6	7500	0,78	22,5	14100	0,80	36,5	23100	0,83
2,1	1400	0,64	3,9	2800	0,70	6,2	4600	0,73	11,6	8950	0,76	20,7	16500	0,78	32,9	27200	0,81

155

Приложение №2

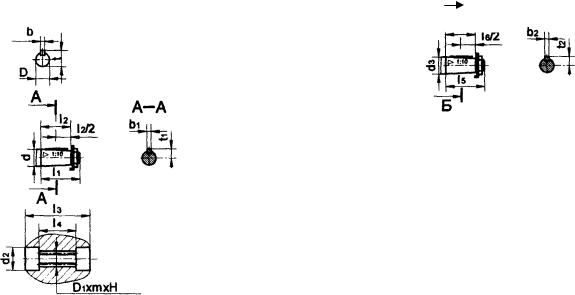

Размеры концов валов

Тихоходный вал

Быстроходный вал

| Б-Б

ГОСТ6033-80

Типо-	D	d	d2	d3	I	I1	I2	I3	I4	I5	I6		b	b1	b2	t	t1	t2	D1xmxH*
размер											мм
ЦЧ-40	18	-	23	16	28	-	-	112	72	-	28		6	-	3	20,5	-	8,5	22х1,5хН8
ЦЧ-50	25	-	30	18	42	-	-	110	70	-	28		8	-	4	28	-	9,8	28х1,5хН8
ЦЧ-63	28	-	33	22	42	-	-	108	68	-	36		8	-	4	31	-	11,6	32х1,5хН8
ЦЧ-80	35	-	41	25	58	-	-	116	66	-	42	10		-	5	38	-	13,45	40х1,5хН8
ЦЧ-100	-	45	45	32	-	110	82	205	90	80	58		-	12	6	-	23,45	17,05	45х2,0хН8
ЦЧ-125	-	55	60	32	-	110	82	230	110	80	58		-	14	6	-	28,95	17,05	55х2,5хН8
ЦЧ-160	-	70	72	40	-	140	105	275	130	110	82		-	18	10	-	36,375	20,95	70х2,5хН8

Примечания.

1.*При необходимости полый вал может быть выполнен для шпоночного соединения.

2.При необходимости конец тихоходного вала может быть выполнен в виде части зубчатой муфты для присоединения приборов управления.
