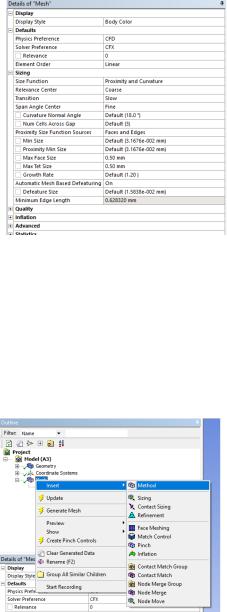

3. Для геометрии в которой сечения вдоль некоторого направления топологически идентичны рекомендуется при построении сетки применять метод Sweep. Данный метод п о- зволяет построить поверхностную сетку и «клонировать» ее вдоль направления. Для добавления данного метода щелчком ПКМ по ветке Mesh выбирается опция Method (рис. 12).

Рис. 12. Добавление метода щелчком ПКМ по ветке Mesh

16

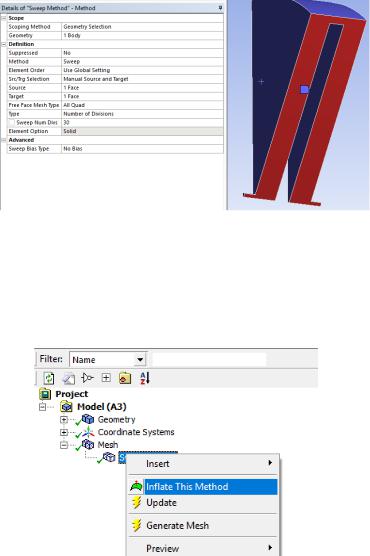

4. Проводится настройка указанного метода. Выбираются грани «Источник/Source» и «Цель/Tagret», соответствующие циклически периодическим граням. Также задается количество разбиений равное 30 (рис. 13).

Рис. 13. Настройка метода

5. Далее для корректного решения течения в пограничном слое необходимо построить слои призматических элементов на стенках расчетной области. Щелчком ПКМ по Sweep Method в дереве вызывается меню, в котором выбирается оп-

ция Inflate this method (рис. 14).

Рис. 14. Выбор опции Inflate this method

17

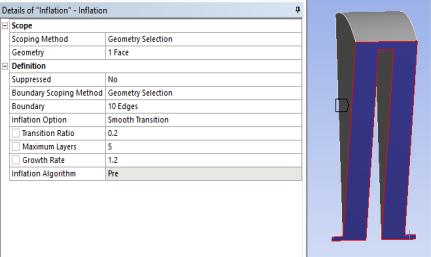

6. После выбора данной опции автоматически выбирается грань, заданная в качестве «Источник/Source». В качестве границ «Boundary» выбираются стенки корпуса и диска. Вводятся значения отвечающие за настройку толщины и количества призматических слоев. При выполнении самостоятельных работ всегда рекомендуется оценивать влияние размера элементов сетки и параметров призматического слоя на получаемые результаты решения.

Рис. 15. Выбор грани

7.Щелчком ПКМ по Mesh в дереве вызывается меню,

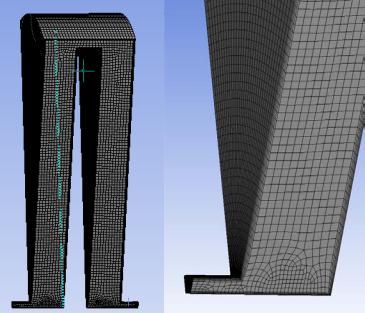

вкотором выбирается опция Generate Mesh. В течение некоторого промежутка времени происходит процесс генерации сетки. В зависимости от сложности геометрии и размера элемента на разных задачах данный процесс может занимать от нескольких минут (как в рассматриваемом случае) до нескольких часов (рис. 16). В ветке Mesh в разделе Statistics можно посмотреть количество узлов и элементов в сетке. При указанных настройках получено количество узлов ~170 тыс. и количество элементов ~156 тыс.

18

Рис. 16. Генерация сетки на объекте

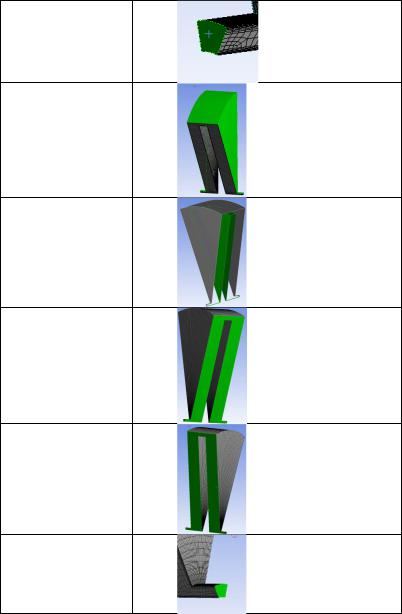

8. Финальным шагом при построении сетки является создание именованных групп поверхностей, которые будут использоваться при задании граничных условий в препроцессоре. Нажатием сочетания клавиш Ctrl+F осуществляется переход в области работы с геометрией к выбору геометрии. С помощью удерживания клавиши Ctrl можно выбрать группу поверхностей последовательно щелкнув по ним ЛКМ. После выбора требуемых поверхностей необходимо нажать «горячую» клавишу N которая вызовет меню ввода имени для выбранных поверхностей (рис. 17). После завершения указанных процедур в дереве построения появится новая ветка под на-

званием Named Selections.

19

Inlet

Stator

Rotor

Periodic_1

Periodic_2

Outlet

Рис. 17. Группы поверхностей
