Материал: Методические указания к выполнению лабораторно-практических и курсовых работ по дисциплине «Технология машиностроения». Сухачев Г.А., Коденцев С.Н

ФГБОУ ВО «Воронежский государственный технический университет»

Кафедра технологии машиностроения

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению лабораторно-практических и курсовых работ по дисциплине «Технология машиностроения. Проблемно ориентированное обеспечение производственной технологичности конструкций и изделий» для студентов направления 15.04.01 «Машиностроение» (программа магистерской подготовки «Современные технологии производства в машиностроении»), по дисциплине «Технология производства авиационных и ракетных двигателей» для студентов специальности 24.05.02 «Проектирование авиационных

и ракетных двигателей» и по дисциплине «Технологичность конструкций изделий для КМО» для студентов направления 15.03.05 «Конструкторско-технологическое обеспечение машиностроительных производств» (профиль «Технология машиностроения») всех форм обучения

Воронеж 2016

Составители: д-р техн наук Г.А. Сухачев, канд техн наук С.Н. Коденцев, аспирант Д.В. Силаев

УДК 621.9.06-529

Методические указания к выполнению лабораторно-прак- тических и курсовых работ по дисциплине «Технология машиностроения. Проблемно ориентированное обеспечение производственной технологичности конструкций и изделий» для студентов направления 15.04.01 «Машиностроение» (программа магистерской подготовки «Современные технологии производства в машиностроении»), по дисциплине «Технология производства авиационных и ракетных двигателей» для студентов специальности 24.05.02 «Проектирование авиационных и ракетных двигателей» и по дисциплине «Технологичность конструкций изделий для КМО» для студентов направления 15.03.05 «Конструкторско-технологическое обеспечение машиностроительных производств» (профиль «Технология машиностроения») всех форм обучения / ФГБОУ ВО «Воронежский государственный технический университет»; сост. Г.А. Сухочев, С.Н. Коденцев, Е.Г. Смольянникова. Воронеж, 2016. 31 с.

Представлены учебно-методические материалы для конструк- торско-технологической отработки конструкций деталей и заготовок на нетехнологичных примерах.

Методические указания подготовлены в электронном виде и содержатся в файле «РПДУ-мод.pdf».

Ил. 39. Библиогр.: 8 назв.

Рецензент д-р техн. наук, проф. А.В. Кузовкин Ответственный за выпуск зав. кафедрой канд. техн. наук, доц.

И.Т. Коптев

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

© ФГБОУ ВО «Воронежский государственный технический университет», 2016

2

ВВЕДЕНИЕ

Вопросы повышения прочностных и эксплуатационных свойств деталей машин, и машин в целом, за счет технологических приемов в настоящее время позволяет трактовать проблему технологичности конструкций в настоящее время значительно шире. Понятие технологичности конструкции: «под технологичностью конструкции следует понимать придание изделию такой конструктивной формы и применение таких материалов, которые обеспечивали бы, при условии выполнения машиной ее функций, наиболее простое, производительное, экономичное ее изготовление». При конструировании, выборе материалов и технологических процессов изготовления машины возможно и необходимо предусматривать наиболее рациональное решение трех групп задач технологичности конструкции. Первая группа использование всех технологических возможностей и правильный подбор материалов, для того чтобы облегчить осуществление конструктивных параметров, определяемых назначением машины. Создание многих видов машин разных категорий, особенно удачных по удельным показателям снижения веса их конструкций обеспечивается комбинированным применением процессов штамповки и сварки, а в мелких деталях штамповки и высокотемпературной пайки или широкого использования пустотелых трубчатых, катаных профилей. Изготовление сложных форм ряда деталей, например винтовых лопаток газовых турбин, может быть обеспечено путем применения прецизионного стального литья и электрических методов обработки. Указания предназначены для выполнения контрольной работы по дисциплине «Технологичность конструкции изделий для КМО». Они позволяют изучить методику отработки на технологичность конструкции изделий с целью повышения прочностных и эксплуатационных свойств деталей, а в итоге и изделий в целом, за счет использования прогрессивных технологий, том числе комбинированных методов обработки.

Лабораторно-практическая работа № 1 КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКАЯ ОТРАБОТКА КОНСТРУКЦИЙ ТИПОВЫХ ЛИТЫХ ЗАГОТОВОК НА ТЕХНОЛОГИЧНОСТЬ

Цель работы: Изучение основных понятий технологичности конструкции литых изделий. Изучение методики отработки на технологичность конструкции изделий такого типа и дать конкретные предложения по ее повышению.

Общая часть. Типовые литые детали, представленные на (рис. 1.1-1.10), обладают определенной нетехнологичностью конструкции.

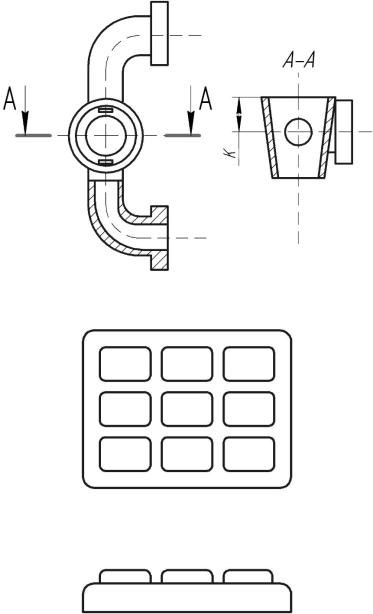

Рис. 1.1. Плита

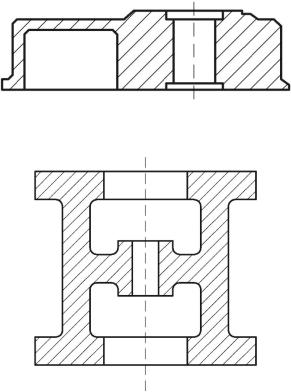

Рис. 1.2. Шкиф
