Материал: Методические указания к выполнению лабораторно-практических и курсовых работ по дисциплине «Технология машиностроения». Сухачев Г.А., Коденцев С.Н

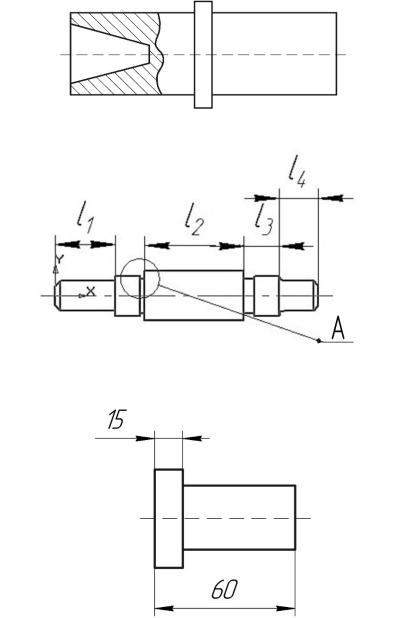

Рис. 4.2. Стержень

Рис. 4.3. Конструкция вала редуктора с различными длинами шеек

Рис. 4.4. Палец

19

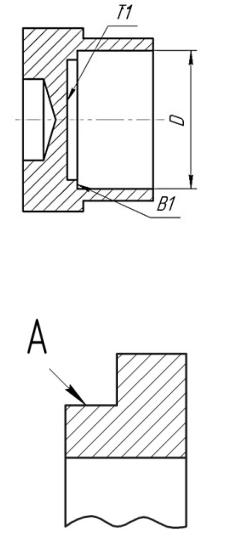

Рис. 4.5. Заглушка

Рис. 4.6. Деталь зубчатого колеса

20

Рис. 4.7. Скоба

Рис. 4.8. Крышка

21

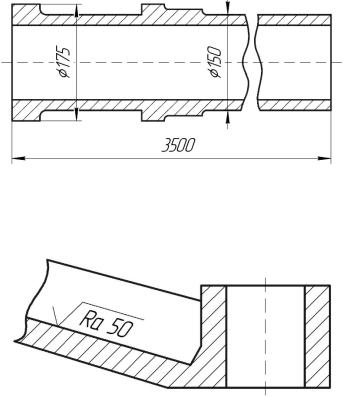

Рис. 4.9. Конструкция из цилиндра, изготавливаемого из поковки

Рис. 4.10. Деталь ручки

Практическая часть. Работа выполняется с помощью графических редакторов и прикладных программ типа КОМПАС. Провести качественную оценку технологичности конструкции, по рисункам из общей части, указанным преподавателем. Дать конкретные предложений (в виде рисунков с пояснениями) по изменению конструкции или смене метода обработки. Обосновать целесообразность и возможность использования прогрессивных технологий, том числе комбинированных методов обработки.

22

Пример

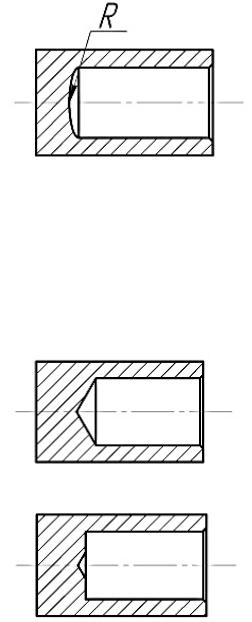

Рис. 4.11. Конструкция стакана

Нетехнологичность этой детали заключается в сложности

инерациональности изготовления поверхности с радиусом R.

Взависимости от размеров, предназначения и качества получаемой поверхности детали могу предложить следующие технологичные ее варианты:

Вариант 1

Вариант 2

23
