Материал: Методические указания к выполнению лабораторно-практических и курсовых работ по дисциплине «Технология машиностроения». Сухачев Г.А., Коденцев С.Н

Рис. 1.5. Фланец

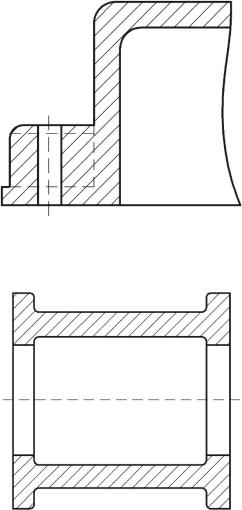

Рис. 1.6. Патрубок

4

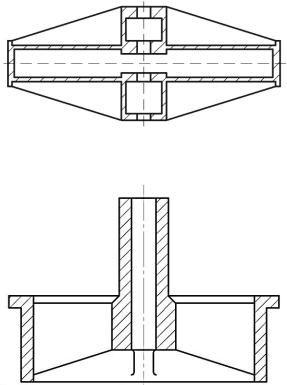

Рис. 1.9. Шкиф

Рис. 1.10. Шкиф вентиляторный

Практическая часть. Работа выполняется с помощью графических редакторов и прикладных программ типа КОМПАС. Провести качественную оценку технологичности конструкции, по рисункам из общей части, указанным преподавателем. Дать конкретные предложений (в виде рисунков с пояснениями) по изменению конструкции или смене метода обработки. Обосновать целесообразность и возможность использования прогрессивных технологий, том числе комбинированных методов обработки.

6

Пример

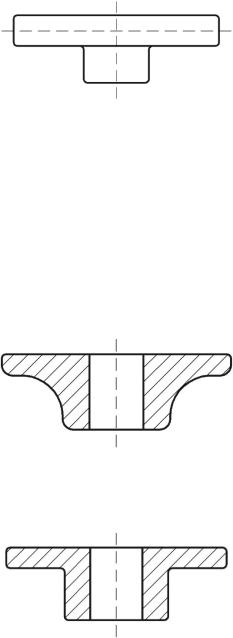

Рис. 1.11. Маховичёк

Нетехнологичность данной заготовки заключается в следующем: 1) нет формовочных уклонов для беспрепятственного извлечения из формы; 2) большой объем последующей механической обработки.

Варианты:

1) Изготавливаем литьем. Преимущества: 1) уменьшается объем последующей механической обработки; 2) есть формовочные уклоны.

2) Изготавливаем штамповкой. Преимущества: 1) меньше расходуется материала; 2) получаются более точные размеры заготовки.

7

Лабораторно-практическая работа № 2 КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКАЯ ОТРАБОТКА КОНСТРУКЦИЙ ТИПОВЫХ ШТАМПОВАННЫХ ЗАГОТОВОК

НА ТЕХНОЛОГИЧНОСТЬ

Цель работы: Изучение основных понятий технологичности конструкции штампованных заготовок. Изучение методики отработки на технологичность конструкции изделий такого типа и дать конкретные предложения по ее повышению.

Общая часть. Типовые штампованные детали, представленные на (рис. 2.1-2.10), обладают определенной нетехнологичностью конструкции.

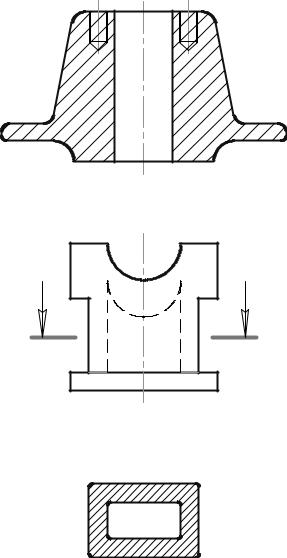

Рис. 2.1. Шатун

Рис. 2.2. Коническая шестерёнка
