Материал: Методические указания к выполнению лабораторно-практических и курсовых работ по дисциплине «Технология машиностроения». Сухачев Г.А., Коденцев С.Н

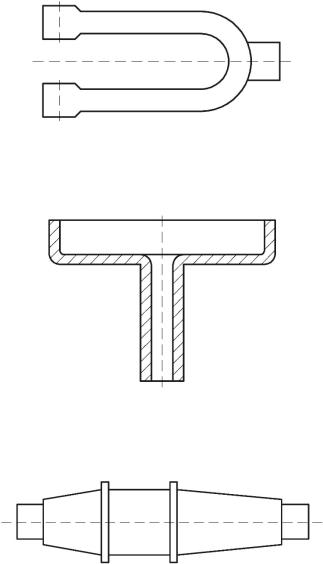

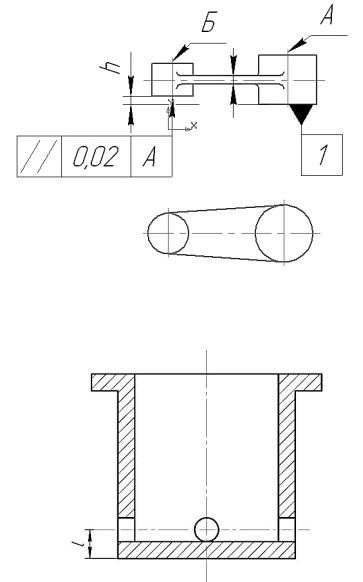

Рис. 2.5. Вилка

Рис. 2.6. Приемник

Рис. 2.7. Вал с буртиками

10

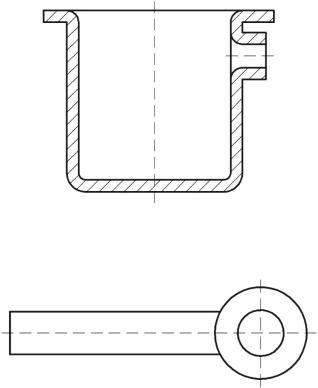

Рис. 2.8. Сосуд

Рис. 2.9. Деталь

Практическая часть. Работа выполняется с помощью графических редакторов и прикладных программ типа КОМПАС. Провести качественную оценку технологичности конструкции, по рисункам из общей части, указанным преподавателем. Дать конкретные предложений (в виде рисунков с пояснениями) по изменению конструкции или смене метода обработки. Обосновать целесообразность и возможность использования прогрессивных технологий, том числе комбинированных методов обработки.

11

Пример

Рис. 1.10. Грибок

Нетехнологичность конструкции заготовки заключается в том, что будет трудно сразу получить поверхности А и В, а также торцы 1 и 2. Поэтому целесообразнее производить заготовки, показанные на рис. 2.

Рис. 1.11. Грибок технологичной конструкции

12

Лабораторно-практическая работа № 3 КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКАЯ ОТРАБОТКА КОНСТРУКЦИЙ ТИПОВЫХ СВАРНЫХ ЗАГОТОВОК НА ТЕХНОЛОГИЧНОСТЬ

Цель работы: Изучение основных понятий технологичности конструкции сварных заготовок. Изучение методики отработки на технологичность конструкции изделий такого типа и дать конкретные предложения по ее повышению.

Общая часть. Типовые сварные заготовки, представленные на (рис. 3.1-3.10), обладают определенной нетехнологичностью конструкции.

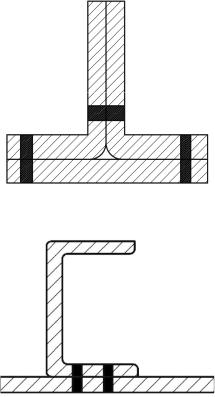

Рис. 3.1. Сварка тавра на точках

Рис. 3.2. Соединение швеллера с пластиной

13
