10. В зависимости от полученных результатов замера подобрать средства индивидуальной защиты по приложению 4.
Отчет о работе
Схема газоанализатора УГ-2
(согласно Приложению 6)
Результаты замера уровня загазованности помещения
а) Таблица 1 – Показатели загазованности вредным веществом
Название помещения (цеха) |
Название вредного вещества |
Нормативное время эксперимента, с |
Концентрация вредного вещества, мг/м 3 |
Факти-ческое превы-шение ПДК, К Ф |
||
До защелки-вания, tО |
Общее, t |
Факти-ческая, Р Ф |
ПДК, Р Д |
|||
|
|
|
|
|
|
|
б) Нормативное время эксперимента – Приложение 2.
в) ПДК вредного вещества – Приложение 3.
г) Расчет фактического превышения ПДК.
д) Выводы и предложения.
Результаты подбора и оценки средств индивидуальной защиты
а) Таблица 2 – Рекомендуемые средства индивидуальной защиты
Название СИЗ |
Марка |
Марка патрона (коробки) |
Срок службы патрона (коробки) в мин |
Примечание |
|
При максимальном превышении ПДК, Т Д |
При фактическом превышении ПДК, Т Ф |
||||
|
|
|
|
|
|
б) Средства индивидуальной защиты (СИЗ) – Приложение 4.
в) Срок службы патрона (коробки) при максимальном превышении ПДК –
Приложение 5.
г) Расчет срока службы патрона (коробки) при фактическом превышении
ПДК
где К Д – максимально допустимое превышение ПДК при использовании
респиратора или фильтрующего противогаза, разы (Приложения 4 и 5).
д) выводы и предложения.
Приложение 1
Показатели реакции индикатора
Анализируемый газ (пар) |
Цвет индикаторного порошка после анализа |
Окись углерода Аммиак Бензин Ацетон Углеводороды нефти |
Коричневый (кольцо) Синий Светло-коричневый Желтый Светло-коричневый |
Приложение 2
Справочные материалы процесса измерения загазованности
Анализируемый газ (пар) |
Просасываемые объемы (мл) |
Пределы измерений (мг/м3) |
Продолжительность хода штока до защелкивания (время защелкивания) |
Общее время просасыва-ния (мин) |
Окись углерода -«- Аммиак -«- Бензин -«- Ацетон Углеводороды нефти |
220 60 250 30 300 60 300
300 |
0-120 0-400 0-30 0-300 0-1000 0-5000 0-2000
0-1000 |
от 3 мин.20 с до 4 мин.40 с Мгновенно от 2 мин. до 2 мин.40 с Мгновенно от 3 мин.20 с до 3 мин.50 с Мгновенно От 3 мин. до 4 мин.
от 3 мин. 20 с до 3 мин.50 с |
8 5 4 2 7 4 7
7 |
Приложение 3
Допустимые нормы концентрации вредных газов и паров
Анализируемый газ (пар) |
Допустимая концентрация (мг/м 3) |
Окись углерода Аммиак Бензин топливный Ацетон Углеводороды нефти |
20 20 100 200 100 |
Приложение 4
Средства защиты органов дыхания
Название СИЗ |
Марка |
Вредности |
Примечание |
Противо- пылевые респираторы |
Ф-62Ш, У-2к, «Астра-2», ШБ-1, лепесток |
Растительная, животная, металлическая, минеральная, угольная, древесная и т.п. пыль |
В зависимости от концентрации пыли |
Противо-газовые и универсальные респираторы |
РПГ-67, (А) РУ-60М (В) (КD) |
Бензин, керосин, бензол, сероуглерод и др. Кислые газы: сернистый газ, сероводород. Сероводород, аммиак и др. |
При загазованности до 10 ПДК |
Фильтрующие противогазы |
(А) (В) (KD) |
Бензин, керосин, ацетон и т.д. Кислые газы: сернистый, хлор, Н2S и др. Аммиак и смесь сероводорода с аммиаком. |
При загазованности в пределах от 10 до 100 ПДК |
Изолирующие противогазы |
ПШ-1 и ПШ-2 |
При недостатке кислорода и при наличии нескольких вредных газов и если они неизвестны |
При превышении допустимой концентрации и для иных СИЗ органов дыхания |
Приложение 5 Ориентировочные сроки использования фильтрующих патронов (коробок)
Марка патрона или коробки |
Область применения |
Максимально допустимое превышение ПДК, К Д , разы |
Предельно допустимый срок использования, Т Д , мин |
А В Г КД |
Респиратор, противогаз Респиратор, противогаз Респиратор, противогаз Респиратор, противогаз |
10, 100 10, 100 10, 100 10, 100 |
240 300 60 100 |
Приложение 6

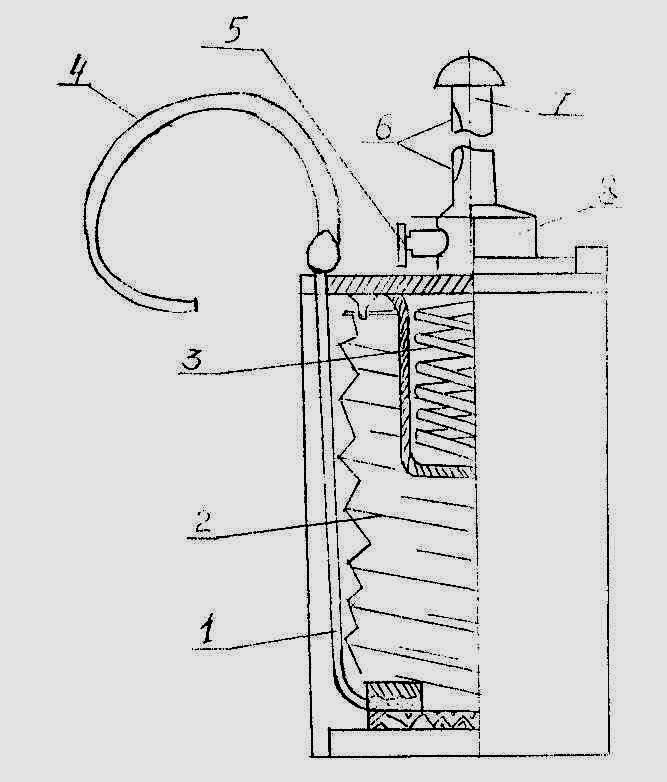

Схема газоанализатора УГ-2
1 – трубка от штуцера к неподвижному фланцу сильфона; 2 – резиновый сильфон; 3 – пружина; 4 – резиновая трубка; 5 – стопор; 6 – канавка на штоке с двумя углублениями; 7 – шток; 8 – направляющая втулка
7.2. Исследование эффективности механической
ВЕНТИЛЯЦИИ
Цель работы
Научиться использовать полученные данные по загазованности для определения необходимого воздухообмена и оценивать возможность его осуществления с помощью имеющейся вентиляционной установки.
Применяемые приборы и оборудование
- Вентиляционная установка с вентилятором Ц-470 № 4.
- Пневмометрическая трубка МИОТ.
- Мерная линейка.
- Набор фильтрующих сеток.
- Барометр.
- Термометр.
Требования техники безопасности
а) Работать только с приборами и оборудованием, указанными в перечне настоящего методического пособия.
б) Приступать к выполнению лабораторной работы разрешается только после тщательного изучения настоящего методического пособия.
в) Перед началом работы убедиться в надежности заземления вентиляционной установки и надежности изоляции электропроводки.
г) До включения вентиляционной установки убедиться в отсутствии в подводящем воздуховоде и вблизи от воздухозаборника различных предметов и людей.
д) В процессе работы замену фильтрующих сеток следует производить при выключенной и полностью остановленной вентиляции. Помещать в воздуховод различные предметы и опробовать интенсивность движения воздушного потока руками запрещается.
е) Включение вентиляционной установки в электросеть разрешается после получения соответствующего разрешения преподавателя.
