Контрольные вопросы
1.В чем заключается метод матричных испытаний?
2.Как составляется матрица ситуаций?
3.Что называется ситуацией состояния схемы?
4.Как определяется производственная погрешность ЭС?
5.Как определяется погрешность старения ЭС?
6.Как определяется температурная погрешность ЭС?
7.Как определяются параметры результирующего закона распределения?
8.Как строится гистограмма результирующего распределения?
9.Как уменьшить трудоемкость матричных испытаний?
10.Как определяется коэффициент гарантированной надежности?
11.Как определяется работоспособность ЭС при
матричный испытаниях?
12.Что понимают под отказовой ситуацией?
13.Как определяется число испытаний?
14.Как определяется число возможных ситуаций при матричных испытаниях?
236
ЗАКЛЮЧЕНИЕ
Возрастающая сложность современных РЭА требует знаний в области методов испытаний электронных систем на надежность. Методы автоматизированных испытаний, рассмотренные в пособии позволяют значительно сократить время и материальные затраты на разработку и тестирование новых изделий.
В данном пособии рассматриваются общие принципы испытаний РЭА на воздействие климатических, механических, биологических факторов, а так же на воздействие ионизирующего излучения, современные системы автоматизированного контроля испытаний на базе микро ЭВМ.
Различают следующие виды механических испытаний: виброустойчивость, вибропрочность при длительном или кратковременном воздействии, ударная устойчивость и прочность, устойчивость к воздействию одиночных ударов с большим ускорением, устойчивость к воздействию центробежного ускорения, воздействие звукового давления, воздействие ускорений при транспортировании, взрывное воздействие, ветроустойчивость, устойчивость к воздействию качки и длительным наклонам, износоустойчивость элементов.
Помимо механических испытаний, РЭА и ее элементы подвергают климатическим испытаниям, одним из важных видов которых являются испытания на тепло- и влагоустойчивость. Перед проведением этих испытаний необходимо установить их продолжительность. Различают испытания на длительное и кратковременное воздействия. Выбор длительности зависит от назначения и условий эксплуатации РЭА и оговаривается в ТУ.
Различают следующие виды климатических испытаний: теплоустойчивость при длительном или кратковременном воздействии, влагоустойчивость при длительном или кратковременном воздействии, циклическое воздействие температуры, холодоустойчивость, воздействие инея и росы, воздействие повышенного или пониженного атмосферного давления, воздействие солнечной радиации, воздействие морского тумана, воздействие пыли (пылеустойчивость или пылезащищеность), грибоустойчивость, воздействие дождя, воздействие гидростатического давления.
237
Автоматизированная система контроля состоит из звеньев, объединенных общей целевой функцией и обеспечивающих ее функционирование. Каждое звено АСК, выполняющих в системе определенную функцию, представляет собой элемент обеспечения.
Любой иерархический уровень АСК имеет структуру обеспечения, состоящую из следующих видов: технического, математического, программного, информационного, лингвистического, организационного, методического и метрологического.
Материал пособия полезен студентам старших курсов радиотехнических специальностей вузов и бакалаврам радиоэлектронных направлений.
238
ПРИЛОЖЕНИЕ 1
ГОСТ 11478-88
Испытания на воздействие механических ударов одиночного действия проводят на ударном стенде, который должен воспроизводить импульс любой из трех форм, приведенных на рис.
П.1. 1-3.

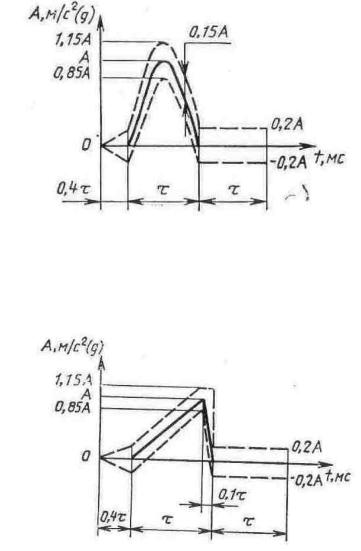

Рис. П. 1.1. Полусинусоидальный импульс ударного воздействия. А – амплитуда ускорения. τ – длительность импульса.
Рис. П. 1.2. Треугольный (пилообразный) импульс ударного воздействия. А – амплитуда ускорения. τ – длительность импульса.
239

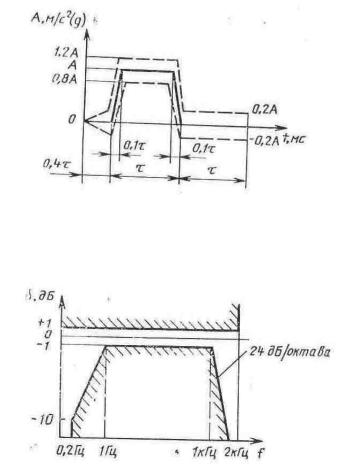

Рис. П. 1.3. Трапецеидальный импульс ударного воздействия. А – амплитуда ускорения, τ – длительность импульса.
Рис. П. 1.4. Методы измерений параметров ударного импульса – по ГОСТ 20.57.406.
Порядок, в котором перечислены формы ударного импульса, не указывает какой-либо предпочтительности. Измеренное пиковое ударное ускорение должно находиться в пределах допусков, указанных пунктирными линиями на чертежах.
Максимальное ускорение в контрольной точке, перпендикулярное к основному направлению ударного воздействия, не должно превышать в любое время 30% значения величины максимального ускорения номинального импульса в намеченном направлении при определении его посредством измерительной системы с амплитудно-частотной характеристикой, которая должна находиться в пределах, показанных на рис. П.1.4.
240
