Материал: Метрология и стандартизация в СПЦС. Поздышева О.В., Остапенко А.Г

Рассмотрим пример динамического режима (рис. 2.9).

Рис. 2.9. Пример динамического режима

В результате, получим один из трех видов изменения входного сигнала:

Пусть динамика описывается следующим уравнением:

Таким образом, возможно появление одного из условий: а) будет ли запаздывание; б) будет ли искажение.

Тогда:

Yобщ зависит от , но не дает ответ на появление одного

из условий. Рассмотрим амплитудно-частотную характеристику динамики (рис. 2.10):

81

Рис. 2.10. Амплитудно-частотная характеристика

Частные динамические характеристики описываются

2.коэффициент успокоения;

3.время установления показаний – промежуток времени от момента изменения измеряемой величины до того момента, когда показания не будут выходить за определенную зону.

Обычно электромеханические приборы имеют время установления показаний меньше, чем 4 с, а цифровые приборы делают 107 измерений в секунду (рис. 2.11).

82

Если есть дифференциальное уравнение, то время установления показаний равно бесконечности.

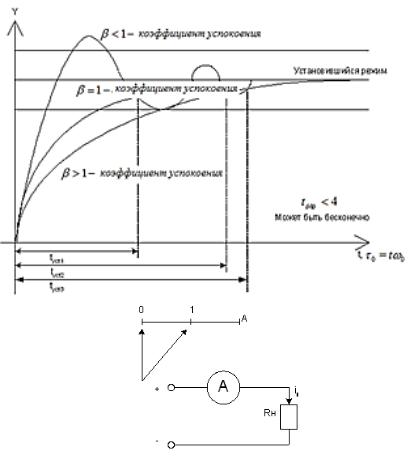

Рис. 2.11. Установление показаний измерительного прибора

Рассмотрим взаимосвязь мощности, быстродействия и точности с точки зрения информационно-энергетической теории измерительных устройств.

Будем принимать процесс передачи информации, как энергетический процесс (рис. 2.12).

83

Передача информации Передача энергии

Рис. 2.12. Процесс передачи информации

Для того, чтобы получить на выходе информацию, нужно затратить энергию. Wпол появляется из-за того, что мы от объекта измерений отбираем W=Pt. Чем больше нужно получить Wпол, тем больше нужно будет забрать W=Pt.

Количество информации, получаемой при измерении, в зависимости от потребляемой мощности подчиняется второму закону термодинамики и может быть реализовано с КПД не более, чем у тепловых машин.

Отношение полезной энергии к затраченной много меньше единицы, отсюда следует, что пропадает часть энергии, а это значит, что пропадает часть информации в средстве измерения (так как средство измерения имеет погрешность).

Если средство измерения идеально (гипотетически), то точность измерений принципиально ограничена:

1.дискретностью измеряемой величины;

2.флуктуациями, связанными с принципиальной дискретностью вещества и энергии.

84

Средство измерения состоит из элементов, имеющих шумы (флуктуаций):

-магнитный;

-тепловой;

-дробовой.

Следовательно, есть энергия шума Wш. Условия

Таким образом, энергетический порог чувствительности

Учитывая полученные параметры средства измерения, можно сделать следующие выводы:

1. для одновременного улучшения, во всех трех шумовых характеристиках нужно увеличить э .

автоматически ухудшает другую.

3. можно определить, возможное выполнение задания или нет (возможно ли создание всех условий).

85
