Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П
укладывают изготовленные по шаблону ответвительные шины, а затем приступают к выполнению соединений и монтажу шинных компенсаторов. Зазор между многополосными шинами обеспечивается шинными распорками.
5.4. Сооружение молниеотводов
Зоной защиты молниеотвода называется пространство с достаточной степенью надежности, защищенное от прямых ударов молнии.
Для одиночного стержневого и тросового молниеотводов (рис.5.16) пользуются расчетными формулами
|
|
r |
1.25k(h 1.25h ) |
при |
0 |
h |
|
2 |
h |
; |
|
|||
|
|
x |
|
|
x |
|
|
x |
|
3 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
r |
0.625k(h h |
x |
) |
при |
2 h |
h |
x |
h |
, |
|
|
|
|
|
x |
|
|
3 |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
где h – высота молниеотвода; |
|
|
|
|
|
|
|
|
|
|
|
|||
h |
|
– высота защищаемого здания, обычно |
h |
|
2 h |
; |
||||||||
x |
x |
|
3 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
r – радиус основания конуса для стержневого молниеотвода r=1.5h, для тросового молниеотвода r=1.25h;
rx – радиус защиты.
k – коэффициент; для стержневого молниеотвода k=1.2; для тросового k=1.

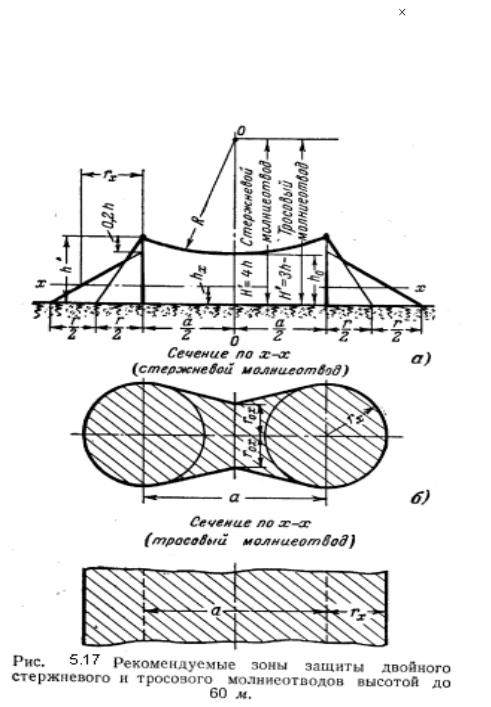

Для двойных молниеотводов (рис.5.17) для стержневого
h0 |
4h |
9h2 |
0.25a2 |
; |
для тросового |
|
|
|
|
|
|
|
|
|
h0 |
3h |
4h2 |
0.25a2 |
, |
где а – расстояние между молниеотводами;
h0 – наименьшая высота зоны защиты двойных молниеотводов.
Если заданы h0 и а, то высота стержневого молниеотвода h 0.571h0
0.183h02 0.0357a2 ,
тросового молниеотвода
114
h 0.6h0
0.16h02 0.05a2 .
На молниеотводах устанавливают знаки с указанием порядкового номера молниеотвода и годы его установки. Для токопроводов желательно применять оцинкованную сталь, а токоотводы из неоцинкованной стали надо окрашивать. Токоотводы соединяют на сварке и лишь в виде исключения на сжимах.
Площадь контакта соединений необходимо принимать не меньше, чем двойная площадь поперечного сечения токоотвода.
Данные о наименьших сечениях токоотводов приведены в табл. 5.11. Для токоотводов могут быть использованы стальные конструкции элементы зданий.
С целью защиты токоотводы от механических повреждений на
2 – 2.5 м выше и на 0.2 – 0.3 м
ниже уровня земли применяют угловую сталь, швеллеры, различные короба.
Таблица 5.11
|
Минимальные сечения |
|
Наименование |
токоотводов, мм2 |
|
|
стальные |
медные |
|
|
|
115
Неразветвленные проводники, которые могут |
|
|
оказаться под полным током молнии |
100 |
50 |
Разветвленные проводники |
50 |
25 |
Полосы, проложенные в земле |
160(4 40) |
- |
Круглые проводники, проложенные в земле |
100 |
50 |
Проводники антенного молниеотвода |
70 |
50 |
С целью защиты от электростатического влияния стальные крыши соединяют с заземлением, а к стальной крыше
116
присоединяют стальные элементы сооружения, отстоящего от нее на 0.5 м.
На период строительства рекомендуется стальные каркасы зданий заземлять, выполняя заземляющий контур перед началом строительства.
Как временные молниеотводы могут быть использованы монтажные краны, которые следует соединять с сетью заземления. Элементы стальных трубчатых лесов соединяют электрически между собой и заземляют.
117
6. МОНТАЖ ОТКРЫТЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ
6.1 Конструкции открытых распределительных устройств
На открытых подстанциях все электрооборудование – трансформаторы, выключатели, разрядники, разъединители и измерительные трансформаторы – устанавливается на открытом воздухе, вне здания.
В зависимости от способа размещения оборудования и ошиновки ОРУ делятся на ОРУ «распластанного» типа «среднего» и «высокого». Наиболее распространены РУ распластанного типа, на которых аппараты размещаются на уровне земли или же на небольшой высоте. На РУ высокого типа аппараты размещают на высоте нескольких метров над землей.
Кчислу открытых подстанций относят также столбовые подстанции небольшой мощности.
Кспециальным видам РУ относят относятся РУ для продольной компенсации и ОРУ в системах передач постоянного тока.
Для многих ОРУ в настоящее время рекомендуются схемы без выключателей со стороны высокого напряжения. К числу таких схем относятся схемы блоков линия-трансформатор с установкой выключателей на питающих подстанциях, схемы с короткозамыкающими разъединителями на стороне высокого напряжения ОРУ. Применяются также плавкие предохранители с высокой отключающей способностью на напряжения 35 и 110 кВ.
Кчислу наиболее ответственных РУ с большим объемом строительных работ относятся ОРУ на напряжения 400-500 кВ, на которых монтируются трансформаторы мощностью до 150 тыс. кВА и более в группе и синхронные компенсаторы
мощностью до 75 тыс. кВА. Подстанции занимают площадь 1012 тыс. м2. Трансформаторы 400 кВ имеют вес 320 т. Объем фундаментов достигает 30-40 тыс. м2, вес остальных конструкций 2500 т., длина кабельных тунелей и каналов 4100 пог. М.
