Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П
Отрегулированные для совместной работы выключатель и привод должны отвечать следующим требованиям:
Ножи дугогасительного контура легко и точно входят в горловины дугогасительных камер, а их ход в камерах составляет 160 мм; подвижные контакты рабочего контура при включении мягко и без боковых ударов касаются неподвижных контактов, а во включенном положении располагаются строго вертикально; при отключении контакты рабочего контура расходятся на угол 580.
5.3.5 Монтаж выключателя ВМГ-133

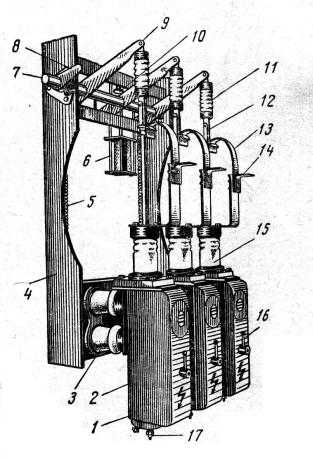

Рис. 5.9. Выключатель ВМГ-133:
1 –дно бака; 2-бак (цилиндр); 3-опорные изоляторы; 4 – рама; 5 – отключающая пружина;6 –масляный буфер;7 – вал;8 – рычаг; 9 – двуплечий рычаг; 10-пружин- ный буфер; 11-фарфоровая тяга;12-кон- тактный стержень; 13-гибкая связь;14контактный угольник; 15 - приводной изолятор;16-маслоизолятор;17-болт розеточного контакта
Выключатель ВМГ-133 (масляный горшковый) относится к аппаратам с малым объемом масла, которое служит в нем только дугогасящей (но не изолирующей) средой.
Малый объем горшковых баков позволяет строить их на большие давления (до 100 ати). Это обеспечивает взрыво- и пожаробезопасность выключателя.
Выключатели ВМГ-133 изготовляют на номинальное напряжение до 10 кВ и токи
600 и 1000 А.
Выключатель состоит из трех баков 2 (рис. 5.9), установленных на изоляторах 3, которые прикреплены к стальной раме 4. Контактные медные стержни 12
104
подвешены на фарфоровых тягах 11 к рычагам 9 и входят в баки через проходные изоляторы 15. При включении стержни вводят в
неподвижные розеточные контакты 1, закрепленные в днищах баков.
К колпачкам проходных изоляторов 15 крепятся скобы контактными угольниками 14, предназначенными для присоединения шин. Каждый угольник связан с контактным стержнем 12 через гибкую связь 13. Со стороны розеточного контакта шины присоединяются к болтам 17.
Контактные стержни перемещаются при повороте рычага 8, а следовательно, и вала 7. Если рычаг поворачивается по часовой стрелке, происходит включение, а против часовой стрелки – отключение выключателя. Усилие на отключение создается пружинами 5, прикрепленными к коротким плечам рычагов 9. Пружинный буфер 10 смягчает удары при включении аппарата, а масляный буфер 6 – при отключении.
5.3.6 Монтаж выключателя ВМП-10
Выключатель ВМП-10 (выключатель масляный подвесной на напряжение 10 кВ) относится к аппаратам с малым объемом масла и изготавливается на номинальный ток 600, 1000 и 1500 А.
Баки выключателя крепятся на опорных изоляторах, установленных на стальной раме. В раму выключателя встроен пружинный буфер, смягчающий удары при включении, и масляный буфер, смягчающий удары при отключении выключателя. Контактная система аппарата приводится в действие тягой, связанной с валом. Отключающая пружина создает усилия на отключение выключателя.
Цилиндры 1 баков (рис. 5.10) изготовлены из изолирующего материала (стеклоэпоксида) и имеют на своих основаниях металлические фланцы 2 с крышками 4. На крышах закреплены неподвижные розеточные контакты 3.
105
В верхней части цилиндра 1 установлен корпус 12 из алюминиевого сплава, внутри которого помещается подвижный контакт 8. Последний связан через изоляционную тягу с валом выключателя. В том же корпусе 12 расположено токосъемное устройство 9., закрепленное на направляющих стержнях 16.
При включении выключателя ток проходит через вывод 17, токосъемное устройство 9, контактный стержень 8, розеточный контакт 3 и нижний вывод 5.
Каждый бак завершается маслоотделителем 15 с крышкой 13 и колпачком 11. В крышке имеется маслоналивное отверстие с винтовой пробкой 10.
Съемный наконечник подвижного контакта и верхние торцы ламелей розеточного контакта для повышения их дугостойкости имеют облицовку из металлокерамики (кирита).
Выключатель ВМП-10 может комплектоваться с приводом ПЭ-11 (привод электромагнитный), представляющим собой модернизированный привод ПС-10, или с приводом ПРБА.
После ревизии выключателя устанавливают его раму и на нее навешивают полюса выключателя. До установки полюсов проверяют легкость перемещения их механизмов, проворачивая вручную наружные рычаги. Проверяют также свободное провертывание вала выключателя при отсоединенных отключающих пружинах. После установки полюсов соединяют выключатель с приводом тягой, изготовленной из стальной трубы диаметром ¾.
Ход подвижных контактов выключателя должен быть 240245 мм. Ход в контактах (вжим) для выключателей на токи 600 и 1000 А 63-55 мм, а для выключателей на ток 1500 А должен составлять 56 4 мм.
Разновременность касания контактов не должна превышать
5 мм.
Во включенном положении выключателя зазор в пружинном буфере должен составлять 0,5-1,5 мм при ходе пружины 22-
23 мм.
106

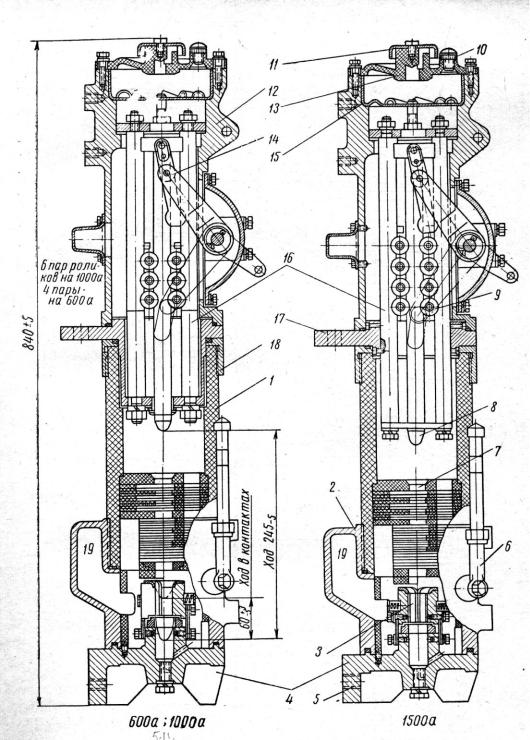

Рис. 5.10. Разрез полюса выключателя ВМП-10:
1 – изоляционный цилиндр; 2 – фланец; 3 –неподвижный розеточный контакт; 4 – нижняя крышка; 5 – нижний вывод; 6 – маслоуказатель; 7 – дугогасительная камера; 8 – подвижной контакт; 9 – роликовый токосъем; 10 – пробка маслоналивного отверстия; 11 – колпачек; 12 – корпус механизма; 13 – верхняя крышка; 14 – механизм управления; 15 – маслоотделитель; 16 – направляющий стержень; 17 – средний вывод; 18 – фланец; 19 – буферный объем в камерном пространстве.
107
По окончании монтажа выключатель заливают сухим трансформаторным маслом. Уровень масла в отключенном положении должен находится в пределах между двумя чертами, нанесенными на стекле маслоуказателя.
5.3.7 Монтаж бетонных реакторов
Устройство реакторов. В закрытых РУ применяют бетонные реакторы, представляющие собой спиралеобразную медную или алюминиевую обмотку, встроенную в бетонный каркас.
Являясь индуктивным сопротивлением, реактор ограничивает величину тока КЗ в момент его возникновения и тем самым уменьшает динамические и тепловые воздействия на установку в целом и на отдельные ее аппараты.
Одновременно реактор обеспечивает достаточную величину напряжения на шинах РУ в момент КЗ на отходящих линиях.
В комплект бетонного реактора входят три катушки, соответственно числу фаз. Одна из этих катушек имеет обратное двум другим направление витков обмотки, и при сборке катушек в вертикальную колонку ее располагают в середине, чем обеспечивается работа отдельных элементов реактора на сжатие в момент протекания токов КЗ. Если не предусмотреть указанного расположения катушек, то реакторную колонку в момент возникновения КЗ могло бы «разнести». Катушки соответственно помечены буквами: В- верхняя, С- средняя, Н- нижняя.
Основные размеры бетонных реакторов приведены на рис. 5.11, и в табл. 5.9.
108
