9.2.Опоры, провода, изоляторы.

Взависимости от назначения линий, ее напряжения, количества проводов и тросов, закрепляемых на опоре, расположения проводов, климатических и других условий применяют различные конструкции деревянных, железобетонных или металлических опор.

Деревянные опоры (рис.9.1, 9.2). Согласно ПУЭ вертикаль-

ные расстояния между проводами 400 мм, указанные на рис.9.1 и 9.2, должны применяться для ВЛ в I, II, и III районах по гололеду, а в IV и особом районах эти расстояния должны быть не менее 600 мм. Простейшей конструкцией деревянных опор являются одиночные столбы. Более сложными являются А- образные, П-образные и АП-образ- ные опоры. Простейшие одностоечные опоры широко применяют для ВЛ 0,38; 6; 10 и 35 кв. Для ВЛ 110

кВ применяют в основном опоры П- и АП-образные.

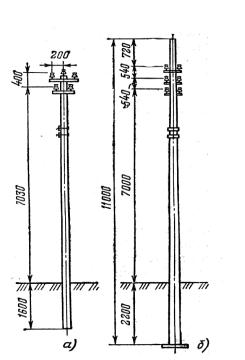

Рис. 9.1. Деревянная опора

Такие опоры применяют также

ВЛ 0,4 кВ промежуточная с

деревянными приставками на ВЛ 35 кВ при сечениях проводов АС 95 и более. При сечениях проводов менее АС 95 на ВЛ 35 кВ применяют простейшие опоры

одностоечные и А-образные.

Пасынки должны быть железобетонными. Допускается применение деревянных пасынков. Элементы опор могут выполняться как из круглого, так и пиленого леса. Сопряжения элементов опор рекомендуется выполнять без обрубок. Для основных элементов деревянных опор (стоек, пасынков, траверс) диаметр бревен в верхнем отрубе должен быть не менее: для ВЛ

164

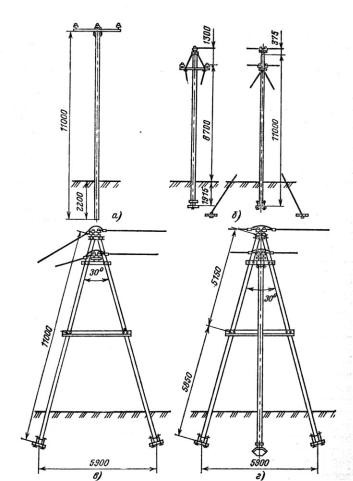

Рис. 9.2. Деревянные опоры ВЛ 0,38 кВ угловые анкерные

с железобетонными приставками

110 кВ и выше –18 см; для 35 кВ и ниже –16 см (кроме пасынков, для которых диаметр должен быть не менее 18 см); для ВЛ до 1 кВ – 14 см. Для остальных элементов опор всех напряжений выше 1 кВ диаметр бревен в верхнем отрубе должен быть не менее 14 см, а для ВЛ до 1 кВ –12 см. Конусность лиственницы – 10 мм на 1 м длины бревна.

Бандажи, стягивающие стойки опоры с приставками, выполняют из мягкой стальной оцинкованной проволоки диаметром 4 мм. Допускаются бандажи из неоцинкованной проволоки диаметром 5-6 мм. Бандаж из неоцинкованной проволоки покрывают асфальтовым лаком. Число витков бандажа принимают по проекту. При отсутствии таких указаний в проекте число витков принимают: для проволоки диаметром 4 мм – 12; 5 мм10 и 6

мм-8.

Затяжку бандажей выполняют так, чтобы все витки проволоки плотно соприкасались друг с другом и были равномерно натянуты. Концы проволоки бандажа загибают и забивают в дерево на глубину 20-25 мм. Вместо проволочных бандажей допускается применять специальные стяжные хомуты, выполняемые в соответствии с проектом.

165

Железобетонные опоры получили широкое распространение из-за долговечности (срок службы более 50 лет) стойкости к коррозии, простоты в эксплуатации, меньшего расхода металла и несколько меньшей стоимости по сравнению с металлическими опорами; в отличие от металлических они не требуют периодической окраски.

По способу уплотнения бетона различают железобетонные опоры двух видов: вибрированные и центрифугированные. Вибрированные опоры имеют различные профили: прямоугольные, квадратные, двутавровые. Центрифугированные опоры имеют кольцевое сечение. Вибрированные опоры применяют, как правило, на ВЛ до 10 кВ. На ВЛ 35,110 кВ и выше обычно применяют центрифугированные опоры.

По виду применяемой стальной арматуры железобетон-ные опоры могут быть с ненапряженной, с частично напря-женной и напряженной армату-рой. Наиболее экономичными, прочными и легкими являются опоры с предварительно-напряженной арматурой.

На рис. 9.3 приведены основные типы железобетонных опор для ВЛ 0,38 кВ, на рис. 9.4

– для ВЛ 6-10 кВ. Железобетонные вибриро-

ванные опоры 0,38 кВ предназначены для подвески пяти проводов марки А 16- А 50 сети 0,38 кВ и четырех проводов радиосети. Металлические траверсы крепят к стволу опоры болтами. Изоляторы крепят к траверсам на стальных штырях.

Рис. 9.3. Железобетонные опоры

ВЛ 0,38 кВ: а – промежуточная опора типа П00,4; б – анкерная типа А-0,4

166

Рис. 9.4. Железобетонные опоры ВЛ 6-10 кВ:

а– промежуточная типа П-10; б – анкерная типа А-10;

в– концевая типа КА-10; г –угловая для угла 900 типа

УАА-10

Железобетонные предварительно-напряженные опоры 6- 10 кВ изготовляют пустотелыми прямоугольного сечения. Промежуточные опоры выполняют одностоечными с горизонтальным расположением проводов, укрепленных на штыревых изоляторах ШС10. Анкерные, угловые, концевые, ответвительные опоры выполняют с использованием стоек промежуточных опор. Оттяжки и детали крепления применяют металлические. Опоры рассчитаны на подвеску проводов марок А 25 –А 70, АС 16АС 50 и ПС 25. Высота штыря принята увеличенной до 175 мм. Заземление штырей выполняют приваркой к выпускам арматуры из железобетонной траверсы, которые в свою очередь соединяют сваркой с наружным спуском заземления.

167

Металлические опоры применяют в качестве анкерных и угловых на ВЛ 110, 220 и 330 кв. На ВЛ 500, 750 кВ и выше применяют, как правило, стальные опоры. Стальные опоры изготовляют на заводах сварными или болтовыми, отгружают отдельными секциями и узлами с просверленными отверстиями под болты для сборки на пикете.

Провода

Провода. На ВЛ до 1кВ могут применятся одно- и многопроволочные провода; применение расплетенных проводов не допускается. Воздушные линии выше 1 кВ могут выполнятся с одним или несколькими проводами в фазе: во втором случае фаза называется расщепленной.

На ВЛ применяют неизолированные провода, изготавляемые из алюминия марки А и АКП, из алюминиевого сплава марок АЖ и АН, а также комбинированные стале-алюминиевые провода марки АС, а в районах с загрязненным воздухом – АСКС, АСКП и АСК и стальные провода марок ПС, ПСО и ПМС.

Однопроволочные провода бывают многометаллическими (стальные, алюминиевые)

и биметаллические (сталемедные, сталеалюминиевые). Многопроволочные провода также могут быть многометаллическими (алюминиевые, стальные) и

комбинированными (сталеалюминиевые, сталебронзовые). Конс-трукции проводов показаны на рис.9.5 и 9.6.

Рис.9.5. Однопроволочные и много-проволочные провода





(монометал-лические, биметаллические):

Рис. 9.6. Сталеалюминие-



а-однопроволочные (ПСО);

вые комбинированные про-

б-биметаллические (БСА сталлеалю-

вода,

выпускаемые по

ГОСТ

839-80Е. Конструк-

миниевые однопроволочные);

ция проводов – АС 120-АС

в-10 проволочные

300



168
