3. МАТЕРИАЛЫ И ИЗДЕЛИЯ ДЛЯ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

3.1 Материалы

Конструкционные материалы. При изготовлении КРУ,

щитов, пультов, щитков широко применяются конструкции корпусов, согнутые из листовой стали (листогнутые конструкции). Листы изгибают на листогибочных станках или прессах, придавая им необходимый профиль в виде уголков, корыт, Z- образных и других форм.

Фасонную сталь горячего проката угловую, швеллерную, тавровую в настоящее время применяют в основном для изготовления рам и других поддерживающих конструкций индивидуального назначения. Полосовую и круглую сталь используют для выполнения сетей заземления и изготовления простых конструкций небольшого размера.

Электроизоляционные материалы.

Лаки и краски при производстве ЭМР применяют для защиты металлических конструкций и оборудования от коррозии, придания им хорошего внешнего вида, расцветки фаз, маркировки, а также для придания и улучшения электроизоляционных свойств деталей электрооборудования и разделок проводов и кабелей. Электроизоляционные лаки по химическому составу основы разделяют на масляные, битумные, смоляные и эфироцеллюлозные. Лаки, в состав которых входят пигменты, называют эмалями. Пигменты кроме придания определенного цвета обеспечивают лаковой пленке большую механическую прочность, улучшают теплопроводность и обеспечивают хорошее сцепление с окрашиваемой поверхностью.

Лаки, приготовленные на основе растительных масел,

обладают хорошими электроизоляционными свойствами, тепло– и влагостойкостью, а также стойкостью к действиям масел и

69

растворителей. Однако они быстро стареют, имеют невысокую механическую прочность и относительно долго сохнут.

Асфальтобитумные лаки не растворяются в воде и спирте и обладают большой влагостойкостью, но они мало теплостойки и нестойки к действию органических растворителей, минеральных и растительных масел. Для приготовления лаков на основе смол применяют в основном искусственные (синтетические) смолы, обладающие рядом преимуществ перед естественными. Так, пленки лаков на основе фенолформальдегидных смол стойки к воде, бензину и кислотам.

Лакокрасочные материалы на основе поливинилхлоридных смол влаго–, кислото– и щелочестойки, а также стойки к действию бензина, масла и спирта. Они обладают хорошей эластичностью и негорючи, но недостаточно теплостойки и не обеспечивают хорошей сцепляемости с металлическими поверхностями.

Лаки на основе нитроцеллюлозы (нитролаки и нитроэмали)

термоплас-тичны, влаго– и маслостойки, быстро высыхают, но они нетеплостойки, недостаточно светостойки, легко воспламеняются и обладают слабой сцепляемостью с металлом. Эмали на основе эпоксидных смол атмосферо–, тепло– и химически стойки, эластичны и хорошо сцепляются с металлами и другими материалами.

Электроизоляционные лаки на основе кремнийорганических смол обладают высокой теплостойкостью, стойки к действию солнечного света и озона и имеют длительный срок службы. Электроизоляционные лаки по технологическому назначению подразделяются на пропиточные, покровные и клеящие. Некоторые лаки обладают всеми этими свойствами.

Пропиточные лаки имеют небольшую вязкость и применяются для пропитки пористой волокнистой изоляции с целью увеличения ее электрической и механической прочности, теплопроводности и влагостойкости. Такие лаки применяют, например, при наложении слоев киперной или тафтяной ленты на

70

жилы кабельных заделок и при ремонте обмоток машин и трансформаторов.

Покровные лаки применяют для создания на поверхности изоляции защитной механически прочной и водостойкой пленки, а при некоторых лаках—также тепло–, масло–, бензино– и химически стойкой пленки.

Клеящие лаки применяют в основном для склеивания и создания монолитной изоляции при разделках кабелей с поливинилхлоридной и киперной лентой. По способам сушки лаки делятся на лаки воздушной (холодной) и печной (горячей) сушки. Лаки печной сушки образуют более твердую и влагостойкую пленку.

При ЭМР, выполняемых на месте строительства, обычно применяют покровные лаки воздушной сушки, а лаки печной сушки — при ремонте обмоток машин, катушек приборов и других деталей, выполняемом в условиях МЭЗ.

Клеи представляют собой растворы веществ, образующих при отвердевании пленку, прочно сцепляющуюся со склеиваемыми материалами. Клеи разделяются на природные (столярные, малярные, обойные и конторские) и синтетические (растворы синтетических смол). При электромонтажных работах применяют только синтетические клеи.

3.2. Электромонтажные изделия

Крепежные изделия. Для крепления оборудования, аппаратов и приборов к поддерживающим конструкциям применяют стандартные метизы — болты с шестигранной головкой, гайки шестигранные, шайбы обычные и пружинные, винты с полукруглой, потайной и цилиндрической головками для металла и шурупы и глухари по дереву.

К бетонным и кирпичным стенам и перекрытиям электроустановочные изделия, скобы и конструкции крепят с помощью капроновых и металлических дюбелей.

71

Для закрепления конструкций на бетонных, кирпичных и металлических основаниях путем непосредственной забивки применяют стальные дюбель–гвозди и дюбель–винты. Их забивают в основания с помощью ручных и пиротехнических оправок или монтажного поршневого пистолета (метод «пристрелки»). Забивка дюбелей исключает дыропробивные работы, ускоряет монтаж и облегчает труд монтажников.

Профили и полосы монтажные. В практике ЭМР для крепления групп кабелей, проводов, труб, приборов и аппаратов широко применяют перфорированные монтажные профили и полосы (рис. 3.1). Профили и полосы изготовляют в большом ассортименте из стали толщиной 0,8–4 мм и выпускают длиной 1 и 2 м. Кроме указанных на рис. 3.1 изготавливаются профили– швеллеры, зетовые, угловые.

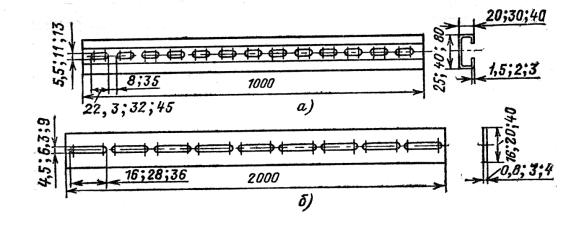

Рис. 3.1. Профили и полосы монтажные: а – С-образный профиль; б – полоса монтажная.

На перфорированных профилях и полосах легко крепить различные элементы электроустановок в разных сочетаниях. Профили и полосы применяют как в виде отдельных стоек, планок, скоб, так и рамных конструкций, обхватов для колонн, кронштейнов, подвесов, а также каркасов электроконструкций.

72

Детали для прокладки проводов, кабелей и труб. Для безметизного крепления кабелей, труб и пучков проводов на перфорированных профилях и полосах, а также для стягивания в пакет нескольких изолированных проводов применяют различного рода пряжки, полоски, ленты (рис. 3.2). На рис. 3.2,в показана монтажная лента ЛМ. Лента изготовляется шириной 10 и 15 мм с расстояниями между отверстиями 10 и 15 мм.

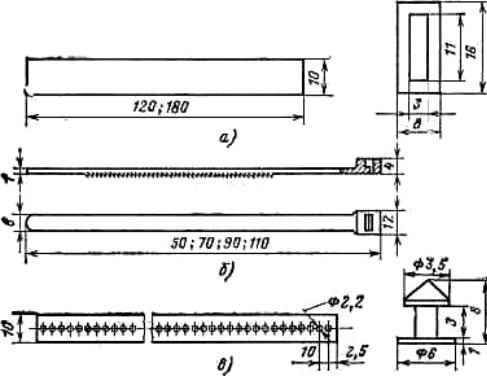

Рис. 3.2. Детали для крепления проводов, кабелей и труб:

а– пряжа и полоска алюминиевые для безметизного крепления кабелей и труб на перфорированных

конструкциях; б– полоска-пряжка зубчатая полиэтиленовая для

бандажирования проводов; в– лента из поливинилхлоридного пластика и кнопка из

полиэтилена для бандажирования провалов и крепления маркировочных бирок.

Неуплотняемые вводы в металлические корпуса шкафов, ящиков, коробок тонкостенных труб и металлорукавов выполняют с помощью патрубков с двумя заземляющими
