Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П

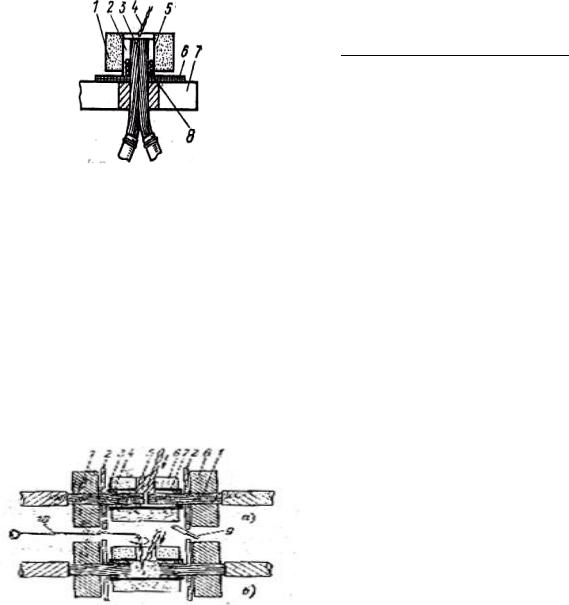

иасбестовый шнур; 5 – присадочный надевают на него алюми- пруток; 6–термитный муфель патрона

локи. Сверху на алюминиевый колпачок надевают термитный патрон так, чтобы формочка (кокиль) в нижней части выступала

79

относительно нижнего обреза колпачка не менее чем на 7 мм; это обеспечивает образование необходимого пространства между кокилем и жилами. Снизу кокиль уплотняют подмоткой асбестового шнура, сдвигая ее в зазор между кокилем и жилами (см. рис. 4.3). На соединяемые жилы надевают охладитель, втулки которого подбирают по суммарному сечению жил; если охладитель сидит на жилах недостаточно плотно, то жилы обматывают медной фольгой. Временный проволочный бандаж перед установкой охладителей снимают; между охладителем и термитным патроном кладут экран из асбестового картона; зажигают муфель термитного патрона термитной спичкой, в начале горения муфеля сплавляют в формочку присадочный пруток. Проволочной мешалкой определяют окончание расплавления концов жил; производят плавное перемешивание расплавленного алюминия и добавляют присадку до заполнения формочки; после сгорания муфеля его скалывают, снимают формочку, очищают место соединения от остатков флюса и шлака и протирают тканью, смоченной в бензине. Соединение покрывают влагостойким лаком; изолируют место соединения и поверхность изоляции также покрывают влагостойким лаком.

Газовая сварка. При газовой сварке в пропано– кислородном, ацетилено–кислородном или бензино–кислородном пламени подготовку жил, сварку и обработку мест соединений выполняют во многом также как и при электросварке. При ацетилено–кислородной сварке выбирают наконечник для горелки, а при бензиново–кислородной – мундштук. При пропано–кислородной сварке применяют то же оборудование и приспособления, что и для ацетилено–кислородной сварки (с незначительными переделками). Для пропан–бутана применяют специальные баллоны.

80

4.3. Пайка

Пайку применяют в тех случаях, когда отсутствует возможность применения сварки и опрессовки. Пайку алюминиевых жил выполняют припоями, приведенными в табл. 4.1, медных жил — припоями по табл. 4.2.

Таблица 4.1. Припои для пайки алюминиевых жил

Наибольшее распространение при пайке алюминиевых жил получили припои марок А и ЦО-12. При отсутствии эти припои заменяют на ЦА-15.

81

выполнять также с помощью паяльника.

4.4. Контактные соединения

Неразборные контактные соединения выполняют сваркой, пайкой или опрессовкой (рис.4.5.).

Разборные контактные соединения, не требующие стабилизации электрического переходного сопротивления выполняют с помощью стальных крепежных деталей, защищенных от коррозии. Разборные контактные соединения, требующие стабилизации электрического сопротивления выполняют, используя крепежные детали из цветных металлов либо стальные крепежные детали, защищенные от коррозии, и, применяя тарельчатые пружины, защитные металлические покрытия рабочих поверхностей или медно-алюминиевые переходные пластины, медно-алюминиевые наконечники и аппаратные зажимы из плакированного алюминия, а также переходные пластины и наконечники из алюминиевого сплава (твердого алюминия), штифтовые наконечники из твердого алюминиевого сплава и медно-алюминиевые.

Поверхности контактных деталей, соединяемых сваркой или пайкой, зачищают, обезжиривают тканью, смоченной в бензине или ацетоне.

82

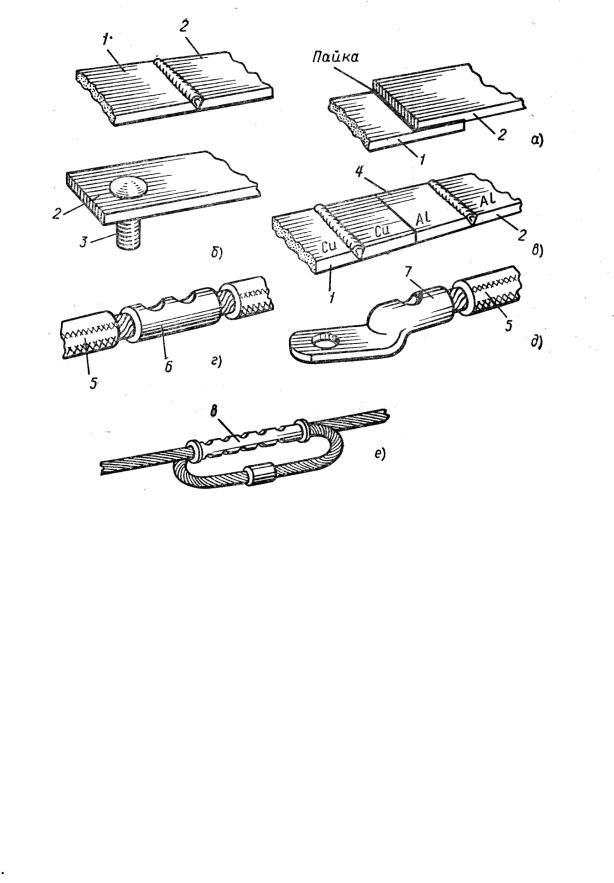

Рис. 4.5. Неразборные контактные соединения:

а – сваркой или пайкой; б– со штыревымвыводом сваркой; в – сваркой через переходную медно-алюминиевую пластину; г–соединение жил проводов (кабелей) через соединительную гильзуопрессовкой; д – соединение жилпроводов (кабеля) с кабельнымнаконечником опрессовкой (сваркой, пайкой); е – соединение жил проводов ВЛв овальныхсоединителях : 1 – плоский вывод (шина); 2 – шина; 3 – штыревой вывод; 4 – медно-алюминиевая пластина; 5 – провод (кабель); 6 – соединительная гильза; 7 –кабельный наконечник; 8 – овальный соединитель.

Крутящие моменты усилий при затяжке болтов на контактных соединениях приведены ниже:

83
