Материал: Монтаж электропроводок

Гофрированные трубы предназначены для долговременной эксплуатации и их можно использовать в жилищах, служебных помещениях и на производстве. Трубы можно использовать для прокладки разного рода кабелей: электрических, телевизионных и телефонных, что обеспечивает высокую степень защиты от механических воздействий.

.5 Монтаж кабельных линий

Кабель представляет собой одну или несколько скрученных вместе изолированных токопроводящих жил, заключенных в герметическую оболочку. Кабельной линией называется линия для передачи электроэнергии от подстанции электросистем к подстанциям с относящимися соединительными, стопорными и концевыми муфтами и крепежными деталями. Кабельные линии разделяют на низковольтные (до 1 кВ) и высоковольтные (свыше 1 кВ). Также различают силовые кабели, применяемые в первичных цепях и контрольные - во вторичных. Кабели состоят из следующих основных элементов: токопроводящих жил, изоляции, оболочек и защитных покровов. Кроме основных элементов в конструкцию силовых кабелей могут входить экраны, жилы защитного заземления и заполнители. Основные жилы предназначены для передачи по ним электрической энергии. Нулевые жилы предназначены для прохождения разности токов фаз (полюсов) при неравномерной их нагрузке. Они присоединяются к нейтрали источника тока. Изоляция предназначена для обеспечения необходимой электрической прочности токопроводящих жил кабеля относительно друг друга и заземленной оболочки (земли). Экраны служат для защиты внешних цепей от влияния электромагнитных полей, создаваемых токами, проходящими по кабелю, и для обеспечения симметрии электрического поля вокруг жил кабеля. Заполнители используют для устранения свободных промежутков между конструктивными элементами кабеля с целью герметизации, придания необходимой формы и механической устойчивости его конструкции. Оболочки защищают внутренние элементы кабеля от увлажнения и других внешних воздействий. Защитные покровы служат для защиты оболочки кабеля от внешних воздействий. В зависимости от конструкции кабеля в защитные покровы входят: подушка, бронепокров и наружный покров.

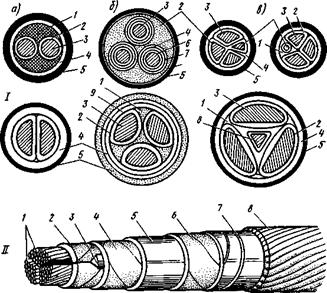

Рис. 2.5.1. Конструкция силового кабеля:

/-сечение силовых кабелей: а - двужильные кабели с круглыми и сегментными жилами; б - трехжильные кабели с поясной изоляцией и отдельными оболочками; в - четырехжильные кабели с нулевой жилой, круглой, секторной и треугольной формы; / - заполнитель; 2- изоляция жилы; 3- токопроводящая жила; 4 - оболочка; 5 - наружный защитный покров; 6 - экран на токопроводящей жиле; 7 - бронепокров; 8-нулевая жила; 9 - поясная изоляция; // - силовой трехжильнын кабель марки ААБ: / - токопроводящие жилы; 2, 4 - фазовая и поясная изоляция; 3- наполнители; 5 - оболочка; 6 - защитный покров оболочки (подушка); 7 - броня из стальных лент; 8 - наружный защитный покров

Прокладка кабельной линии в земле

Осевую линию траншеи и исходные точки для разбивки наносят на трассе согласно привязкам и ориентирам, указанным в плане. Ширина траншеи определяется количеством и типом прокладываемых кабельных линий, допустимыми расстояниями между ними, а также техническими данными применяемого землеройного механизма. При рытье траншеи в слабых неустойчивых грунтах для предупреждения смещения грунтов, образования каверн и присадок ставят крепления. В земле прокладывают бронированные и специальные кабели с пластмассовой оболочкой, например кабель марки ААШв. Траншеи роют по возможности прямолинейными. Дно траншеи выравнивают, удаляют воду (если она имеется), очищают от мусора и подсыпают землю (слоем не менее 100 мм), не содержащую камней, строительного мусора я шлака.

В готовой траншее кабель прокладывают, раскатывая его с барабана, установленного на кабельном транспортере, автомобиле или трубоукладчике (рис. 2.5.2), которые перемещаются вдоль траншеи. При этом принимают сматываемый кабель и укладывают его на дно. На другом конце трассы устанавливают лебедку, а вдоль трассы - раскаточные ролики.

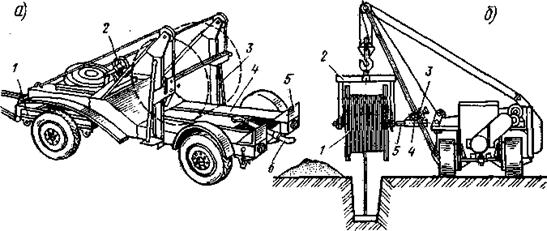

Рис. 2.5.2. Механизмы для укладки кабеля в траншеи:

а - кабельный транспортер:1 - передняя тележка; 2 - ручной тормоз; 3 - стойка; 4 - платформа; 5 - откидной трап; 6 - консоль; б ~ трубоукладчик: 1 - барабан с кабелем; 2 - такелажная траверса; 3 - зажим; 4 - втулка-удлинитель; 5 - ось траверсы

Сразу после прокладки кабель засыпают слоем мелкой земли (100 мм), утрамбовывают, потом укладывают красный кирпич или железобетонные плитки толщиной 50 мм и траншею засыпают.

Бестраншейную прокладку силового бронированного кабеля в свинцовой или алюминиевой оболочке до 10 кВ производят со специальных самоходных или передвигаемых тяговыми механизмами кабелеукладчиков. Она применяется на участках кабельных трасс, удаленных от подземных инженерных сооружений.

Работа кабелеукладчика основана на принципе расклинивания грунта и образования в нем щели шириной 100 мм и глубиной до 1,2 м от уровня поверхности земли. В образовавшуюся щель по мере продвижения кабелеукладчика через прикрепленную к ножу кассету укладывают кабель, сматываемый с барабана, установленного на кабелеукладчике или на кабельном транспортере.

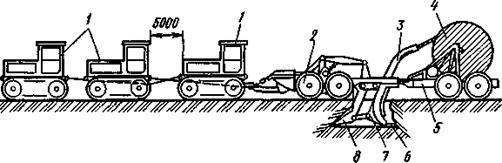

Рис. 2.5.3. Бестраншейная прокладка кабеля:

- трактор; 2 - кабелеукладчик; 3 - входной лоток кассеты; 4 - барабан с кабелем; 5 - кабельный транспортер; 6 - кабель; 7 -- кассета для кабеля;8 - нож

Прокладка кабеля внутри здания.

Внутри помещений прокладывают только бронированные кабели без наружного горючего покрова и небронированные кабели с негорючей оболочкой. В помещениях с агрессивной средой применяют кабели в оболочках, стойких к воздействию этой среды. Кабели внутри зданий, в том числе и в производственных помещениях, прокладывают непосредственно по стенам, потолкам, балкам, фермам и другим строительным конструкциям или по предварительно установленным на опорных поверхностях кабельным конструкциям или лоткам. Во всех случаях кабели должны быть доступны для осмотра и ремонта при эксплуатации.

В сетях напряжением до 1000 В применяют прокладку кабеля на тросах как внутри помещений, так и снаружи. В помещениях тросы крепят к колоннам вдоль или поперек здания, а также между стенами. Вне помещений трос обычно натягивают между стенами зданий. В качестве несущего троса применяют стальные канаты, горячекатаную круглую сталь. Расстояние между анкерными креплениями несущего троса принимают не более 100 м, а между промежуточными креплениями от 12 до 30 м в зависимости от количества и сечения жил подвешиваемых кабелей. Расстояние между креплениями кабеля к несущему тросу устанавливают 0,8-1 м.

Раскатку, подъем и укладку кабелей в подвешенные к тросу кабельные конструкции выполняют с применением механизмов и приспособлений.

Прокладка кабеля в туннелях и коллекторах.

Для прокладки кабеля используют туннели круглого сечения с внутренним диаметром 2,6 м и туннели прямоугольного сечения иногда сдвоенного типа (рис. 3-5). Для прокладки в туннелях применяют кабели с негорючими оболочками и защитными покровами.

Контрольные кабели размещают только над или только под силовыми кабелями и отделяют их горизонтальной перегородкой. Допускается прокладывать контрольные кабели рядом с силовыми кабелями с напряжением до 1000 В.

Силовые кабели напряжением до 1000 В прокладывают над кабелями напряжением свыше 1000 В и отделяют их горизонтальной несгораемой перегородкой. Различные группы кабелей, а именно: рабочие и резервные напряжением свыше 1000 В, прокладывают на разных горизонтальных уровнях с отделением их перегородками.

Если кабель подлежит частичной прокладке в туннеле и частичной - в земле, то в таких случаях применяют кабель с наружным покровом. Сгораемый покров удаляется только на участке трассы внутри туннеля до места выхода из него, заподлицо с заделкой трубы или проема. Применение в кабельных туннелях небронированных кабелей с полиэтиленовой оболочкой по условиям пожарной безопасности запрещается.

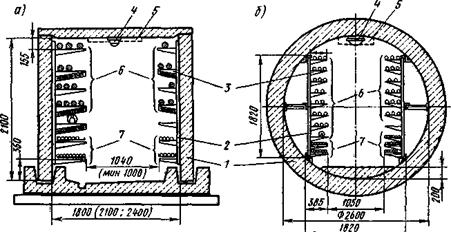

Рис. 2.5.4. Раскладка кабеля:

а - туннель прямоугольного сечения; б - туннель круглого сечения; 1- блок туннеля; 2 - стойка; 3 - полка; 4 - светильник; 5 - зона пожароизвещателей и трубопроводов механизированной уборки пыли и пожаротушения; 6 - силовые кабели; 7 - контрольные кабели

Количество кабелей, укладываемых на полках и лотках, определяется их типом и размером, а также диаметром и массой укладываемых кабелей. Прокладку кабелей в туннелях выполняют механизированным способом с применением те.х или иных механизмов и приспособлений (рис. 2.5.5). В ряде случаев в качестве тянущего устройства применяют специальный электропривод.

Рис. 2.5.5. Прокладка кабеля в туннеле тяжением:

- барабан; 2 - верхнее обводное устройство; 3 - нижнее обводное устройство; 4 -линейный ролик; 5 - распорная стойка; 6 - угловой ролик

Для раскатки кабеля на прямых участках трассы устанавливают линейные ролики на расстоянии от 3 до 7 м друг от друга в зависимости от массы кабеля и условий прокладки, а на поворотах трассы-угловые ролики. Линейные и угловые ролики закрепляют так, чтобы при протяжке кабеля они не смещались. Ролики должны быть такой конструкции, которая позволяет легко снять раскатанный кабель и переложить его на отведенное место.

Прокладка кабеля в блоках и каналах.

Для сооружения блоков применяют двух- и трехканальные железобетонные панели, предназначенные для прокладки в сухих, влажных и насыщенных водой грунтах; асбоцементные трубы для защиты кабелей от блуждающих токов; керамические трубы для защиты кабелей в агрессивных и насыщенных водой грунтах (при необходимости и в сухих грунтах).

В местах изменения направления трассы или глубины заложения блоков, а также на прямолинейных участках большой длины делают кабельные колодцы. Расстояния между соседними колодцами принимают максимальными с учетом строительных длин кабелей, усилий тяжения и условий прокладки.

Для прокладки в блочной канализации применяют кабели с незащищенной свинцовой оболочкой марки СГ и АСГ, а также кабели с незащищенной пластмассовой оболочкой марок ВВГ, АПВГ, АВВГ, АПсВГ и АПвВГ. На участках блоков длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрова из кабельной пряжи с покраской брони для защиты от коррозии битумным лаком.

Каналы выполняются как внутри, так и вне зданий. В зависимости от количества прокладываемых кабелей, их назначения, напряжения и мощности кабелей

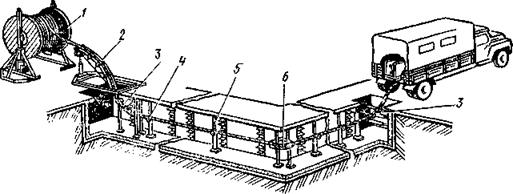

Рис. 2.5.6. Механизированная прокладка кабеля в блоках:

а-схема расстановки механизмов и приспособлений для прокладки кабелей в блоках: / - барабан с кабелем; 2 - угловые ролики во входном и выходном колодцах; 3 - линейные ролики; 4 - угловые ролики в промежуточных колодцах; 5 - тяговая лебедка; Л| - Кз - колодцы блочной канализации; б - схема выполнения прокладки: / - барабан с кабелем; 2 - верхние направляющие ролики; 3 - нижние направляющие ролики; 4 - воронка; 5 - блок; 6 - распорная стойка

Кабели в каналах укладывают как непосредственно по дну канала, так и на кабельных конструкциях, установленных по стенкам каналов. При этом по дну канала кабели укладывают только в каналах глубиной не более 0,9 м. Укладку осуществляют с применением раскаточных роликов и тянущих электроприводов. Вне зданий каналы поверх съемных плит засыпают слоем земли. На территории, доступной только для обслуживающего персонала, засыпка не обязательна.

2.6 Монтаж шинопроводов

Шинопроводом (токопроводом) называют устройство, состоящее в большинстве случаев из голых проводников со всеми поддерживающими изоляторами и конструкциями, предназначенные для канализации электроэнергии в туннелях, эстакадах, галереях и т.п.

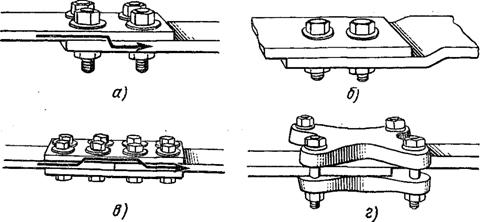

Рис. 2.6.1. Крепление шинопровода:

а - внахлестку, б - внахлестку с высадкой «утки», в - встык с помощью накладок, г - внахлестку с помощью сжимов

В цехах промышленных предприятий при напряжении до 1000 В применяют:

а) открытые шинопроводы - с шинами, не защищенными от прикосновения или попадания на них посторонних предметов;

б)защищенные шинопроводы - с шинами, огражденными от случайного прикосновения и попадания на них посторонних предметов коробом из перфорированного листа;

в)закрытые шинопроводы - с шинами, вмонтированными в сплошной короб.

Закрытые и защищенные шинопроводы, как правило, комплектуют из типовых элементов, изготовляемых на заводах. Открытые шинопроводы выполняют частично в монтажных мастерских (конструкция с изоляторами), частично на месте монтажа (установка конструкций и прокладка по ним шин).

Открытые шинопроводы могут быть свободно лежащими и натяжными. Устройство и монтаж свободно лежащих открытых шинопроводов принципиально не отличаются от монтажа ошиновки распределительных устройств подстанций.
