Следующий необходимый шаг для проведения расчёта переходного режимов – это открытие диалогового окна команды Transient Analysis (рис. 11.5) по пути Analysis < Transient.

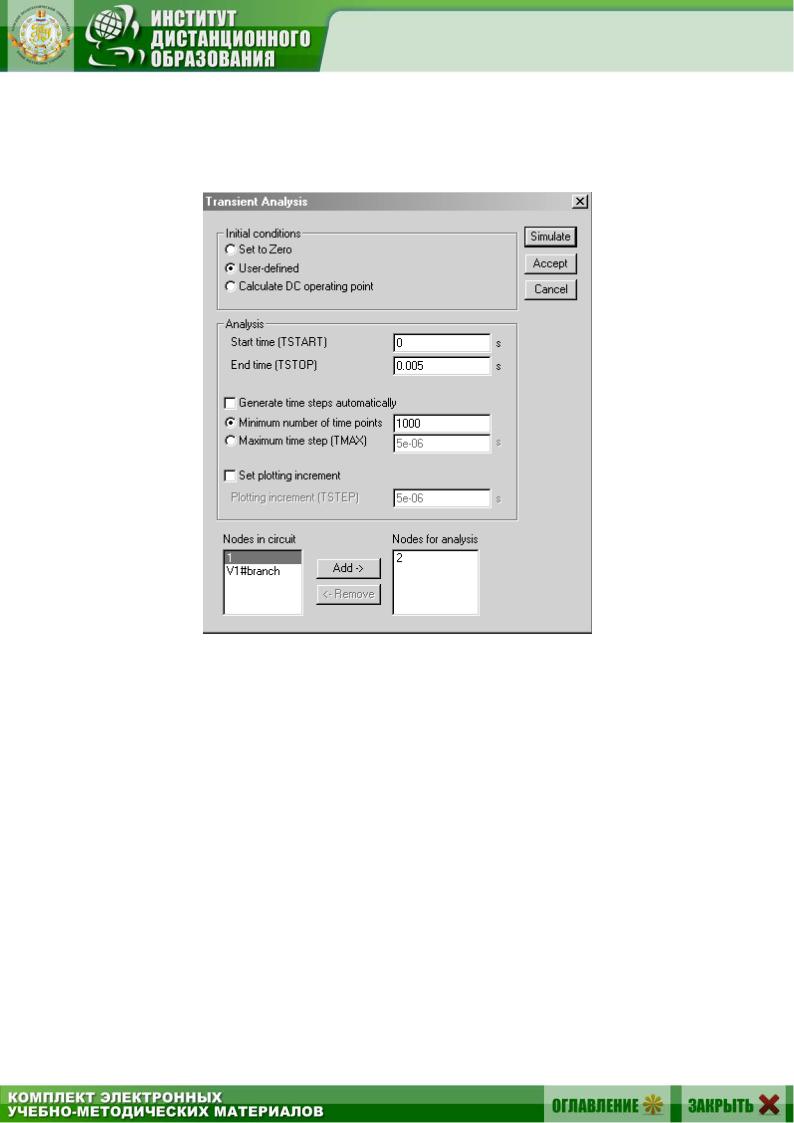

Рис. 11.5

Диалоговое окно команды содержит следующие данные:

Initial conditions – установка начальных условий моделирования (Set to Zero – установка в нулевое исходное состояние контрольноизмерительных приборов перед началом моделирования, User-defined – управление процессом моделирования проводится пользователем, Calculate DC operating point – выполнение расчета режима по постоянному току).

Analysis – параметры анализа (TSTART – время начала анализа переходных процессов; TSTOP – время окончания анализа; Generate time steps automatically – расчет переходных процессов с переменным шагом, выбираемым автоматически в соответствии с допустимой относительной ошибкой RELTOL, задаваемой в окне Analysis Options);

Nodes in circuit – список всех узлов цепи.

66

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Nodes for analysis – номера узлов, для которых рассчитывается переходные процессы, перечень таких узлов устанавливается нажатием кнопок Add >(добавить) и < Rename (удалить), предварительно выделив курсором выбранный узел.

Для анализа переходного процесса:

Прежде всего, должен быть отмечен пункт User-defined в разделе Initial conditions. В полях Start time и End time задаём необходимое нам время начала и конца анализа переходного процесса в секундах. (Для данной схемы – начало переходного процесса – 0; Время окончания переходного процесса – 5 5 RC ). Далее указать анализируемые узлы (потенциал узла 2 на схеме рис. 11.3 определяет напряжение конденсатора UC 2 0, т.к. потенциал заземленной точки схемы равен

нулю).

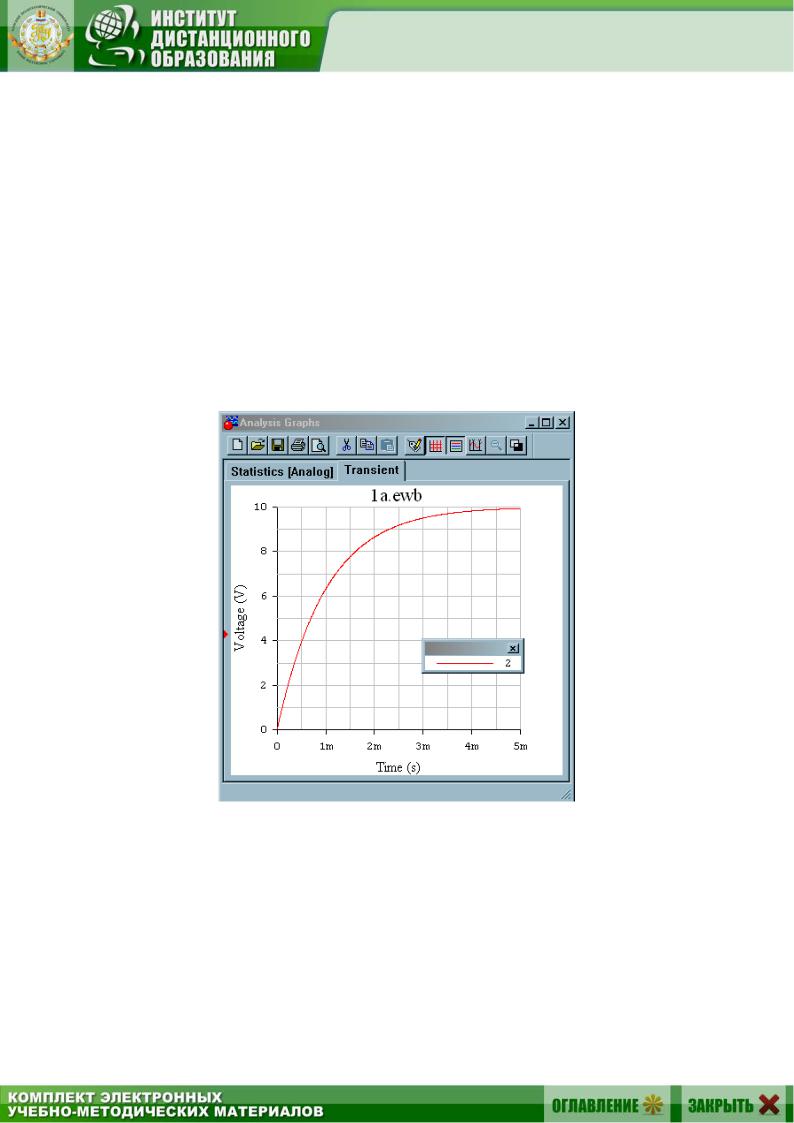

Рис. 11.6

Так же есть возможность определить количество рассчитываемых точек – можно задать минимальное значение количества расчётных точек или же определить максимальный шаг времени до следующей рас-

четной точки, пункты Minimum number of time points и Maximum time

67

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

step (TMAX) соответственно. По умолчанию выбор количества точек происходит автоматически.

Анализ переходных процессов инициализируется нажатием кнопки Simulate, после чего на экране появляются осциллограммы переходных процессов в уменьшенном масштабе. Увеличенное изображение графиков можно получить, нажав кнопку увеличения размера изображения.

Для удобства обработки результатов переходных процессов в верхней части окна имеется ряд функциональных кнопок. Укажем на важнейшие из них.

Кнопка 1 раскрывает диалоговое окно (рис. 11.7), позволяющее при закладке General установить ряд опций:

Font – выбрать шрифт надписей; Grid – ширину сетки экрана и ее цвет;

Grid on; Cursors on – удаление сетки и визиров с экрана;

Single Trace – выбор для анализа отдельного графика, при этом номер графика выбирается установкой его номера в окошке Trace;

All Traces – одновременный анализ всех графиков. Кнопка 2 устанавливает и удаляет сетку экрана.

Кнопка 3 выводит информационное окно с номерами узлов и цветом соответствующих графиков (верхний правый угол экрана). Курсором мыши это окно можно переместить в любое место экрана.

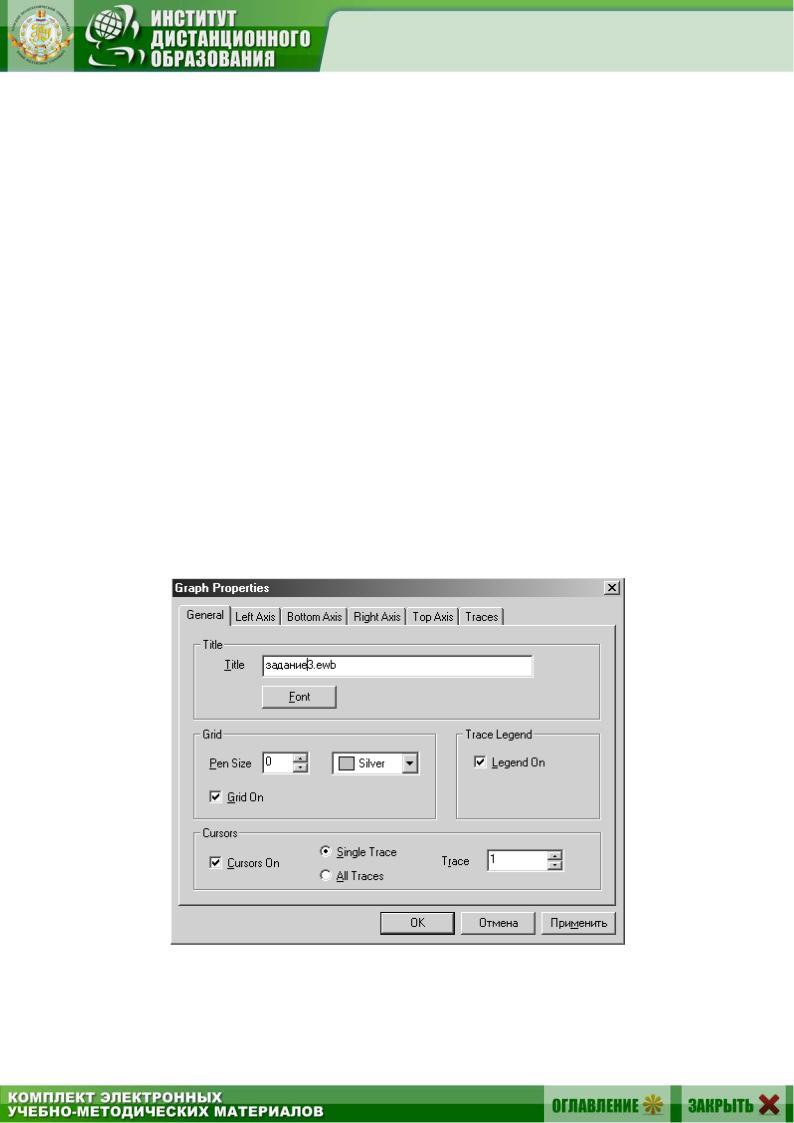

Рис. 11.7

68

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Кнопка 4 выводит на экран два измерительных визира (рис. 11.9). За верхние треугольники визиры можно перемещать курсором мыши в любое место графиков и измерять значение координат графика.

Кнопка 5 изменяет цвет фона экрана.

На экран (правый верхний угол) выводится также цифровая информация о точках графика, на которые установлены визиры. Информация помещается в отдельном окне, содержание которого изменится в зависимости от положения визиров.

Обозначения переменных величин информационного окна следующее:

x1, y1 – координаты точки графика для первого визира; x2, y2 – координаты точки графика для второго визира;

min x, max x; min y, max y – минимальные и максимальные значения координат графика на интервале времени переходного процесса.

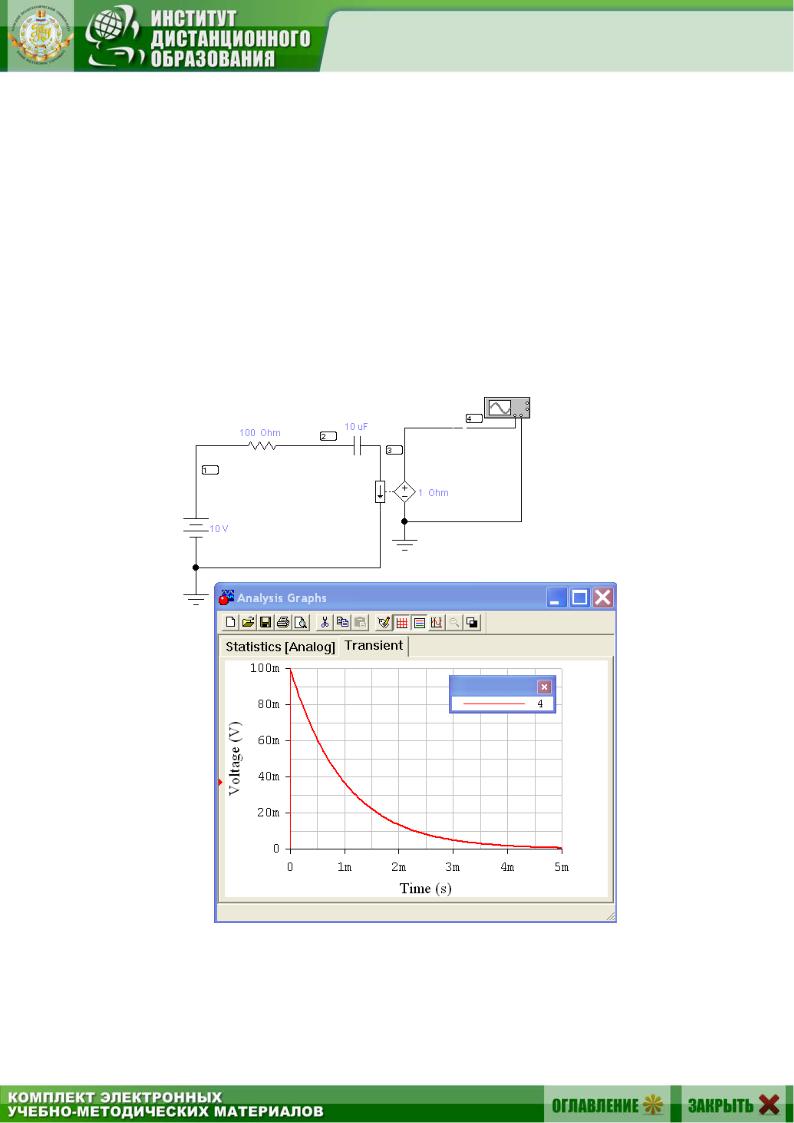

Рис. 11.8

69

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Для получения осциллограмм тока (в данном случае i(t)) ввести последовательно в цепь источник напряжения, управляемый током, напряжение на котором пропорционально проходящему по нему току

(Current-Controlled Voltage Source). Выставить переходное сопротив-

ление (Transresistanse) источника, которое является коэффициентом между входным током и выходным напряжением данного источника. Получим схему, представленную на рис. 11.8, и соответствующую осциллограмму тока.

Подготовка к работе

Проработав теоретический материал, ответить на вопросы.

1.В чем причина возникновения переходных процессов?

2.Сформулировать законы коммутации.

3.Как определить независимые и зависимые начальные условия, принужденные величины?

4.Как определить постоянные интегрирования в классическом методе расчета переходных процессов?

5.Что такое постоянная времени в цепи первого порядка и как ее определить графически по экспериментальным кривым тока (напряжения)?

6.Чему равна постоянная времени в исследуемой цепи R, C?

Ав цепи R, L ?

7.Вывести формулы (11.2) для расчета тока и напряжения при разряде конденсатора.

8.Как рассчитать сопротивление R в цепи рис. 11.2 по результатам измерений в начальный момент времени напряжения при разряде и тока при заряде конденсатора?

Программа работы

1.Собрать цепь по схеме рис. 11.2.

2.Определить временные зависимости напряжения на конденсаторе (узел 2) и тока (точка 5) в цепи в переходных режимах зарядки

иразрядки конденсатора, используя диалоговое окно команды Transient Analysis (рис. 11.5) по пути Analysis < Transient. Результаты изме-

рений внести в табл. 11.2., используя визиры (рис. 11.9, пиктограмма

).

70
