Материал: Муравев Инженерная олимпиада школников 2016

участки цепи между ближайшими вертикальными тросами можно считать прямыми (см. рисунок). На рассматриваемый участок действуют две силы натяжения цепи (по краям) и сила со стороны вертикального троса (в центре). Условия равновесия рассмотренного участка цепи дают

кова для всех тросов и которая может быть связана с массой моста M и количеством вертикальных тросов N: F = Mg / N ). Деля пер-

вое уравнение на x и учитывая, что нам необходимо рассмотреть это выражение при малом расстоянии между тросами (в пределе при x →0 ), получим с использованием определения производной

где штрих обозначает производную соответствующей функции по x. Отсюда

где A – некоторая постоянная (имеющая смысл горизонтальной составляющей силы натяжения цепи и которая равна горизонтальной составляющей силы, действующей со стороны цепи на пилоны). Аналогичные вычисления со вторым условием равновесия дают

(T (x)sin α(x))′ = f ,

где f = F / x – удельная нагрузка на единицу длины моста. Так как производная функции T (x)sin α(x) равна постоянной, сама эта функция является линейной

106

где B – некоторая постоянная. Выражая из (2) силу T (x) и подставляя ее в (3), получим

A tgα(x) = fx + B .

Но тангенс угла наклона цепи к горизонту (к оси x) есть производная уравнения цепи y(x) по переменной x. Поэтому

где y(x) – уравнение цепи. Постоянную B легко найти. Поскольку при x =0 (середина моста) цепь расположена горизонтально (координату x =0 имеет нижняя точка цепи), то B = 0 . А так как производная уравнения цепи y′(x) зависит от x линейно, то y зависит от x квадратично

y(x) = 2fA x2 +C ,

y(x) = 2fA x2 .

Этот результат является приближенным: если масса цепи сравнима с массой проезжей части, цепь ближе к цепной линии, если масса цепи мала по сравнению с массой проезжей части (а в реальных мостах реализуется, конечно же, этот случай) – параболой.

10.1. При движении левого поршня вниз, а правого вверх увеличивается давление в левой камере насоса и уменьшается в правой. Поэтому нижний левый клапан закрывается, левый боковой – открывается, пропуская воду из левой камеры в центральную. В это же время правый боковой поршень закрывается, не пропуская воду из центральной камеры в правую. Правый нижний поршень в это время открывается, и благодаря уменьшению давления в правой камере вода засасывается из водоема в правую камеру. Затем процесс повторяется.

107

Разница между насосами заключается в следующем. Правый насос дает напор воды только при движении поршней. Около «мертвой точки» при движении поршней получается, что поршни не давят на воду, давление в воде падает, вода не течет. Таким образом, правый насос работает прерывисто – в момент движения поршней вода течет, около «мертвой точки» хода поршней напор падает. В левом насосе за счет сжатия воздуха в камере А создано повышенное давление, которое обеспечивает напор даже около «мертвой точки» хода поршней. В результате левый насос обеспечивает непрерывное откачивание воды, правый работает прерывисто.

10.2. Песчинки представляют собой маленькие кусочки диоксида кремния неправильной формы. Поэтому насыпная плотность песка зависит от степени его «уплотнения», когда «неправильности» песчинок находят друг друга, и насыпная плотность песка может приближаться к истинной. Если же никаких специальных усилий по уплотнению песка не предпринимается, между песчинками остаются пустоты, и его насыпная плотность может быть значительно меньше истинной. Оценим насыпную плотность. Будем для оценки считать, что песчинки представляют собой шарики одинакового радиуса r (согласно условию считаем, что все песчинки имеют одинаковые размеры). Конечно, это предположение является приближенным, однако промежутки между песчинками неправильной формы без специальных усилий по уплотнению песка в каких-то случаях являются бóльшими, в каких-то – меньшими, чем пустоты между шариками, и предположение о круглой форме песчинок для вычисления объема пустот является разумным. Пусть песок заполняет куб с ребром a. Тогда в кубе содержится

N (a / 2r)3 песчинок, имеющих суммарный объем

V = N 43 πr3 = 16 πa3 .

Поэтому масса песка в объеме куба равна m =ρV = 16 πρa3 ,

где ρ – истинная плотность песка. Отсюда находим насыпную плотность песка, как отношение массы песка в объеме куба к его объему

108

ρ0 = am3 = 16 πρ ≈ 12 ρ =1300 кг/м3.

Как следует из этой формулы насыпная плотность приблизительно вдвое меньше истинной и не зависит от размера песчинок (при условии, что все они имеют одинаковый размер).

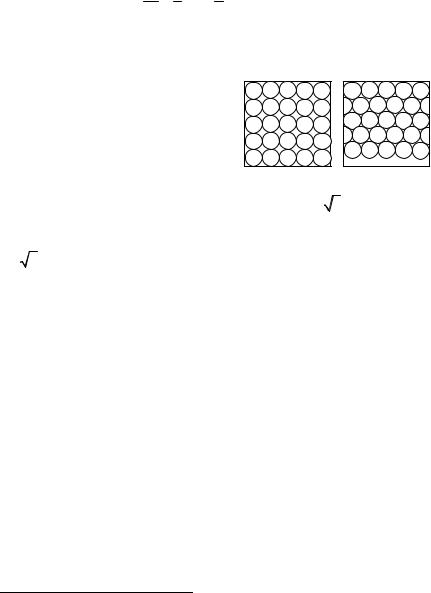

Можно предложить и модель более плотной «упаковки» песчинок1. Модель, которая была рассмотрена выше, отвечала ситуации, изображенной на левом рисунке. Но если каждый последующий ряд сдвинуть

относительно предыдущего слоя на величину радиуса песчинок, то расстояние между двумя слоями уменьшится в 2 / 3 ≈1,15 раза, и плотность песка возрастет в такой же пропорции (в пренебрежении

плотностью песка в уплотненном и неуплотненном состояниях.

В случае разброса размеров песчинок насыпная плотность снижается по сравнению с вышеприведенной оценкой. Это связано с тем, чтопесчинки большогоразмера дают «матрицу», которая заполняется песчинками меньшего размера. В результате увеличиваются промежутки междупесчинками, и насыпнаяплотность песка уменьшается.

10.3. Тепловая трубка работает следующим образом. Температуру кипения жидкости следует подобрать так, чтобы она имела промежуточное значение между температурой устройства и температурой окружающей среды. Тогда между деталью и кипящей жидкостью идет теплообмен. Благодаря поступлению тепла жидкость выкипает, пар поднимается вверх, контактирует с окружающей средой, отдает ей энергию и конденсируется в верхней части трубки. Затем под действием силы тяжести сконденсировавшаяся жидкость с температурой окружающей среды опускается вниз, снова нагревается за счет теплообмена с горячим устройством, выкипает и т.д. Таким образом, за один цикл жидкость переносит то количества теплоты, которое необходимо для ее испарения –

1 На возможность такой оценки насыпной плотности уплотненного (утрамбованного) песка обратил наше внимание О.В. Маслаков.

109

Q = mλ, где m – масса жидкости в трубке; λ – скрытая теплота

парообразования для данной жидкости.

Эффективность охлаждения с помощью тепловых трубок связана с тем, что количество теплоты, необходимое для нагревания теплоносителя на небольшую температуру T , гораздо меньшее количества теплоты, необходимой для его испарения. Например, для

воды

c T < λ

для T <500 °С. Поэтому при малых T (а при охлаждении материнской платы компьютера эта величина порядка 30 −50 °С) нужно обеспечить большой поток теплоносителя. Оценить этот поток можно так. Если трубка в единицу времени переносит mλ тепла (где m – масса жидкости, выкипающей в единицу времени), то такое же количество тепла можно передать с помощью обычного теплопереноса для следующей массы теплоносителя M :

c M T = mλ,

где T – разность температур между устройством и теплоносителем, которая по порядку величины близка к разности температур между устройством и окружающей средой. Отсюда получаем

Mm = c λT 20 .

Таким образом, для осуществления такой же теплопередачи, как у тепловой трубки, необходимо пропускать около охлаждаемого устройства в 20 разбольшетеплоносителя, чем еговыкипаетв трубке.

Для работы трубки в горизонтальной ориентации (и даже с наклоном вниз) необходимо предложить механизм возврата жидкости назад (испарившийся горячий пар будет «уходить» в любом направлении, благодаря давлению). Такой механизм могут обеспечить капиллярные силы. Внутренние поверхности трубок, работающих в горизонтальной ориентации, покрывают гигроскопическим материалом (органической тканью или пористой керамикой). Жидкость, сконденсировавшись на холодном конце трубки, перемещается в сторону горячего конца благодаря капиллярным силам.

В качестве теплоносителя в существующих тепловых трубках используют воду с примесью аммиака и спирта (меняя их концентрации, можно менять температуру кипения жидкости в трубке), и

110
