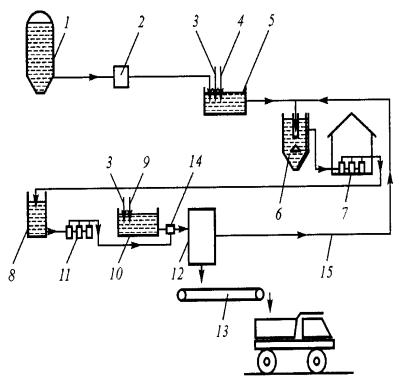

Рис. 11. Схема подготовки осадка перед меха ническим обезвоживанием [1, с. 50 6]:

1 - метантенк; 2 - дробилка; 3 - подача воды; 4 - подача сжатого воздуха, 5 - промывка осадка; 6 - уплотнитель; 7 - плунжерные насосы; 8 - резервуар уп-

лотненного осадка; 9 - подача коагулянта; 10 - отделение к оагулирования; 11 - винтовые (шнековые) насосы; 12 - фильтр-пресс; 13 - транспортер обезвоженного осадка; 14 - смеситель коагулянта с осадком; 15 - отвод фильтрата

Из уплотнителя промытый осадок влажностью 94 – 96 % удаляется при помощи насосов. Перед п одачей на вакуум-фильтр или фи льтр-пресс осадок подвергается кондиционированию. В качестве реагентов об ычно применяют хлорное железо или сернокислое окисное железо и известь в виде 10 %-го раствора. Средняя доза железа составляет 4 – 6 % массы сухого в ещества осадка, а извести - 10 - 15 %. Части цы осадка объединяются хлопьями гидроксида железа в крупные агрегаты. В результате такой обработки удельное сопротивление осадка значительно снижа ется и осадок легче отдает воду. Р еагенты вводятся непосредственно перед подачей осадка на механическое обезвоживание.

6.3.2. Механическое обезвоживание осадков на вакуум фильтрах

Для обезвоживания осадков используют вакуум-фильтр ы, фильтр-прессы, центрифуги.

В последнее время находят применение барабанные ва куум-фильтры со сходящим полотном (рис. 12). Они выпускаются отечественной промышленностью и рядом зарубежных фирм. В этих фильтрах регенерация фильтровальной

31

ткани производится непр ерывно. Применение их особенно эффективно в тех случаях, когда осадки сто чных вод по своей структуре способ ны быстро заиливать фильтровальную ткан ь, в частности сырые осадки из первичных отстойников. В табл. 16 дана характеристика барабанных вакуум-фильтров, выпускаемых отечественной промы шленностью. Пример расчета вакуум-фильтра представлен в [5, пп 6.9, 6.17, 6.24].

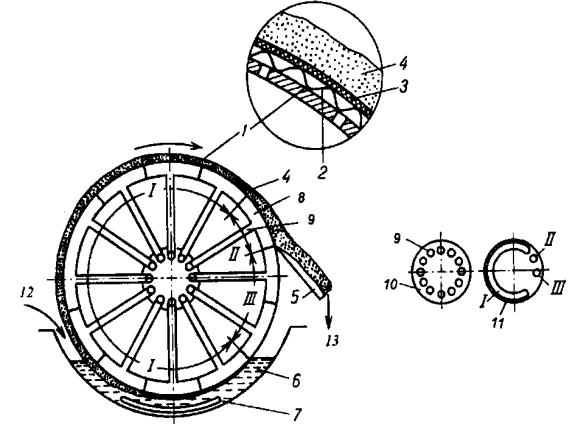

Рис. 12. Барабанный вакуум-фильтр [1, с. 510]: 1-перфорированный барабан; 2 - латунная сетка; 3 - фильтров альная ткань; 4 - слой осадка; 5 - нож для съема кека; 6 - резервуар для осадка; 7 - качающаяся мешалка;8 - камеры барабана; 9 - соединительные трубки; 10 - вращающаяся часть распределительной головки; 11 - неподвижная часть распределительной

головки; 12 - подача оса дка на обезвоживание; 13 - отведение кека; I - зона фильтрования и отсоса фильтрата; II - зона съема кека; III-зо на регенерации фильтровальной ткани











Таблица 16



Параметры типовых вакуум-фильтров















Наименование

Площадь,

Габаритные

Диаметр,

Длина,

Мощность элек-



м2

размеры, мм

м

м

тродвигателя, кВт

БОУ – 40 – 3

40

6660х4300х3640

3

4,4

3,4…4,1













БОУ – 20– 2,6

20

4750х3230х3830

2,6

2,7

3

БОУ – 10– 2,6

10

3420х3320х3415

2,6

1,35

2,2













БОУ – 5– 1,75

5

2680х2410х2650

1,75

0,96

1,1

















32







Принцип работы фи льтр-пресса можно рассмотреть на примере работы фильтра ФПАКМ (рис. 13). В камеру по коллектору 9 подается осадок для обезвоживания и воздух (п оложение А) По каналам фильтрат и воздух отводятся в коллектор 11. Затем осадок отжимается диафрагмой, для чего в полость нагнетается вода под давлением (положение Б).После этого раздвигаются плиты (положение В), передвигае тся фильтровальная ткань и кек снимается с неё ножами, ткань промывается и очищается в камере регенерации ткани.

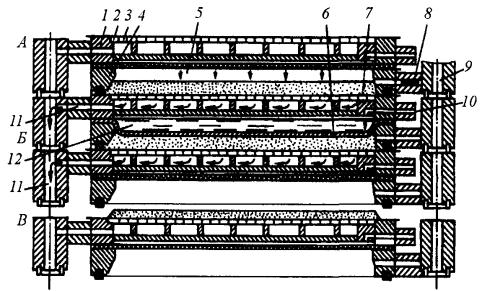

Рис. 13. Схема фильтр-пресса ФПАКМ [1, с. 51 5]:

1 - верхняя часть плиты; 2 - перфорированный лист; 3 - камера для приема фильтрата; 4 - нижняя часть плиты в виде рамы; 5 - камера для осадка; 6 - эластичная водонепроницаемая диафрагма; 7 - фильтровальная ткань; 8 и 10 - каналы; 9 - коллектор для подачи осадка; 11 - коллектор для отвода фильтрата и воздуха; 12 - полость для воды.

Фильтр-прессы ФП АКМ выпускаются поверхностью фильтрования, м2: 2,6; 5; 10; 25; 50.

Подбор вакуум-филь тров и фильтр –прессов выполняетс я по значению их производительности для р азличных осадков, приведенных в табл. 17.

Для обезвоживания осадков используют также барабанные фильтры со слоем вспомогательного вещества с площадью фильтрования соответственно 5, 10, 30, 40 м2. Слой (0,2-1,0 мм) вспомогательного вещества обычно намывают на фильтровальную ткань.

Тонкий слой вспомогательного вещества предотвращает кольматацию фильтровальной ткани осадком и обеспечивает условия полно го удаления обезвоженного осадка и вспо могательного вещества с фильтровальной ткани, а также высокое качество фильтрата. При этом повышается производительность

33

вакуум-фильтра за счет сокращения длительности фильтрования, снижаются затраты на фильтровальную ткань.

Таблица 17 Производительность вакуум-фильтров и фильтр-прессов



Производительность,

Влажность кека, %



кг сухого вещества





Обрабатываемый осадок

на 1м2 поверхности







фильтра в 1 ч

















вакуум-

фильтр-

при вакуум-

при фильтр-



фильтров

прессов

фильтрации

прессовании











Сброженный осадок из пер-

25 - 35

12 - 17

75 - 77

60 - 65

вичных отстойников



















Сброженная в мезофильных

20 - 25

10 - 16

78 - 80

62 - 68

условиях смесь осадка из









первичных отстойников и









активного ила, аэробно ста-









билизационный актив-









ный ил



















Сброженная в термофиль-

17 - 22

7 - 13

78 - 80

62 - 70

ных условиях смесь осадка









из первичных отстойников









и активного ила









Сырой осадок из первичных

30-40

12-16

72-75

55-60









Отстойников



















Смесь сырого осадка из

20-30

5-12

75-80

62-75

первичных отстойников и









уплотненного активного









ила









Кроме широко применяемых барабанных вакуум-фильтров, используются (в основном для обезвоживания осадков производственных сточных вод) ленточные вакуум-фильтры и листовые фильтры. Ленточные вакуум-фильтры применяют для обезвоживания быстро расслаивающихся осадков, преимущественно минерального происхождения, таких как окалина, осадки газоочисток доменного и конвертерного цехов. Фильтр (рис. 14) имеет бесконечную рези- ново-тканевую ленту, натянутую на два барабана, и фильтровальный стол. Щелевое отверстие, расположенное посередине стола, сообщается с вакуум-

34

камерой. Лента имеет поп еречные рифления и продольные с квозные прорези. Фильтровальная ткань укладывается на ленту и закрепляется в пазах резиновым шнуром. Верхняя рабочая ветвь ленты протягивается по сто лу так, что ее продольные прорези совпада ют с щелевым отверстием стола. Ф ильтрат отводится с внутренней стороны ткани по поперечным пазам и через продольные отверстия поступает в вакуум-к амеру и сборный коллектор. При фильтровании быстро осаждающиеся крупные частицы образуют подслой, который улучшает условия фильтрования и повышает пропускную способность ф ильтра.

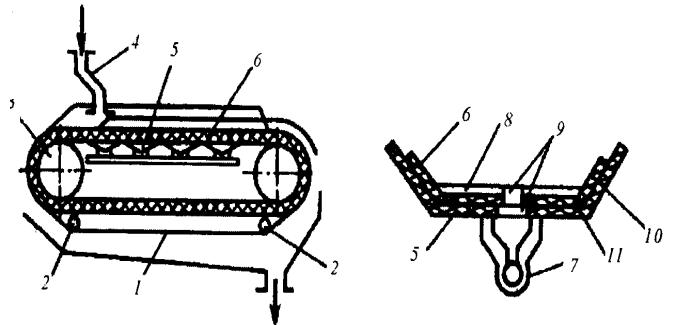

Рис. 14. Л енточный вакуум-фильтр [1, с. 513]:

1 - фильтровальная тка нь; 2 - направляющие для фильтровальной ткани; 3- барабан; 4 - лоток для подачи осадка; 5 - фильтрова льный стол;

6- прорезиненная лента; 7 - сборный коллектор фильтрата; 8 - поперечный желоб отвода фильтрата; 9 - продольная прорезь; 10 - направляющие для ленты; 11резиновый шнур

Листовые фильтры типа ЛВАВ (листовой вертикальный автоматизированный с вибровыгрузкой осадка) могут служить для обезвоживания различных осадков.

Техническая характ еристика дисковых вакуум-фильтро в представлена в табл. 18.
