15

К1

Принцип действия.

Двигатель Д через редуктор Р приводит в возвратно-поступательное движение плунжер П, перемещающийся в рабочей головке насоса. Клапаны К1 и К2 открываются, когда насос находится в фазе всасывания и подачи соответственно. Величина объемной подачи определяется тремя параметрами: диаметром плунжера (обычно 3.13; 5.0; 7.0 мм), его амплитудой (12-18 мм)и частотой(что зависит от скорости вращения двигателя и редуктора).

Насосы этого типа обеспечивают постоянную объемную подачу подвижной фазы длительное время. Максимальное рабочее давление 300-500 атм, расход 0.01-10 мл/мин. Воспроизводимость объемной подачи -0.5%. Основной недостаток - растворитель подается в систему в виде серии последовательных импульсов, поэтому существуют пульсации давления и потока. Это является основной причиной повышенного шума и снижения чувствительности почти всех детекторов, применяемых в ЖХ, особенно электрохимического.

Способы борьбы с пульсациями. 1. Сдвоенные насосы.

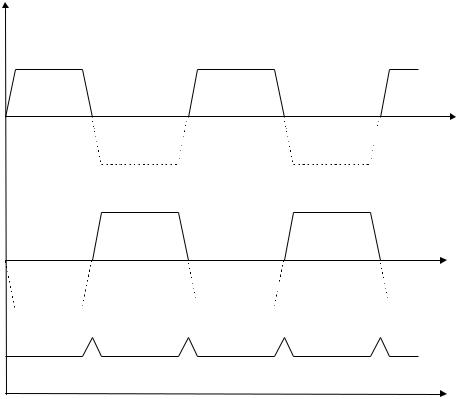

Рис 10

Расход



подача насос 1

всасывание насос 1

подача насос 2

всасывание насос 2

насос 1 + насос 2

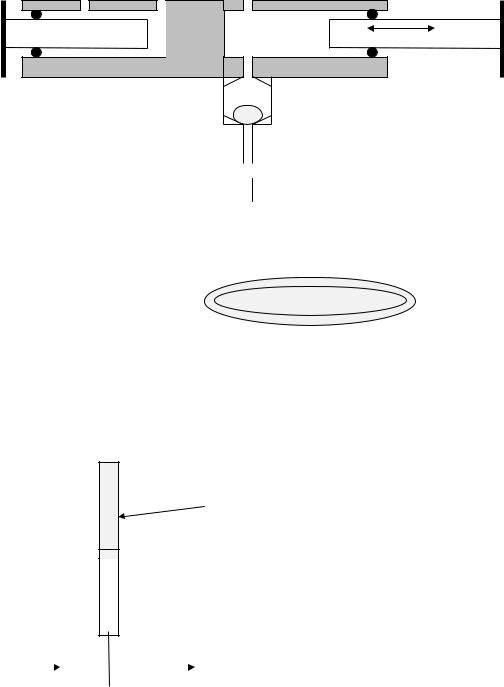

Схема двухплунжерного насоса Баглая.

Чем меньше диаметр плунжера, меньше его ход - меньше пульсации. Рис 11.

К дозатору

16

от резервуара с элюентом

2. Применение демпфирующих устройств.

Это спиральные трубки специального профиля из нержавеющей стали, включенные последовательно или параллельно в систему между насосом и дозатором.

Рис 12 Профиль демпфера

Демпфер раскручивается при увеличении давления в нем (ускорение хода насоса). При спаде давления он скручивается, его объем уменьшается, он выдавливает из себя часть растворителя, поддерживая постоянным расход и уменьшая пульсации. Такой демпфер хорошо работает при давлении 50 атм и выше. При давления 5-30 атм лучше сглаживает пульсации воздушный демпфер, изготовленный из колонки (рис 13.). Воздух в заглушенной колонке (6х200 мм) сжимается и пульсации гасятся. Воздух в нем растворяется за 24 часа.

Рис 13.

воздух

насос



















к дозатору



































































3. Применение электронных устройств.

При использовании электронного датчика давления можно использовать показания датчика для управления работой насоса. При спаде давления увеличивается скорость вращения двигателя и компенсирует уменьшение давления. Также можно скомпенсировать утечки в клапанах и частично в манжетах. Применение электронного демпфера (БПЖ-80, ХПЖ-1 и т.д.) позволяет снизить пульсации давления до 1 атм при давлении 100-150 кгс/см2.

VII. ДОЗАТОРЫ

Назначение дозатора заключается в переносе пробы, находящейся при атмосферном давлении, на вход колонки, находящейся при давлении вплоть до нескольких атмосфер. Важно, чтобы в дозаторе отсутствовали непромываемые подвижной фазой “мертвые” объемы и размывание пробы в ходе дозирования.

17

На первых порах дозаторы в ЖХ были аналогичны газовым с проколом мембраны. Однако более 50-100 атм мембраны не держат, химическая стойкость их недостаточна, их кусочки загрязняют фильтры колонок и капилляры.

Вжидкой фазе гораздо меньше скорости диффузии, чем в газовой. Поэтому можно дозировать с остановкой потока - проба не успевает размыться в дозаторе. На время ввода в

дозатор пробы специальный кран перекрывает поток растворителя. Давление на входе в колонку быстро снижается, через несколько секунд пробу можно вводить в камеру дозатора обычным микрошприцем. Далее дозатор запирается, включается поток растворителя, идет разделение. Давление, которое держит этот кран, до 500-800 атм. Но при остановке потока нарушается равновесие в колонке, что может приводить к появлению “вакантных” дополнительных пиков.

В“Милихроме” дозатором служит сам насос (при его обратном ходе засасывается

проба).

Наибольшее распространение получили петлевые дозаторы (рис. 14).

Рис 14









от насоса

6

сброс

от насоса

6





1



5

1

5







доза

доза

2

4



2

4

на колонку

3



на колонку

3

При заполнении дозатора под высоким давлением оказываются входы 1,2 и канал между ними. Входы 3-6, каналы между ними и дозирующая петля оказываются под атмосферным давлением, что позволяет заполнить петлю с помощью шприца или насоса. При повороте дозатора поток подвижной фазы вытесняет пробу в колонку. Для снижения погрешности петля промывается 5-10-ти кратным объемом пробы. Если пробы мало то ее можно ввести в

петлю микрошприцем. Объем петли обычно 5-50 мкл.

VIII. КОЛОНКИ

Успех ВЭЖХ обусловлен не только созданием сорбентов, но и колонок, учитывающих особенности процесса разделения в ЖХ. Наиболее важны 2 момента:

1.Создание максимально однородного слоя сорбента в цилиндрической трубке.

2.Сведение к минимуму мертвых объемов в колонке и соединительных трубках.

В аналитической практике в основном используются колонки внутренним диаметром 3-5 мм, длиной 5-25 см. На Милихроме d 2мм, что экономит подвижную фазу, но требует снижения в 4 раза мертвых объемов в системе (капилляры + детектор).

8.1. Устройство аналитических колонок.

Аналитическая колонка представляет собой трубку из нержавеющей стали, титана или стекла, заполненную сорбентом и закрытую с обеих сторон фильтрами для предотвращения высыпания сорбента. Фильтры имеют диаметр пор 2-5 мкм, что не создает сопротив-

18

ления потоку. Для получения высокой эффективности колонок необходимо соблюдение некоторых условий:

1.Внутренняя поверхность колонки должна быть зеркально гладкой.

2.Сорбент должен иметь однородную фракцию (5+1мкм).

3.Переход от большого диаметра колонки к малому диаметру штуцера должен быть плавный, т.е. нужна конусная выточка в корпусе штуцера (рис 15).

Рис 15

фильтр

штуцер

сорбент

прокладка

трубка



4.Стенка колонки должна быть достаточно прочной, чтобы выдержать давление 300-

500 атм.

5.Между торцом колонки и фильтром не должно быть мертвого объема (воздушного зазора), что очень трудно обеспечить в соединениях типа “свагелок”.

Учитывая уникальные свойства сорбентов, сложную конструкцию колонок, тщательность набивки колонок и их тестирование, стоимость колонок составляет 1000-1500 долл.США (отечественные колонки 1 млн. руб.). Поэтому крайне желательно беречь колонки, предохранять от загрязнений с помощью предколонок, заполненных тем же сорбентом, но длиной 30-70 мм.

8.2. Заполнение колонок.

Приготовление хороших колонок является трудновоспроизводимой процедурой. Лишь многолетний опыт позволяет достичь повторяющихся хороших результатов.

Колонки с размером частиц > 50мкм можно упаковывать “всухую”, насыпая шпателем сорбент в колонку. Обычно так набиваются подавительные колонки для ионной хроматографии. После пропускания элюента через колонку сорбент набухнет и колонка будет плотно упакованной.

При размере частиц <50 мкм набивка производится суспензионным способом. Самый простой способ заполнения колонок для ЖХ, сорбент силикагель: готовят сус-

пензию - 5-10% сорбента в воде или изопропиловом спирте, количество сорбента на 20% больше, чем нужно для заполнения колонки (плотность сорбента - 0.5 г/см3, объем колонки можно вычислить по размерам). Минут 10 перемешивают суспензию на магнитной мешалке. В это время колонку чистят ваткой с этанолом, заворачивают нижний штуцер с фильтром, заполняют пустую колонку растворителем (для того чтобы он не вытекал из колонки, к ее выходу подсоединяют капилляр, верхний конец которого выше колонки), соединяют верх колонки с прилагаемым к прибору наполнителем, далее выливают в наполнитель всю суспензию, закрывают наполнитель штуцером, к которому подсоединяют капилляр от насоса и дают максимальный расход (6-7 мл/мин) Первые 10 мин-15 мин насос работает на максимальном расходе, потом каждую минуту снижают расход на 1 мл/мин. Далее, снимают колонку. Смотрят, нет ли ямки у верха колонки, если есть, то колонку перебивают, добавив

19

сорбента. Если нет , то кладут немного стекловаты на верх сорбента и наворачивают верхний штуцер. Колонку ставят в прибор, чтобы элюент протекал в том же направлении, в котором производилась набивка.

Очень важным условием получения хороших колонок является седиментация сорбента: частички 1-2мкм забивают фильтры, снижают эффективность.

Чтобы колонка не “садилась” ,необходимо производить набивку колонки при давлении в 3-4 раза выше ее рабочего давления (т.е. 300-400 кгс/см2).

Для хорошей колонки N=30000-100000 т.т./м.

IX. ДЕТЕКТОРЫ.

Детектор является преобразователем концентрации анализируемого вещества, растворенного в подвижной фазе, в электрический сигнал.

В первых жидкостных хроматографах (типа ионообменных хроматографов) прошедшая через колонку подвижная фаза с компонентами пробы просто собиралась в небольшие сосуды, а затем методами титриметрии, колориметрии, полярографии и т.д. определялось содержание компонента в этой порции. Т.е. процессы разделения пробы и определения ее количественного состава были разделены во времени и пространстве. В современном жидкостном хроматографе эти процессы объединены в одном приборе.

Для детектирования компонентов пробы может быть использовано любое физикохимическое свойство подвижной фазы (поглощение света, излучение света, электропроводность, показатель преломления и т.д.), которое изменяется при наличии в ней молекул разделяемых соединений. Из существующих 50 физико-химических методов детектирования в настоящее время активно используется 5-6.

Наибольшей сложностью при конструировании хроматографических детекторов было сочетание малых объемов ячеек (0.1-10 мкл, менее 10% от объема неудерживаемого пика) с высокой чувствительностью (ввиду малого объема и низкой концентрации пробы). Иллюстрацией достигнутых успехов является то, что чувствительность фотоколориметров и спектрофотометров составляет 10-2 ед.опт. пл-ти, в то время как чувствительность фотометрических детекторов - 10-5 ед.опт. пл-ти, т.е. в 1000 раз выше.

Чувствительность - это важнейшая характеристика детектора. Лучше всего оценивать этот параметр по физической величине. Если определять чувствительность через двойную амплитуду шума нулевой линии, шум выражать в физических единицах, то чувствительность фотометрического детектора будет выражаться в единицах оптической плотности, рефрактометрического - в единицах показателя преломления, вольт-амперометрического- в амперах, кондуктометрического - в сименсах. Для химика, очевидно, интереснее определять чувствительность в минимальном количестве определяемого вещества.

Из таблицы 2 можно оценить предельную чувствительность различных типов детек-

торов.

Чувствительность детектора может быть примерно одинаковой ко всем компонентам пробы (рефрактометр и кондуктометр), а может быть совершенно разной даже для близких соединений. В первом случае говорят о неселективном детектировании. Это значит, что измеряется физическое свойство, присущее и пробе и растворителю (показатель преломления, электропроводность), их разность. Во втором случае - селективное детектирование. Это значит, что измеряется физическое свойство, присущее только молекулам пробы, например, способность флуоресцировать или поглощать свет. Селективное детектирование, с одной стороны, позволяет повысить чувствительность определения или исключить те вещества, которые определять не нужно (предельные углеводороды при определении ароматики), с другой стороны, допускает возможность не обнаружить нужных нам компонентов (тех же предельных в нефти). Поэтому при исследовании общего состава объекта лучше использовать
