Материал: Основы 3D-моделирования в системе NX. учеб.-метод. пособие. Барабанов В.Ф., Нужный А.М
проектирования, расчётов или производства, но работает как основа для других приложений и отвечает за операции взаимодействия с файловой системой, отображение геометрии и многое другое.

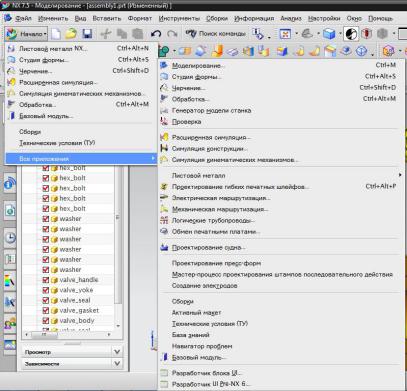

Рис. 1.5. Меню выбора приложения
В связи с многофункциональностью системы NX инструментальные панели системы весьма переполнены. Для формирования списка инструментов, соответствующего потребностям пользователя, следует использовать механизм Ролей.
10
Роль – это сохранённое состояние интерфейса, в котором запоминаются набор отображаемых панелей и элементов меню, их состав и положение на экране. Для управления ролями в панели ресурсов существует вкладка Роли .

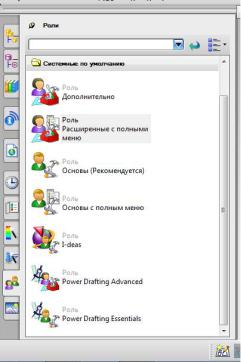

Рис. 1.6. Вкладка Роли
В NX входит набор предустановленных ролей, которые можно использовать в их изначальном виде, или настроить на их основе свои роли.
Для новых пользователей, которые только осваивают систему, больше подойдёт роль Основы (Рекомендуется) – будет отображён минимальный набор инструментальных
11
панелей, каждая кнопка будет иметь название под пиктограммой.
Для более опытных пользователей более удобной может быть роль Расширенная с полным меню – количество отображаемых инструментов будет максимально, а кнопки будут иметь компактный вид без текста.
При выполнении лабораторных работ удобнее использовать роль «Основы», имеющую минимально необходимый набор инструментальных панелей: «Стандарт», «Вид», «Утилиты», «Элементы» и «Синхронное моделирование».
Рис. 1.7. Набор инструментальных панелей для роли «Основы»
1.3. Вспомогательные элементы интерфейса
Помимо инструментальных панелей, при работе используются общее главное меню приложения и большой набор контекстных меню, привязанных к конкретной команде или объекту. Главное меню приложения дублирует все команды инструментальных панелей, большая часть которых содержится в пунктах меню Вставить (Insert), Изменить (Edit) и Инструменты(Tools), а также ряд дополнительных команд и опций.
Практически для всех объектов в NX предусмотрено контекстное меню, вызываемое по нажатию правой кнопки мыши.
12

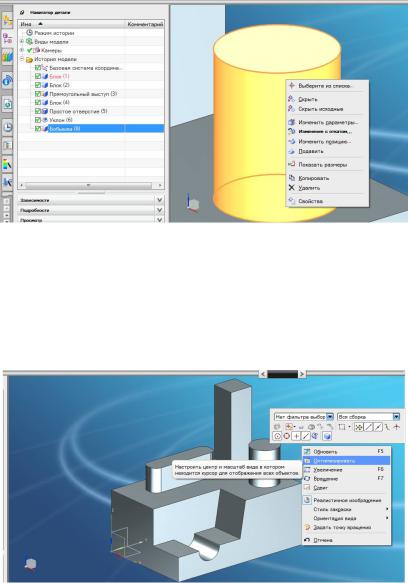

Рис. 1.8. Контекстное меню объекта
При щелчке правой кнопкой мыши в пустом пространстве графической зоны открывается меню навигации и визуализации, позволяющее, в частности, оптимизировать режим просмотра модели (рис. 1.9).
Рис. 1.9. Контекстное меню визуализации
13
1.3.1. Панель ресурсов
Панель ресурсов представляет собой набор вкладок, содержащих навигаторы и палеты (рис. 1.10).
Рис. 1.10. Панель ресурсов
Панель ресурсов в обычном режиме располагается по умолчанию по левой стороне окна приложения, а в полноэкранном режиме она является одной из вкладок менеджера инструментов. Наиболее часто используемые вкладки панели ресурсов:

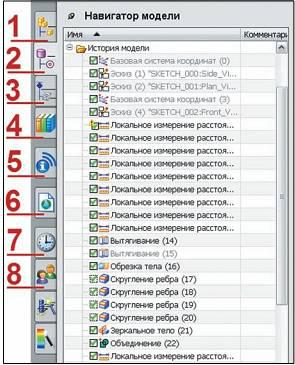

1– навигатор сборки. Отображает структуру сборки и предоставляет инструменты в контекстных меню для работы с компонентами сборок. Также в этом навигаторе производится работа с межмодельными связями WAVE;
