•Биореактор должен быть сконструирован так, чтобы исключить попадание загрязняющих микроорганизмов, а также обеспечить сохранения требуемой микрофлоры.

•Объем культивирумой смеси должен оставаться постоянным, т. е. чтобы не было утечки или испарения содержимого.

•Уровень растворенного кислорода должен поддерживаться выше критических уровней аэрирования культуры аэробных организмов.

•Параметры внешней среды, такие, как температура, рН и т. п., должны постоянно контролироваться.

•Культура при выращивании должна быть хорошо перемешиваемая. К материалам, используемым при конструировании сложных,

прецизионно работающих ферменторов, предъявляются определенные требования (порой весьма строгие):

а) все материалы, вступающие в контакт с растворами, подающимися

вбиореактор, соприкасающиеся с культурой микроорганизма, должны быть устойчивыми к коррозии, чтобы предотвратить загрязнения металлами даже в следовых количествах;

б) материалы должны быть нетоксичным и, чтобы даже при самой малой растворимости они не могли бы ингибировать рост культуры; в) компоненты и материалы биореактора должны выдерживать повторную стерилизацию паром под давлением;

г) перемешивающая система биореактора и места поступления и выхода материалов и продуктов должны быть легко доступными и достаточно прочными, чтобы не деформироваться или ломаться при механических воздействиях;

д) необходимо обеспечить визуальное наблюдение за средой и культурой, так что материалы, используемые в процессе, по возможности должны быть прозрачными.

Для оптимизации биотехнологических процессов требуется постоянный и тщательный контроль за изменяющейся картиной ферментации, что обеспечивается наличием в биореакторах соответствующих датчиков, позволяющих осуществлять избирательный анализ определенных параметров ферментационного процесса. Неотъемлемой частью большинства ферментаций является та или иная степень компьютеризации.

За последние десятилетия форма биореакторов существенно изменилась. Первые (исходные) ферментационные системы представляли собой неглубокие емкости, перемешивание в которых осуществлялось либо путем их встряхивания, либо посредством перемешивания

36

содержимого вручную. На основе первичных систем в последующем были созданы аэрируемые башенные конструкции, которые в настоящее время доминируют в промышленном производстве.

Системы перемешивания являются важным классификационным принципом биореакторов различного типа. Правда, поскольку биореакторы являются многопараметровыми аппаратами, они могут классифицироваться и по другим критериям: размерам, целевым назначениям (лабораторные, опытно-промышленные или пилотные, промышленные), режиму работы (периодического и непрерывного действия), условиям культивирования (аэробные и анаэробные, мезофильные и термофильные, для поверхностного и глубинного выращивания, для жидких и твердых питательных сред, газофазные).

И все же система перемешивания имеет не последнее значение в классификации. По способу перемешивания и аэрации биореакторы подразделяются на аппараты с механическим, пневматическим и циркуляционным перемешиванием.

Аппараты с механическим перемешиванием

Эти реакторы имеют механическую мешалку с центральным валом и лопастями (лопатками), число которых обычно равно 6, реже 8 (рис.2). Лопасти могут быть прямыми или изогнутыми, часто их располагают в несколько ярусов, что обеспечивает более эффективное перемешивание больших объемов жидкости. В систему входят также отражательные перегородки – узкие металлические пластинки, прикрепленные к внутренним стенкам биореактора. Они предотвращают возникновение водоворотов и обеспечивают вихревое движение жидкости, равномерно распределяемое но всему объему реактора. Однако в ряде случаев они не могут быть применены (культивирование мицелиальных грибов), так как обрастают микроорганизмами (мицелием). Нежное и медленное перемешивание создается в биореакторах, предназначаемых для выращивания клеток животных и (в меньшей степени) растений.

Аэрация (без явного, интенсивного перемешивания) может осуществляться путем барботажа – подачи воздуха снизу через горизонтальную трубку с отверстиями, иногда аэрирование достигается применением специальных вибраторов, которые обеспечивают высокую степень асептики, малый расход энергии и относительно слабо травмируют клетки.

37

В некоторых ферменторах используют полые мешалки, в которых воздух поступает в среду культивирования через отверстия в нижнем конце их валов и полые лопатки.

Аппараты с механическим перемешиванием – наиболее распространенные конструкции в современной микробиологической промышленности.

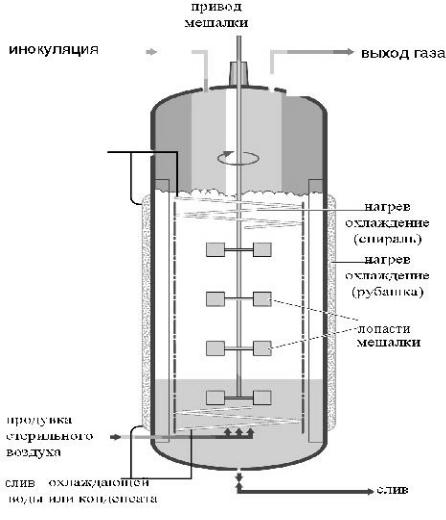

Рис 2. Ферментер с механическим перемешиванием.

Аппараты с пневматическим перемешиванием

В такого типа аппаратах мешалка отсутствует и перемешивание жидкости осуществляется пузырьками газа (рис.3). Естественно, что

38

скорость массообмена в них намного ниже, чем в ферменторах с механическим перемешиванием (с мешалками).

Классическим аппаратом такого типа является эрлифтный реактор (air lift – подъем воздуха). Биореакторы с пневматическим перемешиванием характеризуются более мягким (плавным) перемешиванием содержимого и получили распространение при выращивании клеток животных и растений. Пневматические аппараты привлекают также простотой конструкции и малыми энергозатратами. Основной их недостаток – "тихоходность" Однако и это не всегда является недостатком, поскольку, например, в условиях "тихоходных" установок культуры клеток растений характеризуются биосинтетическими способностями, присущими целому растению. Так, клетки Digitalis lanata в эрлифтном ферменторе продуцируют ценный кардиологический препарат – р -метилдигоксин.

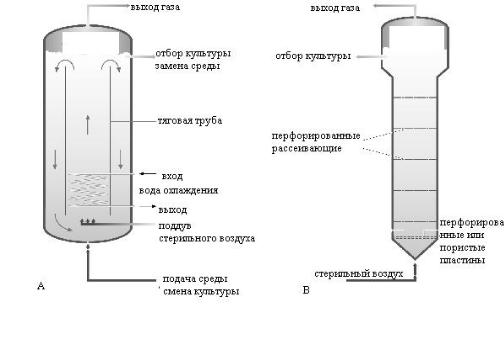

Рис.3. Ферментеры с пневматическим перемешиванием: а) эрлифтный; б) пузырькового типа

Аппараты с циркуляционным перемешиванием

Биореакторы циркуляционного или гидродинамичесиого типа оснащены насосами и эжекторами, создающими направленный ток

39

жидкости по замкнутому контуру (кругу). Жидкость увлекает за собой пузырьки газа и тем самым культуральная среда одновременно с перемешиванием может насыщаться либо атмосферным кислородом, либо (с использованием специальных устройств и эжекторов) газом иного типа. Эти аппараты (биореакторы) отличаются простотой конструкции и надежностью в эксплуатации.

Ферменторы циркуляционного типа часто заполняются твердыми частицами (насадкой), которые способствуют лучшему перемешиванию содержимого реактора, препятствуют обрастанию стенок при длительном культивировании, а также обеспечивают диспергирование воздуха в жидкости. Некоторые микроорганизмы, прикрепляясь к таким насадкам (в частности, грибы и актиномицеты), развиваются намного лучше. От биореакторов с насадками – один шаг к ферменторам для иммобилизованных клеток или к аппаратам для иммобилизованных ферментов.

В последнее время разрабатываются новые способы аэрации. Например, воздух может подаваться через специальные полипропиленовые мембраны. Это позволяет избегать пенообразования и очень хорошо зарекомендовало себя при выращивании клеток эукариотических организмов, в частности при промышленном получении интерферона.

Система теплообмена

Теплообмен осуществляется с помощью труб с охлаждающим или нагревающим агентом, которые оплетают аппарат и образуют так называемую рубашку реактора. Иногда эта система труб располагается непосредственно в полости ферментора. Нагревающими агентами в промышленных биореакторах служат горячая вода или пар. Естественно,

влабораторных ферменторах чаще используется электрический подогрев.

Вкачестве охлаждающих агентов применяют воду с низкой температурой (артезианскую или пропущенную через холодильную установку); более глубокое охлаждение достигается использованием этиленгликоля или фреонов. Проблема охлаждения ферменторов становится очень значительной в промышленных масштабах.

Система пеногашения

Пеногашение – средство борьбы с избыточным ценообразованием. Существуют химические, механические, акустические и другие виды пеногашения. Наиболее часто применяют химические и механические способы пеногашения. К химическим средствам относятся поверхностно-
