Материал: Панасик Н.В. Тактико-специальная подготовка. Ч. 1
наголовника, в котором они зафиксированы. Первой цифрой указывается номер лобной лямки, второй - височных, третьей - щечных.
Таблица 9
Таблица подбора лицевой части необходимого типоразмера противогаза ГП-7
Рост лицевой части |
|
1 |
|
2 |
|
3 |
|
||
Положение упоров лямок |
4-8-8 |
|
3- |
3-7-8 |
|
3-6-7 |
3-7-7 |
3-5-6 |
3-4-5 |
Сумма горизонтального и |
До |
|
1190- |
1215- |
|
1240- |
1265- |
1290- |
1315 и |
вертикального обхватов |
|
|
|||||||
1185 |
|
1210 |
1235 |
|
1260 |
1285 |
1310 |
более |
|
головы, мм |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Фото 3. Противогаз РШ-4 (шлем-маска ШМС)
Противогаз РШ-4 (фото 3) ФПК ЕО-16 имеет форму цилиндра высотой 17,5 см и диаметром 10,7 см. В дне корпуса имеется внутренняя навинтованная горловина.
Шлем-маска ШМС состоит из корпуса, очкового узла, обтекателей, клапанной коробки и переговорного устройства разборного типа. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами.
216

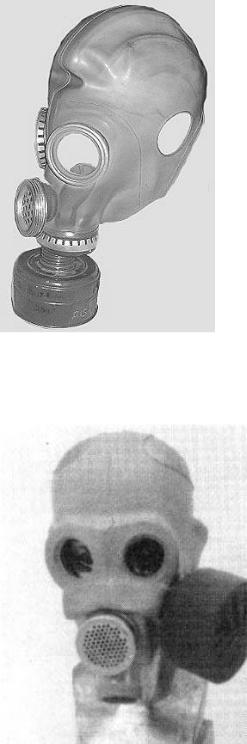

Фото 4. Противогаз ПМГ-2 (шлем-маска ШМ-66Му)
Фото 5. Противогаз ПМГ ("Нерехта")
Противогаз ПМГ-2 (фото 4). Фильт- рующе-поглощающая коробка (ФПК) Е062К имеет форму цилиндра высотой 8 см и диаметром 11,2 см.
Шлем-маска ШМ-66Му состоит из корпуса, очкового узла, обтекателей, клапанной коробки и переговорного устройства разборного типа. В лицевой части сделаны сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость.
Маркировка на ШМ-66Му соответствует маркировке на ШМ-41Му.
Ростовочный ассортимент и маркировка ШМ-66Му аналогичны ассортименту и маркировке ШМ-41Му.
Противогаз ПМГ (фото 5). Фильтрующепоглощающая коробка ЕО-18К имеет форму цилиндра высотой 9 см и диаметром 10,8 см. Маркировка на ЕО-18К аналогична маркировке ФПК противогаза РШ-4.
Шлем-маска ШМГ состоит из корпуса, очкового узла, обтекателей, клапанной коробки, переговорного устройства и узла присоединения ФПК, в котором расположен клапан вдоха. Шлем-маска имеет вырезы в шлемовой части и шейную тесьму для фиксации шлеммаски на голове. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами.
217
Таблица 6
Таблица подбора лицевых частей общевойсковых фильтрующих противогазов
Лицевая |
Вертикальный обхват головы, соответствующий росту лицевой |
||||||
часть |
части, см |
|
|
|
|
|
|
|
0 |
1 |
|
2 |
3 |
|
4 |
ШМ-62 |
До 63,0 |
63,5 |
– 65,5 |
66,0 – 68,0 |
68,5 |
– 70,5 |
71,0 и более |
ШМ- |
До 63,0 |
63,5 |
– 65,5 |
66,0 – 68,0 |
68,5 |
и более |
– |
66Му |
|
|
|
|
|
|
|
ШМГ |
– |
62,5 |
– 65,5 |
66,0 – 67,5 |
68,0 |
– 69,0 |
69,5 и более |
Противогаз ПБФ (фото 6). Фильтрующе-поглощающий элемент ЕО-19Э имеет форму изогнутого эллипса с размерами по осям 9,2 и 13,8 см, высотой 2 см. Элемент состоит из двух пакетов материалов, герметично соединенных по периметру. Пространство между пакетами сохраняется с помощью перфорированных вкладышей. Каждый пакет состоит из фильтрующе-сорбирующего и фильтрующего материалов, противопылевого тампона и гидрофобной ткани. На выпуклой стороне элемента расположена горловина, на которую после установки элемента в карман шлем-маски надевают узел клапана вдоха, состоящий из корпуса, жалюзи, седловины и резинового клапана вдоха. Узел клапана устанавливают на горловину элемента таким образом, чтобы отверстия в жалюзи были направлены вниз. Зараженный воздух поступает через узел клапана вдоха и горловину внутрь элементов, в пакете материалов очищается от 0В, РП, БА и направляется в подмасочное пространство лицевой части. Элементы ЕО-19Э хранят в заваренных по периметру полиэтиленовых пакетах.
Шлем-маска ШМБ состоит из корпуса с двумя карманами, очкового узла, подмасочника, переговорного устройства разборного типа, клапанной коробки и экрана. Переговорное устройство и клапанная коробка с двумя грибковыми клапанами выполнены в едином блоке и закрыты съемным экраном.
218
Подмасочник выполнен из резины, имеет два клапана вдоха, крепится на клапанно-переговорном устройстве, а также с помощью отформованной на нем запонки — в подмасочной части корпуса и двумя пластмассовыми запонками — к внутренним стенкам карманов. Внутренние стенки карманов в сочетании с подмасочником и передней стенкой масочной части образуют обтекатели, через которые очищенный в элементах воздух поступает к очковому узлу. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами.
Шлем-маски ШМБ выпускают в пятиростовочном ассортименте, подмасочники - в трехростовочном (М—малый, С — средний, Б — большой).

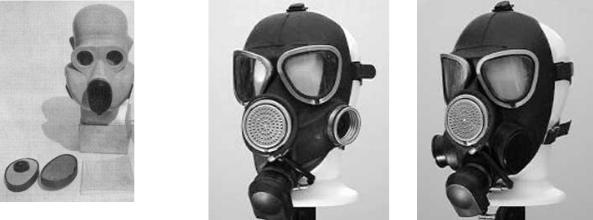

Фото 6. Малогабаритный |
Фото 7. Противогаз ПМК |
Фото 8. Противогаз ПМК-2 |
бескоробочный противогаз |
(маска М-80) |
(маска МБ-1-80) |
ПБФ. |
|
|
Противогаз ПМК (фото 7, 8). Фильтрующе-поглощающая коробка ЕО. 1.08.01 имеет форму цилиндра высотой 8,7 см и диаметром 11,2 см. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка—индекс коробки—ЕО. 1.08.01, вторая строка— квартал и две последние цифры года изготовления, номер партии, серия и номер ФПК. На защитном экране (под пробкой) в виде
219
выпуклого штампа в круге указано условное обозначение предприятияизготовителя.
Маска М-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, узла присоединения ФПК с клапаном вдоха, обтекателя, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.
Очковый узел имеет трапециевидные изогнутые стекла, обеспечивающие возможность работы с оптическими приборами.
Клапанная коробка с двумя клапанами выдоха грибкового типа выполнена из полимера, имеет резьбовое соединение для проведения технического обслуживания клапанов. На седловине внешнего клапана расположен резиновый экран, предназначенный для предотвращения засорения и примерзания клапанов выдоха. Отверстие экрана направлено вниз.
Обтекатель выполнен из полимерного материала и установлен внутри на узел присоединения ФПК. Отверстие обтекателя направлено в сторону клапанной коробки, для чего на нем имеется выступ, а на узле присоединения ФПК - соответствующая выемка. Устанавливается нажатием руки до щелчка.
Переговорное устройство капсульного типа не подлежит разборке в подразделениях. Вкладыш предназначен для предотвращения деформации маски в процессе хранения на складах. В нерабочем положении резиновая трубка для питья обернута вокруг переговорного устройства, а ниппель помещен в держатель, находящийся под клапанной коробкой и отформованный за одно целое с корпусом маски.
Изолирующие противогазы
Изолирующий противогаз ИП-4М
Изолирующий противогаз ИП-4М (фото 9) предназначен для защиты органов дыхания, зрения и кожи лица человека и обеспечивает нормальное дыхание практически независимо от содержания в атмосфе-
220
