Материал: Передвижные башенные краны. Калинин Ю.И., Жулай В.А

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

					Таблица П.27
	Присоединительные размеры
	тихоходного вала редуктора
	Типоразмер	d5	d7	l5	l6	b1	t1
	редуктора	d5	d7	l5	l6	b1	t1
	редуктора

	Ц2 – 250	65	10	110	20	18	71
	Ц2 – 300	75	12	110	22	20	82
	Ц2 – 350	85	12	130	22	22	93
	Ц2 – 400	95	12	130	22	25	104

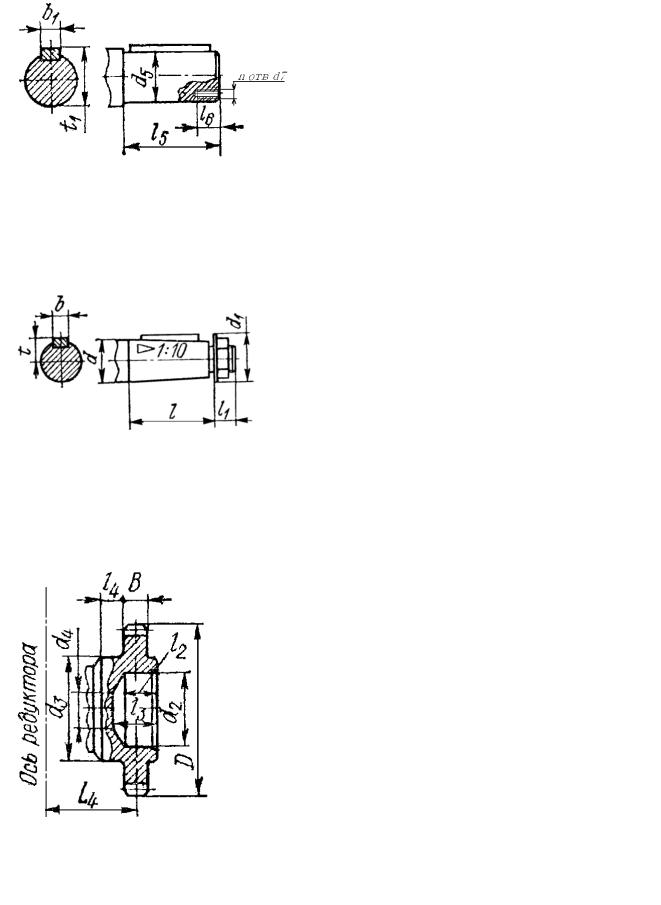

Рис. П.9. Чертеж цилиндрического	Ц2 – 500	110	12	165	22	28	120
тихоходного вала редуктора	Ц2 – 650	140	12	200	22	36	152
(к табл. П.27)	Ц2 – 750	170	16	240	26	40	184
	Ц2 – 750	170	16	240	26	40	184
	Ц2 – 1000	220	20	280	32	50	237

Таблица П.28

							Присоединительные размеры
						быстроходного вала редуктора
		Типоразмер						d			d1	l		l1		b			t
			редуктора					d			d1	l		l1		b			t
			редуктора

				Ц2 – 250				30		45		60		20		8		16,5
				Ц2 – 300				35		48		60		20		10		19
				Ц2 – 350				40		58		85		25		12		21
Рис. П.10. Чертеж				Ц2 – 400				50		70		85		25		14		26,5
быстроходного вала редуктора				Ц2 – 500				60		80		108		32		18		31
(к табл. П.28)				Ц2 – 650				70		95		108		32		20		36,5
				Ц2 – 750				80		110		135		35		22		41
			Ц2 – 1000					110		140		168		42		28		52
																Таблица П.29
	Присоединительные размеры тихоходного вала редуктора
						с зубчатой полумуфтой
	Типоразмер				m	D		B	d2		d3	d4		L4		l2	l3		l4
	редуктора				m	D		B	d2		d3	d4		L4		l2	l3		l4

	Ц2 – 250				3,5	147		20	72		95	62	180		38		43		40
	Ц2 – 300				5	210		25	80		105	70	205		50		55		40
	Ц2 – 350				6	252		30	110		140	100	230		60		65		40
	Ц2 – 400				6	252		30	110		140	100	255		60		65		50
	Ц2 – 500				8	336		40	150		215	120	295		65		85		20
	Ц2 – 650				10	420		50	160		230	120	370		70		90		20
	Ц2 – 750				12	504		60	200		290	140	430		90		105		45
	Ц2 – 1000				16	672		80	320		445	230	580		130		150		55
Рис. П.11. Чертеж
тихоходного вала редуктора
с зубчатой полумуфтой
(к табл. П.29)

156

						Таблица П.30
		Параметры тормозов типа ТКГ
	Тормоз-	Диаметр	Ширина тор-		Ход штока	Масса
	ной мо-	шкива	мозной ко-		Ход штока	Масса
Тип тормоза	ной мо-	шкива	мозной ко-	Толкатель	толкателя,	тормоза,
Тип тормоза	мент,	D, мм	лодки b1, мм	Толкатель	толкателя,	тормоза,
	мент,	D, мм	лодки b1, мм		мм	кг
	Н·м				мм	кг
	Н·м
ТКГ-160	100	160	70	ТЭГ-16-2М	25	21,5
ТКГ-200	250	200	90	ТГМ -25	32	38
ТКГ-300	800	300	140	ТГМ -50	50	100
ТКГ-400	1500	400	180	ТГМ -80	50	130
ТКГ-500	2500	500	200	ТГМ -80	50	155
ТКГ-600М	5000	600	240	ТЭ -160	55	420
ТКГ-700М	8000	700	280	ТЭ -160	85	505
ТКГ-800М	12500	800	320	ТЭ -160	135	845

Таблица П.31

Геометрические размеры тормозов типа ТКГ

Тип тормо-					Размеры, мм
за	L	l	l1	B	H	h	b1	A	a	d
ТКГ-160	490	147	268	201	390	144	120	200	90	13
ТКГ-200	603	198	332	213	404	170	90	350	120	18
ТКГ-300	772	275	421	227	496	240	120	500	150	21
ТКГ-400	940	375	489	227	540	320	140	340	68	21
ТКГ-500	1160	435	650	227	685	400	160	410	85	27
ТКГ-600М	1420	560	860	365	940	475	250	500	126	38
ТКГ-700М	1630	625	1005	390	1081	550	290	610	150	38
ТКГ-800М	1975	695	1280	405	1216	600	330	700	180	38

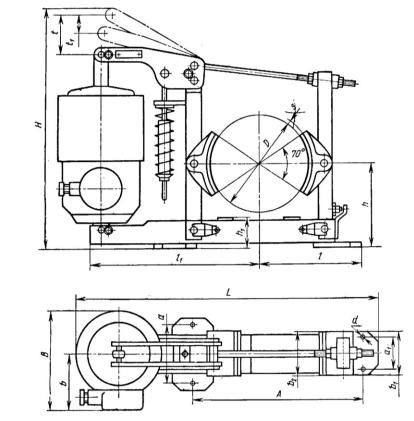

Рис. П.12. Установочный чертеж колодочного тормоза с электрогидравлическим толкателем (к табл. П.31)

157

Таблица П.32

Параметры втулочно-пальцевых муфт с тормозным шкивом

Крутящий	Тормозной	d(H7)	d1(H9)	D	DT	D1	D2	d2	d3	d4	d5	Число
момент	момент											пальцев
момент	момент					мм						пальцев
Мк, Н·м	Мт, Н·м					мм
Мк, Н·м	Мт, Н·м
250	160	32-45	32-38	140	200	100	180	70	14	28	M10	6
500	160	40-45	40-45	170	200	120	180	80	18	36	M12	6
1000	420	60-70	50-70	220	300	170	275	120	18	36	M12	10
2000	1500	65-75	65-90	250	400	190	370	140	24	46	M16	10
4000	1500	80-95	80-95	320	400	240	370	175	30	58	M24	10
8000	2500	100	95	400	500	300	465	220	38	72	M30	10
8000	5000	125	125	400	600	300	560	220	38	72	M30	10

								Продолжение табл. П.32

Крутящий	l	l1	l2	s	BT	b	Допустимое смеще-		Момент	Масса,
Крутящий							ние валов		Момент
момент									инерции,

										кг
Мк, Н·м			мм				радиальн.	угловое	кг·м2	кг
250	80-100	80	60	16	100	1 - 5	0,3		0,24	13,5
500	110	110	85	22	100	1 - 5	0,3	1°	0,32	18,5
1000	110-140	140	107	22	150	1 - 6	0,4	1°	1,5	43
1000	110-140	140	107	22	150	1 - 6	0,4		1,5	43
2000	140-170	140	107	28	190	1 - 8	0,4		4,8	92
4000	170	170	135	36	190	1 - 10	0,5		6,9	115
8000	210	210	170	44	210	2 - 12	0,5	30'	28,6	211
8000	210	210	170	44	250	2 - 12	0,5		57,8	240

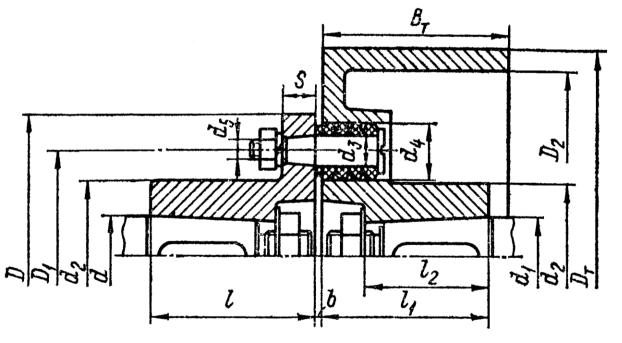

Рис. П.13. Чертеж втулочно-пальцевой муфты с тормозным шкивом (к табл. П.32)

158

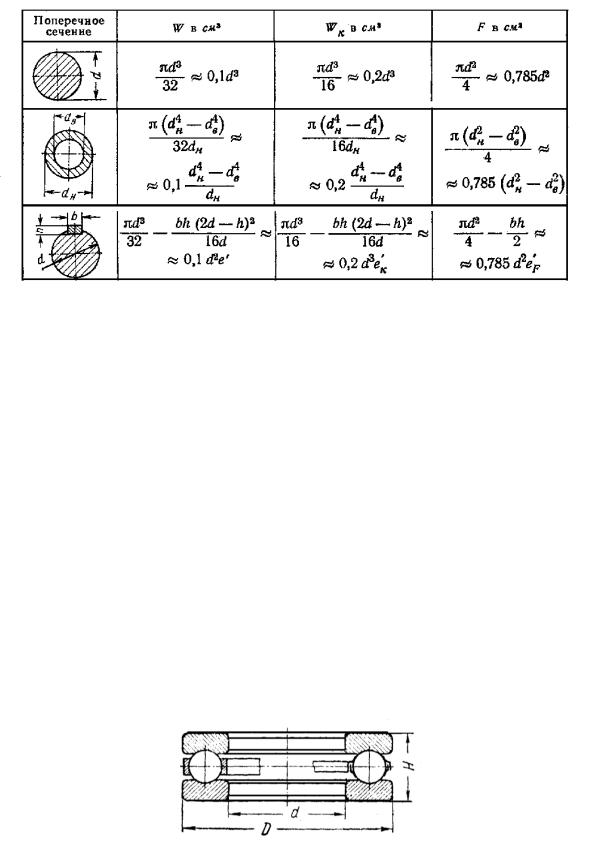

Таблица П.33 Площадь сечения F, моменты сопротивления изгибу W, кручению Wк валов

Таблица П.34

Шарикоподшипники упорные однорядные, ГОСТ 6874

	Особо легкая серия						Легкая серия					Средняя серия
№		Размеры, мм			Qст,	№	Размеры, мм			Qст,	№	Размеры, мм			Qст,
№		d	D	H	kH	№	d	D	H	kH	№	d	D	H	kH
		d	D	H	kH		d	D	H	kH		d	D	H	kH
8106		30	47	11	29	8206	30	52	16	47	8306	30	60	21	68
8107		35	52	12	40	8207	35	62	18	68	8307	35	66	24	85
8108		40	60	13	51	8208	40	68	19	80	8308	40	78	26	110
8109		45	65	14	55	8209	45	73	20	90	8309	45	85	28	132
8110		50	70	14	61	8210	50	78	22	105	8310	50	95	31	162
8111		55	78	16	83	8211	55	90	25	130	8311	55	105	35	215
8112		60	85	17	90	8212	60	95	26	152	8312	60	110	35	215
8113		65	90	18	100	8213	65	100	27	152	8313	65	115	36	250
8114		70	95	18	110	8214	70	105	27	16	8314	70	125	40	300
8115		75	100	19	118	8215	75	110	27	170	8315	75	135	44	345
8116		80	105	19	120	8216	80	115	28	190	8316	80	140	44	345
8117		85	110	19	130	8217	85	125	31	240	8317	85	150	49	420
8118		90	120	22	160	8218	90	135	35	26	8318	90	155	50	450
8120		100	135	25	210	8220	100	150	38	330	8320	100	170	55	510
8122		110	145	25	205	8222	110	160	38	350	8322	110	190	63	650
8124		120	155	25	230	8224	120	170	39	390	8324	120	210	70	825
8126		130	170	30	305	8226	130	190	45	510	8326	130	225	75	940
8128		140	180	31	315	8228	140	200	46	530	8328	140

Рис. П.14. Шарикоподшипник упорный (к табл. П.34)

159

Таблица П.35 Шарикоподшипники радиальные сферические двухрядные, ГОСТ 5720

	Легкая серия				Легкая широкая серия						Средняя серия
№	Размеры, мм			Qст,	№	Размеры, мм			Qст,	№	Размеры, мм			Qст,
№	d	D	B	kH	№	d	D	B	kH	№	d	D	B	kH
	d	D	B	kH		d	D	B	kH		d	D	B	kH
1205	25	52	15	4,1	1505	25	52	18	4,3	1305	25	62	17	6,1
1206	30	62	16	6	1506	30	62	20	5,8	1306	30	72	19	7,9
1207	35	72	17	6,8	1507	35	72	23	8,4	1307	35	80	21	10
1208	40	80	18	8,7	1508	40	80	23	9,6	1308	40	90	23	12,5
1209	45	85	19	9,8	1509	45	85	23	10,8	1309	45	100	25	16
1210	50	90	20	11	1510	50	90	23	11,5	1309	50	110	27	17,8
1211	55	100	21	13,5	1511	55	100	25	13,5	1310	55	120	29	23
1212	60	110	22	16	1512	60	110	28	17	1311	60	130	31	27
1213	65	120	23	17,5	1513	65	120	31	22	1312	65	140	33	30
1214	70	125	24	19	1514	70	125	31	23	1314	70	150	35	36
1215	75	130	25	21,5	1515	75	130	31	24	1315	75	160	37	39
1216	80	140	26	24	1516	80	140	33	27	1316	80	170	39	43
1217	85	150	28	29	1517	85	150	36	32	1317	85	180	41	50
1218	90	160	30	32	1518	90	160	40	39	1318	90	190	43	57
1219	95	170	32	37,5	1519	95	170	43	46	1319	95	200	45	68
1220	100	180	34	41	1520	100	180	46	54	1320	100	215	47	73
1221	105	190	36	45
1222	110	200	38	53
1224	120	215	42	71

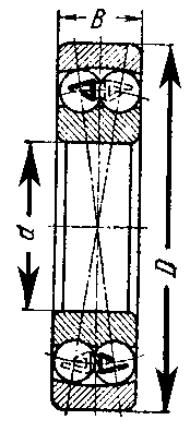

Рис. П.15. Шарикоподшипник радиальный сферический двухрядный (к табл. П.35)

160
