Таблица П.36
Шарикоподшипники радиальные ГОСТ 8338
|
Особо легкая серия |
|
|
Легкая серия |
|
|
Средняя серия |
|
||||||||
№ |
|
Размеры, мм |
|
Qст, |
№ |
Размеры, мм |
Qст, |
№ |
Размеры, мм |
Qст, |
||||||
|
d |
D |
B |
|
kH |
d |
D |
B |
kH |
d |
D |
B |
kH |
|||
|
|
|
|
|
||||||||||||
106 |
|
30 |
55 |
13 |
|
7 |
206 |
30 |
62 |
16 |
10 |
306 |
30 |
72 |
19 |
15 |
107 |
|
35 |
62 |
14 |
|
8,6 |
207 |
35 |
72 |
17 |
13,9 |
307 |
35 |
80 |
21 |
17,8 |
108 |
|
40 |
68 |
15 |
|
9,4 |
208 |
40 |
80 |
18 |
18 |
308 |
40 |
90 |
23 |
22,8 |
109 |
|
45 |
75 |
16 |
|
12,2 |
209 |
45 |
85 |
19 |
18 |
309 |
45 |
100 |
25 |
26,5 |
110 |
|
50 |
80 |
16 |
|
11,2 |
210 |
50 |
90 |
20 |
20 |
310 |
50 |
110 |
27 |
36 |
111 |
|
55 |
90 |
18 |
|
16 |
211 |
55 |
100 |
21 |
25,5 |
311 |
55 |
120 |
29 |
42,5 |
112 |
|
60 |
95 |
18 |
|
18,5 |
212 |
60 |
110 |
22 |
31,5 |
312 |
60 |
130 |
31 |
49 |
113 |
|
65 |
100 |
18 |
|
20 |
213 |
65 |
120 |
23 |
35 |
313 |
65 |
140 |
33 |
56 |
114 |
|
70 |
110 |
20 |
|
24,5 |
214 |
70 |
125 |
24 |
38 |
314 |
70 |
150 |
35 |
64 |
115 |
|
75 |
115 |
20 |
|
26,5 |
215 |
75 |
130 |
25 |
42 |
315 |
75 |
160 |
37 |
73 |
116 |
|
80 |
125 |
22 |
|
31,5 |
216 |
80 |
140 |
26 |
45 |
316 |
80 |
17 |
39 |
81 |
117 |
|
85 |
130 |
22 |
|
31,5 |
217 |
85 |
150 |
28 |
54 |
317 |
85 |
180 |
41 |
91 |
118 |
|
90 |
140 |
24 |
|
34 |
218 |
90 |
160 |
30 |
61 |
318 |
90 |
190 |
43 |
100 |
119 |
|
95 |
145 |
24 |
|
35,5 |
219 |
95 |
170 |
32 |
71 |
319 |
95 |
200 |
45 |
110 |
120 |
|
100 |
150 |
24 |
|
38 |
220 |
100 |
180 |
34 |
75 |
320 |
100 |
215 |
47 |
132 |
121 |
|
105 |
160 |
26 |
|
40,5 |
221 |
105 |
190 |
36 |
91 |
321 |
105 |
225 |
49 |
145 |
122 |
|
110 |
170 |
28 |
|
54 |
222 |
110 |
200 |
38 |
102 |
322 |
110 |
240 |
50 |
170 |
124 |
|
120 |
180 |
28 |
|
62 |
224 |
120 |
215 |
40 |
112 |
324 |
120 |
260 |
55 |
182 |
126 |
|
130 |
200 |
33 |
|
74 |
226 |
130 |
230 |
40 |
112 |
326 |
130 |
280 |
58 |
195 |
128 |
|
140 |
210 |
33 |
|
80 |
228 |
140 |
250 |
42 |
112 |
328 |
140 |
300 |
62 |
225 |
130 |
|
150 |
225 |
35 |
|
98 |
230 |
150 |
279 |
45 |
152 |
330 |
150 |
320 |
65 |
250 |

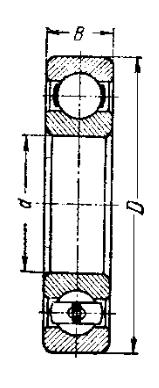

Рис. П.16. Шарикоподшипник радиальный (к табл. П.36)
161
Таблица П.37 Роликоподшипники радиальные сферические двухрядные ГОСТ 5721
|
Особо легкая серия |
|
|
Легкая серия |
|
|
Средняя серия |
|
||||||||
№ |
|
Размеры, мм |
|
Qст, |
№ |
Размеры, мм |
Qст, |
№ |
Размеры, мм |
Qст, |
||||||
|
d |
D |
B |
|
kH |
d |
D |
B |
kH |
d |
D |
B |
kH |
|||
|
|
|
|
|
||||||||||||
3124 |
|
120 |
180 |
46 |
|
141 |
3508 |
40 |
80 |
23 |
25,4 |
3608 |
40 |
90 |
33 |
64,9 |
3128 |
|
140 |
210 |
53 |
|
286 |
3509 |
45 |
85 |
23 |
26,5 |
3609 |
45 |
100 |
36 |
80 |
3132 |
|
160 |
240 |
60 |
|
308 |
3514 |
70 |
125 |
31 |
68,1 |
3610 |
50 |
110 |
40 |
98,4 |
3140 |
|
200 |
310 |
82 |
|
509 |
3516 |
80 |
140 |
33 |
102 |
3611 |
55 |
120 |
43 |
113 |
3144 |
|
220 |
340 |
90 |
|
545 |
3517 |
85 |
150 |
36 |
108 |
3612 |
60 |
130 |
46 |
130 |
3148 |
|
240 |
360 |
92 |
|
730 |
3518 |
90 |
160 |
40 |
130 |
3613 |
65 |
140 |
48 |
140 |
3156 |
|
280 |
420 |
106 |
|
973 |
3520 |
100 |
180 |
46 |
184 |
3614 |
70 |
150 |
51 |
178 |
3160 |
|
300 |
460 |
118 |
|
1080 |
3522 |
110 |
200 |
53 |
227 |
3615 |
75 |
160 |
55 |
200 |
3164 |
|
320 |
480 |
121 |
|
1140 |
3524 |
120 |
215 |
58 |
281 |
3616 |
80 |
170 |
58 |
227 |
3168 |
|
340 |
520 |
133 |
|
1300 |
3526 |
130 |
230 |
64 |
341 |
3617 |
85 |
180 |
60 |
249 |
3172 |
|
360 |
540 |
134 |
|
1410 |
3528 |
140 |
250 |
68 |
395 |
3618 |
90 |
190 |
64 |
270 |
3180 |
|
400 |
600 |
148 |
|
1780 |
3530 |
150 |
270 |
73 |
432 |
3620 |
100 |
215 |
73 |
363 |
3188 |
|
440 |
650 |
157 |
|
1890 |
3532 |
160 |
290 |
80 |
530 |
3622 |
110 |
240 |
80 |
459 |
3192 |
|
460 |
680 |
163 |
|
2320 |
3534 |
170 |
310 |
86 |
578 |
3624 |
120 |
260 |
86 |
530 |
3196 |
|
480 |
700 |
165 |
|
2380 |
3536 |
180 |
320 |
86 |
627 |
3626 |
130 |
280 |
93 |
627 |
|
|
|
|
|
|
|
3538 |
190 |
340 |
92 |
681 |
3628 |
140 |
300 |
102 |
681 |
|
|
|
|
|
|
|
3540 |
200 |
360 |
98 |
778 |
3630 |
150 |
320 |
108 |
778 |
|
|
|
|
|
|
|
3544 |
220 |
400 |
108 |
897 |
3632 |
160 |
340 |
114 |
897 |
|
|
|
|
|
|
|
3552 |
260 |
480 |
130 |
1240 |
3634 |
170 |
360 |
120 |
984 |
|
|
|
|
|
|
|
3556 |
280 |
500 |
130 |
1410 |
3636 |
180 |
380 |
126 |
1080 |
|
|
|
|
|
|
|
3564 |
320 |
580 |
150 |
1650 |
3638 |
190 |
400 |
132 |
1190 |
|
|
|
|
|
|
|
3572 |
360 |
650 |
170 |
2100 |
3640 |
200 |
420 |
138 |
1300 |
|
|
|
|
|
|
|
3580 |
400 |
72053 |
185 |
2570 |
3644 |
220 |
460 |
145 |
1410 |
|
|
|
|
|
|
|
|
|
|
|
|
3648 |
240 |
500 |
155 |
1680 |
|
|
|
|
|
|
|
|
|
|
|
|
3652 |
260 |
540 |
165 |
1950 |
|
|
|
|
|
|
|
|
|
|
|
|
3656 |
280 |
580 |
175 |
2050 |
|
|
|
|
|
|
|
|
|
|
|
|
3680 |
400 |
820 |
243 |
4320 |

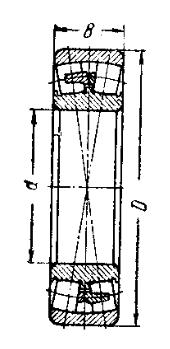

Рис. П.17. Роликоподшипник радиальный двухрядный сферический (к табл. П.37)
162
