Материал: Презентация лекции ФОМиНЭ 2

Раздел 2.

Физические основы элементной базы полупроводниковой электроники

Эффект Холла

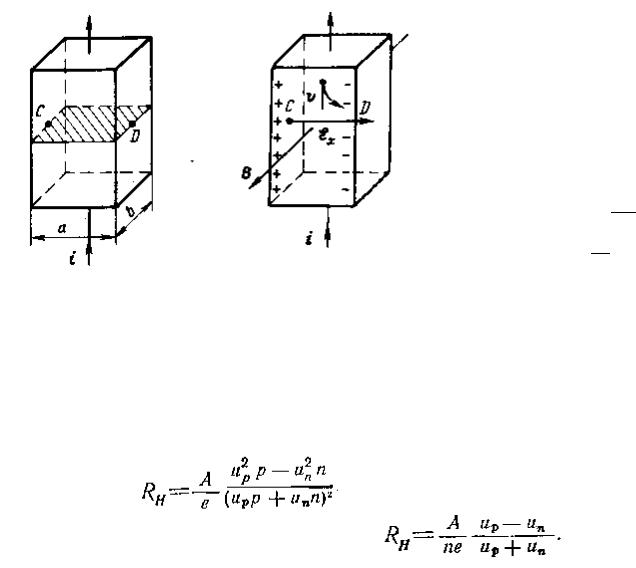

Под действием силы Лоренца электроны отклоняются к правой грани пластины, заряжая ее отрицательно. На левой грани накапливаются нескомпенсированные положительные заряды. Это приводит к возникновению поперечной разности потенциалов

= = .

Величина = называется постоянной

Холла.

Зная численную величину и знак постоянной Холла, можно определить концентрацию и знак носителей тока в проводнике. У электронных проводников – отрицательна, у дырочных – положительна. Измеряя, кроме того, удельную электропроводность проводника, можно определить подвижность носителей.

Для примесного полупроводника, у которого концентрации электронов и дырок

различны:

Для собственного полупроводника:

16
