Дипломная (вкр): Проектирование этнокультурного центра, страницы 11-15

Рисунок 21. СФМ школы искусств «Основа»

2. «Дом ремесленника» включает в себя:

) Входную группу и гардероб

) Мастерские на 15 человек с возможностью изменять пространство помещений с помощью трансформируемых перегородок:

· Кружевоплетения

· Ткачества

· Пошива традиционной одежды

· Традиционных росписей

· Резьбы по дереву

· Берестоплетения

· Керамики

) Индивидуальные мастерские

) Помещение для неформального общения, чаепитий

) Смотровая площадка в башне

Основные характеристики строения:

· Этажность - 2 этажа и башня

· Площадь застройки -

· Общая площадь здания -

· Общая площадь входной группы -

· Общая площадь аудиторий мастерских -

· Общая площадь для неформального общения

· Количество посетителей

Рисунок 22. СФМ «Дома ремесленника»

3. Культурно-зрелищный центр «Солнцеворот» включает в себя:

) Кассы

) Вестибюль и гардероб

) Театральный зал на 225 человек, особенностью которого является сцена, находящаяся в одном уровне с первым ярусом кресел. Это подчеркивает характер представлений - близость к зрителю, интерактивность.

) Подсобные помещения сцены и выход на наружную сцену

) Кафе традиционной кухни

) Буфет

) Фойе с возможностью разграничения пространства с помощью трансформируемых перегородок. Варианты использования: проведения мастер-классов, лекций, выставок, вечорок и других праздничных мероприятий.

) Библиотека и методический отдел

) Репетиционные помещения, находящиеся недалеко от зала.

Основные характеристики строения:

· Этажность - 2 этажа и башня

· Площадь застройки -

· Общая площадь здания -

· Общая площадь входной группы -

· Общая площадь аудиторий мастерских -

· Общая площадь для неформального общения

· Количество посетителей

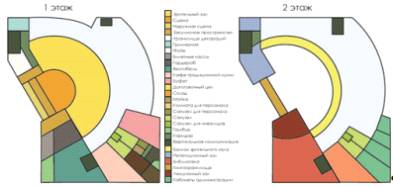

Рисунок 23. СФМ культурно-зрелищного центра «Солнцеворот»

2.3 Технико-экономические показатели

Технико - экономические показатели этнокультурного центра представлены в таблице 4.

Таблица 4. Технико-экономические показатели этнокультурного центра

Технико - экономические показатели
Наименование	Примечание
Площадь участка	3,5 га
Площадь застройки
Количество этажей:
· Школа искусств «Основа»	1
· «Дом ремесленника»	2
· Культурно-зрелищный центр «Солнцеворот»	2
Высота этажей	3300 мм
Строительный объём здания:
· Школа искусств «Основа»	2562,5 м³
· «Дом ремесленника»
· Культурно-зрелищный центр «Солнцеворот»	11862,8 м³
Общая площадь здания:
· Школа искусств «Основа»	512,5 м²
· «Дом ремесленника»
· Культурно-зрелищный центр «Солнцеворот»	1947,7 м²
Плотность застройки (BCR)
Коэффициент плотности застройки (FAR)
Количество парковочных мест

3. Инженерно-техническое решение

3.1 Конструктивное решение

3.1.1 Основные характеристики пожарной безопасности комплекса

Блок А:

Класс ответственности здания - II

Стадия долговечности - II (50-100 лет)

Степень огнестойкости здания - III

Класс функциональной пожарной опасности здания - Ф2.1, Ф2.2

Блок Б:

Класс ответственности здания - II

Стадия долговечности - II (50-100 лет)

Степень огнестойкости здания - III

Класс функциональной пожарной опасности - Ф4,1

Класс конструктивной пожарной опасности здания - С1

Блок В:

Класс ответственности здания - II

Стадия долговечности - II (50-100 лет)

Степень огнестойкости здания - III

Класс функциональной пожарной опасности - Ф4,1

Класс конструктивной пожарной опасности здания - С1

3.1.2 Описание конструктивного решения этнокультурного центра

Описание конструктивного решения культурно-зрелищного центра «Солнцеворот» представлено в таблице 5.

народный этнокультурный строительный комплекс

Таблица5. Описание конструктивного решения культурно-выставочного центра «Солнцеворот»

Элемент	Конструкция
Элементы конструкции здания
Фундамент	Столбчатый фундамент стаканного типа
	Между колоннами ленточный фундамент
Колонны	I3ОП по ГОСТ 8420-97
Балки	[ 3ОШ2 по СТО АЧСМ 20-93
	Большепролётные клееные деревянные блоки
Перекрытия	Ж/б плиты серии ИЖ 756 t=220 мм
Наружные стены	t = 330 Пенобетон ГОСТ 21520-89 на цементно-песчаном растворе; утеплитель «Пеноплекс» t=70 мм
Внутренние стены	t=300 мм Пенобетон ГОСТ 21520-89 на цементно-песчаном растворе
Купол	Полуарки из большепролётных клееных деревянных балок. Поверху: фальцевая кровля из цинк-титана по деревянной обрешётке; поликарбонат
Кровля	Плоская неэксплуатируемая
Лестницы	Монолитная по стальным косоурам
Перегородки	t=80 мм Из гипсокартонных листов Шифр М8.12/06 t=125 мм Из гипсокартонных листов Шифр М8.12/06 t=205 мм Из гипсокартонных листов Шифр М8.12/06
	NAYADA-SmartWall WG5
Двери наружные	Металлические ГОСТ 24698-81
Двери внутренние	Деревянные ГОСТ 6629-88
Витражи	Индивидуальные
Лифт	Вертикальный подъёмник Е07 Easy Move
Наружная отделка
Наружные стены	Фасадная доска планкен; штукатурка
Внутренняя отделка
Полы	Паркет
	Наливные полы
	Керамическая плитка
Потолок	Подвесной
Стены	Штукатурка
	Керамическая плитка

Описание конструктивного решения «Дома ремесленника» представлено в таблице 6.

Таблица 6. Описание конструктивного решения культурно-выставочного центра «Солнцеворот»

Элемент	Конструкция
Элементы конструкции здания
Фундамент	Ленточный из бутовой кладки - износ 35%. Укрепление - цементация кладки, устройство железобетонной обоймы
Балки	Деревянные балки - износ 30%. Обработка балок антисептиком, установка дополнительных балок.
Перекрытия	Деревянные по несущим деревянным балкам - износ 40%. Очистка и антисептирование древесины, укрепление новыми балками
Наружные стены	t = 800мм Кладка из керамического кирпича по известково-песчаному раствору - износ 25%. Укрепление стен поясами и стяжками, усиление перемычек, карнизов и простенков
Внутренние стены	t=520 мм Кладка из керамического кирпича - износ 45% Укрепление стен поясами и стяжками, усиление перемычек, карнизов и простенков, устройство новой кладки
Кровля	Скатная фальцетная - износ 35% Замена покрытия, системы водостока
Лестницы	Сборная железобетонная лестница - износ 30%. Бетонирование повреждённых мест пластобетоном
Перегородки	Деревянные с заполнением из отштукатуренной дранки - износ 70%. Заменить на t=80 мм из гипсокартонных листов Шифр М8.12/06
	NAYADA-SmartWall WG5
Двери наружные	Деревянные глухие двери - износ 40%. Замнить на металлические ГОСТ 24698-81
Двери внутренние	Деревянные глухие, также остеклённые - износ 60%. Заменить на деревянные по ГОСТ 6629-88
Окна	Оконные блоки с двумя раздельными переплётами с одинарным остеклением - износ 60%.Установка дерево-алюминиевых стеклопакетов по ГОСТ 23166-99
Лифт	Лестничный подъёмник V64
Внутренняя отделка
Полы	Окрашенный деревянный пол - износ 50%. Демонтировать старое покрытие, уложить линолеум
	Керамическая плитка - износ 70%. Демонтировать и уложить новую
Потолок	Известковая побелка - износ 80%. Сделать подвесной потолок
Стены	Декоративная отделка стен: штукатурка, окраска, керамическая плитка - износ 60%. Замена старых элементов отделки новыми

Описание конструктивного решения школы искусств «Основа» представлено в таблице 7.

Таблица 7. Описание конструктивного решения школы искусств «Основа»

Элемент	Конструкция
Элементы конструкции здания
Фундамент	Ленточный
Перекрытия	Ж/б плиты серии ИЖ 7546 t=220
Наружные стены	Пенобетон ГОСТ 21520-89 на цементно-песчаном растворе, облицовка кирпичом
Внутренние стены	t=200 мм Пенобетон ГОСТ 21520-89 на цементно-песчаном растворе, облицовка кирпичом
Кровля	Скатная фальцетная
Перегородки	t=80 мм Из гипсокартонных листов Шифр М8.12/06
Двери наружные	Металлические ГОСТ 24698-81
Двери внутренние	Деревянные ГОСТ 6629-88
Витражи	Индивидуальные
Внутренняя отделка
Полы	Наливные полы
	Линолеум
	Керамическая плитка
Потолок	Подвесной
Стены	Штукатурка
	Обои
	Керамическая плитка

3.2 Безопасность и экологичность проекта

3.2.1 Мероприятия по охране окружающей среды

Проектируемый объект располагается в центре города на берегу реки, рядом с историческим центром. До 2009 года там располагался военный госпиталь. Следовательно, на территории имеются антропогенные и природные элементы окружающей среды. К антропогенным - созданным человеком относятся здания бывшего медучреждения, элементы благоустройства. Их реконструкция важна для сохранения облика города. К природным элементам относятся: атмосфера, гидросфера, литосфера и шумовая среда. Для этих составляющих существуют нормативы, помогающие поддерживать их в таком состоянии, чтобы не нарушать целостность их существующих связей с городом.

Для поддержания исторической среды окружающей застройки, применяются стилистические особенности городской архитектуры 19 века: скатные кровли, небольшое количество окон, наличие деревянных элементов или резьбы.

На выбранном под проектирование участке территории располагается здание бывшего свечного завода, гаражи для спецтехники и административные здания. По проекту зон охраны историческая постройка определена как здание, обладающее признаками объекта культурного наследия, хозяйственные постройки - как современные постройки, нейтральные к объектам культурного наследия.

В соответствии с градостроительными регламентами в границах зон охраны объектов культурного наследия, проектное решение предполагает:

снос дисгармоничных построек;

реконструкция и капитальный ремонт объектов культурного наследия;

сохранение исторических красных линий и линий застройки;

строительство новых зданий высотой до 10 м до карниза и 13,5 м до конька кровли от существующей отметки поверхности земли

использование при строительстве как традиционных, так и современных материалов;

размещение малых архитектурных форм;

Вне зданий планируется мероприятия по благоустройству: создание тротуаров для транзитных путей, зон отдыха, площадок для проведения различных праздников, мастер-классов. Для сохранения экологического и градостроительного облика территории, при проектировании учитываются требования по сохранению природной среды, ландшафта, культурного слоя, озеленения и благоустройства.

Важное требование при проектировании при разработке проекта - сохранение и улучшение экологии места. Это не только сокращение попадания вредных веществ в атмосферу, гидросферу и литосферу, но и мероприятия по рациональному использованию природных ресурсов.

Атмосфера

Так как рядом с территорией проходит магистральная улица общегородского значения, являющаяся частью федеральной трассы М8, в воздух попадают выхлопные газы от автотранспорта. Для очищения воздуха, насыщения его кислородом, а также для поддержания зеленого каркаса города, планируется по возможности сохранить ценные породы деревьев (береза, ель), уже произрастающих там. Вырубленные сорные кустарники и менее ценные породы деревьев (тополь) планируется возместить посадкой новых растений.

Шумовая среда

Защита от шума и вредных выбросов от автотранспорта с магистральной улицы Чернышевского обеспечивается посадкой нескольких рядов деревьев и кустарников. Помимо этого возможно, что с развитием транспортной сети города и строительством кольцевой окружной дороги, количество транспорта рядом с территорией уменьшиться.

Литосфера

Охрана земельных ресурсов - это в первую очередь правильное благоустройство территории. Для этого при мощении тротуаров и различных зон пребывания людей используются аутентичные материалы, отличающиеся экологичностью и гигроскопичностью. Это позволяет насыщать почву влагой и кислородом, препятствовать её загрязнению.

Гидросфера

Согласно статье 65 Водного кодекса РФ [2] на территории, попадающей в водоохранную зону водного объекта необходимо обеспечить твердое покрытие на дорогах и стоянках. Во избежание загрязнения реки сточными водами, в объекте необходимо предусмотреть ливневую канализацию.

Ливневая канализация, предусмотренная в генплане (Приложение 4), не только препятствует сбросу загрязненной воды в реку, но и препятствует скоплению на территории талых и дождевых вод, которые не только могут привести к заболачиванию, но и губительны для фундаментов зданий.
