З 2000-го року компанія ZOJE активно розвиває і модернізує виробництво, тим самим завойовує довіру і популярність серед споживачів. Вся продукція пройшла сертифікацію за міжнародним стандартом ISO9001, а також отримала сертифікат якості Євросоюзу РЄ. У 2000 році компанія ZOJE завоювала перше місце, серед 500 приватних підприємств Китаю. З 2001 року компанія Zoje удосконалить своє виробництво новітніми автоматизованими лініями з комп'ютерним контролем якості обладнання.

У 2003 році, ZOJE організовує спільне виробництво з виробником швейних машин, компанії PFAFF. Завдяки цьому в Шанхаї запущена нова лінія обладнання з маркуванням "MadebyPFAFF", підприємство отримало назву PFAFF-ZOJE IndustryLtd, що доводить високуякість і ступінь довіри до обладнання ZOJE з боку Європи. У 2003 році компанія ZOJE отримав перше місце у вибірковій перевірці якості продукції в галузі виробництва швейного обладнання.

ZOJE створили 2 науково-дослідних інститути спільно з італійськими конструкторами Rimoldi, "Japan Sato Sewing Machine". Завдяки співпраці з фахівцями інших підприємств, виробництво ZOJE налагодили випуск новітнього швейного обладнання, що відрізняються більш високою продуктивністю і розширеними можливостями. Приміром ZJ1900, ZJ5780, ZJ5790 - устаткування оснащене електронікою і прямим приводом. У 2005 році компанія ZOJE отримує премію в щорічному "Гран-прі виробників одягу в Китаї".

На сьогоднішній день компанія ZOJE придбала 30% акцій найбільшого світового виробника швейного обладнання і автоматів Durkopp Adler.

5. Новітнє технологічне обладнання швейного виробництва

Одноголкова високошвидкісна швейна машина Zoje ZJ-8700-5

Одноголкова машина човникового стібка з нижнім двигуном матеріалу. Призначена для шиття средньотяжких матеріалів, в тому числі шкіри. Оснащена системою централізованої автоматичної мастила.

• Довжина стібка - 8 мм.

• Модель голки: DPx5 (№75-140).

• Висота підйому лапки до 8 / 13мм.

• Максимальна швидкість шиття - 3500 об / хв.

• Поставляється в комплекті зі столом

Рисунок 5- Одноголкова високошвидкісна швейна машина

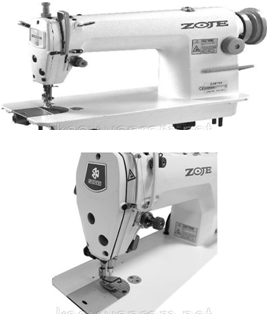

Одноголкова прямострочна швейна машина ZOJE ZJ-8700

Швейна машина володіє високій швидкістю і здатністю працювати з легкими та середньої легкості тканинами.ZJ-8700- є однією з найнадійніших моделей прямострочних швейних машин. У неї м'який і тихим хід. Як і вся швейна техніка заводу Zoje відрізняється високою якістю збірки, має сучасний дизайн, дуже проста і зручна в користуванні. Машинка витривала в постійному і частому використанні. Серед існуючих на сьогоднішній день одноголових прямострочних машин, така модель як ZJ-8700 однозначно є № 1 по співвідношенню ціни і якості.

Характеристики промислової швейної машини

Нижній двигун матеріалу - зубчаста рейка.

Централізоване мастило.

Рисунок 5.1-Одноголкова прямострочна швейна машина

ZOJE ZJ9503B / 01 Одноголкова промислова швейна машина човникового стібка з вбудованим приводом і блоком управління.

Прямострочна швейна машина ZJ9503B / 01 є ідеальним рішенням при моделюванні одягу, для ательє, невеликих виробництв, а також великих фабрик, де є необхідність "покрокового" шиття.

Легкий, м'який хід, низький рівень вібрації і шуму, а також гарна якість шиття - основні переваги даної швейної машини.

Промислова швейна машина ZJ9503B / 01 оснащена вбудованим сервомотором, який дає такі можливості:

легкий безшумний пуск машини;

плавне регулювання шиття;

значна економія електроенергії (до 60%);

позиціонування голки: голка вгорі або голка в матеріалі

дуже зручно управляти функціями пульт вбудований в головку;

Швейна машина ZOJE ZJ9503B / 01 призначена для шиття легких і середніх матеріалів.

Машина швейна ZJ9503B / 01 оснащена системою централізованої автоматичної мастила.

Довжина стібка - 5 мм;

Максимальна швидкість шиття - 5000об / хв .;

Промислова швейна машина поставляється в комплекті зі столом і мотором.

Модель голки: DBx1 (№70-110).

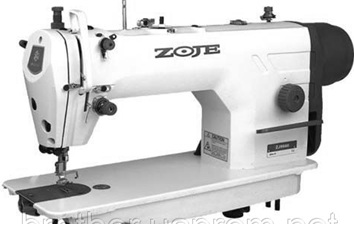

Рисунок 5.2 - Одноголкова промислова швейна машина

Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD ланцюгового стібка.

Промислова машина Zoje ZJ-2500A-156m-VF-BD призначена для обробки виробів з легких і середніх матеріалів. Трьохголкова п’ятиниткова машина ланцюгового стібка обладнана верхнім розкладчики, що автоматизує процес пошиття і підвищує ефективність виробництва.

Дана промислова швейна машина знайшла широке застосування для шиття еластичною і трикотажної тканини в таких виробах як спортивний одяг, футболки, нижня білизна. Навіть при максимальній швидкості обладнання дозволяє виконувати строчки високої якості, міцні і еластичні.

Основна перевага плоскошовна машина Zoje ZJ-2500A-156m-VF-BD - це м'якість ходу, простота і невибагливість в роботі, що знайшло гідне застосування на великих швейних підприємствах з великим завантаженням (двозмінна робота).

Машина швейна промислова Zoje ZJ-2500A-156m-VF-BD оснащена диференціальним механізмом подачі матеріалу з можливістю тонкого регулювання ходу рейок. Конструктивно машина виконана на базі YAMATO.

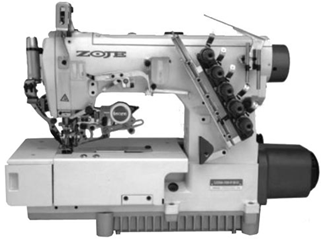

Рисунок 5.3 - Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD ланцюгового стібка.

Характеристики:

·        Автоматичні функції - без автоматичних

·        Висота підйому лапки - 5 мм

·        Довжина стежка1.4-3.6 мм

·        Голка - UY128GBS

·        Кількість голок - 3 шт

·        кількість ниток - п’ятиниткові

·        Напруга - 400 Вт

·        Відстань між голками - 5.6 мм

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD-D3 ланцюгового стібка

Триголкова п’ятиниткова машина Zoje ZJ-2500A-156m-VF-BD-D3 з верхнім розкладчики і плоскою платформою. Обладнання оснащене такими функціями як: автоматична функція позиції голки, обрізка нитки і підйом лапки.

Ця плоскошовні машина Zoje ZJ-2500A-156m-VF-BD-D3 широко застосовується для шиття еластичною і трикотажної тканини, в таких виробах як спортивний одяг, футболки, нижню білизну.

Основна перевага плоскошовної машини - це м'якість ходу, простота і невибагливість в роботі, що знайшло гідне застосування на великих швейних підприємствах з великим навантаженням (двозмінна робота). Використання автоматичної обрізки, позиції голки і підйому лапки дозволяє економити до 40% часу при обробці виробів.

Промислова швейна машина Zoje ZJ-2500A-156m-VF-BD-D3 оснащена диференціальним механізмом подачі матеріалу з можливістю тонкого регулювання ходу рейок.

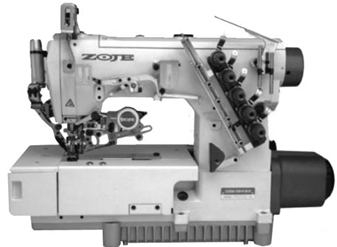

Рисунок 5.4 - Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD-D3 ланцюгового стібка

Характеристики:

·        Автоматичні функції - без автоматичних

·        Висота підйому лапки - 5 мм

·        Довжина стібка - 1.4-3.6 мм

·        Голка - UY128GBS №75

·        Кількість голок - 3 шт

·        кількість ниток - п’ятиниткова

·        Потужність - 400 Вт

·        Відстань між голками - 5.6 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - легка і середня

Плоскошовна швейна машина Zoje ZJ-W122-356 .

Триголкова п’яткова плоскошовна машина ланцюгового стібка Zoje ZJ-W122-356 з плоскою платформою призначена для обробки виробів з середніх матеріалів. Машина найчастіше використовується для шиття еластичною і трикотажної тканини.

Обладнання оснащене диференціальним механізмом подачі матеріалу, сприяючи легкому просуванню матеріалу і високій якості готових виробів. Завдяки вдосконаленим механізмам забезпечено Бездоганна якість при шитті на різних видах легких і середніх матеріалів, а також по радіусах і перепадів висоти на швах.

На машину Zoje ZJ-W122-356 можлива установка окантувача, але з огляду на те, що окантувач неможливо поставити максимально близько до голок, окантовка малих радіусів буде утруднена.

Комплектація: стіл, голова, двигун.

Рисунок 5.5 - Триголкова п’яткова плоскошовна машина ланцюгового стібка Zoje ZJ-W122-356

Характеристики:

·        Автоматичні функції - без автоматичних

·        Вага - 59 кг

·        Висота підйому лапки - 5 мм

·        Довжина стібка - 4 мм

·        Голка - UY128GAS

·        Кількість голка - 3 шт

·        кількість ниток - п’ятиниткові

·        Напруга - 400 Вт

·        Відстань між голками - 5.6 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6000 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - средня

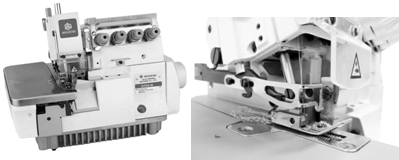

Обметувальна швейна машина Zoje ZJ-732-38А.

П’ятиниткова двоголкова сточуємо-обметувальна машина Zoje ZJ-732-38А призначена для обметування і одночасного сточування ланцюговим стібком країв деталей швейних виробів з бавовняних, вовняних, шовкових, лляних полотен з одночасною обрізкою тканини. Устаткування виконує строчки високої якості, дуже міцні і красиві, що гарантує зносостійкість готових виробів.

Конструктивно машина виконана на базі PEGASUS і добре себе зарекомендувала на великих виробництвах при високому навантаженні (двозмінна робота). При знятті голки може використовуватися як тринитковий оверлок.

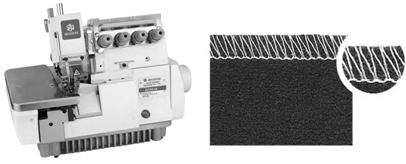

Рисунок 5.6 - Обметувальна швейна машина Zoje ZJ-732-38А.

Харатеристика:

·        Вага - 32 кг

·        Висота підйому лапки - 5,5 мм

·        Довжина стібка - 0.5-3.8 мм

·        Голка - DCx27

·        Кількість голок - 2 шт

·        кількість ниток - п’ятиниткові

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Відстань між голками - 3 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - легка і середня

·        Ширина обметки - 4 мм

Високошвидкісна п’ятиниткова двохголкова сточуємо-обметочна машина.

Призначена для обметування і одночасного сточування ланцюговим стібком країв деталей швейних виробів з важких матеріалів з одночасною обрізкою краю тканини. Використовується для шиття джинсів, меблевих чохлів, робочого одягу.

Машина конструктивно виконана на базі PEGASUS і дозволяє отримати хорошу якість шва при роботі з різними видами тканини.

Машина оснащена диференціальним механізмом подачі матеріалу і централізованою системою автоматичного змащення. Величина диференціальної подачі 0,7 - 1,7 мм. Комплектація: стіл, голова, двигун.

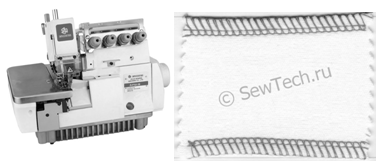

Рисунок 5.7 - Високошвидкісна п’ятиниткова двохголкова сточуємо-обметочна машина.

Характеристики:

·        Автоматичні функції - без автоматичних

·        Вага - 32 кг

·        Довжина стібка - 0.6-5.3 мм

·        Голка - DCx27

·        Кількість голок - 2 шт

·        кількість ниток - п’ятиниткові

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Відстань між голками - 5 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 5500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - средня і важка

·        Ширина обметки - 6 мм

Сточуючо-обметочна швейна машина Zoje ZJ-752-13А

Високошвидкісна чотирьохниткова швейна машина Zoje ZJ-752-13А ідеально підходить для обметки швейних виробів із легких і середніх матеріалів і дозволяє отримати хорошу якість шва при роботі з різними видами тканин. Висока швидкість оверлока дозволяє підвищити ефективність виробництва в кілька разів.

Що шиють механізми посилені і оптимізовані для роботи при високому навантаженні. Саме тому навіть при максимальній швидкості роботи виключена поломка голки або обрив нитки, а також пропуск стібків або стягання строчки.

Машина Zoje ZJ-752-13А оснащена диференціальним механізмом, завдяки якому виконується бездоганно якісний шов, без зайвої складання або розтягування матеріалу. Оверлок обладнаний такими механізмами як - автоматична система мастила, теплосприймач голки.

Сточуючо-обметочна швейна машина Zoje ZJ-752-13А сконструйована на базі PEGASUS. Величина диференціальної подачі 0,7 - 1,7 мм.

Комплектація: стіл, голова, двигун

Рисунок 5.7 - Сточуючо-обметочна швейна машина Zoje ZJ-752-13А

Характеристики:

·        Автоматичні функції - без автоматичних

·        Вага - 32 кг

·        Висота підйому лапки - 5.5 мм

·        Довжина стібка - 0.5-3.8 мм

·        Голка - DCx27

·        Кількість голок - 2 шт

·        кількість ниток - чотирьохниткові

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Відстань між голками - 2 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - легка і середня

·        Ширина обметки - 4 мм

Швейна машина човникового стібка

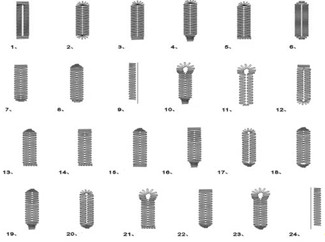

Призначена для виконання прямих петель і закріпок (6 стандартних, 24 декоративних). Призначена для трикотажних полотен. Механізм натяжна нитка на певних ділянках управляється електронним чином. У машині є автоматична обрізка нитки. Панель управління оснащена дисплеєм, за допомогою якого можна контролювати який вид петлі буде виконувати машина, а так само параметри петлі, які можна змінювати за допомогою клавіші на пульті.

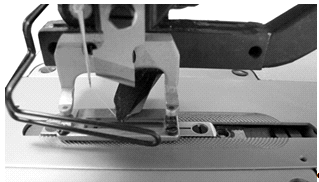

Крім того, у швейній машині є механізм мульти ножа, керований також електронним чином. Це дозволяє проводити внутрішній розріз петлі будь-якої довжини без заміни ножа.

Машина оснащена електронним датчиком обриву нитки. Голки № 75-90. Комплектація: стіл, голова, двигун.

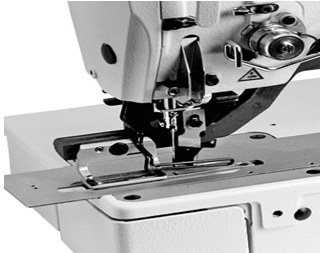

Рисунок 5.8 - Швейна машина човникового стібка

Мішкозашивальна швейна машина Zoje ZJ-26-1А ланцюгового стібка

Ручна мішкозашивальна машина Zoje ZJ-26-1А призначена для обробки легких і середніх матеріалів. Устаткування спеціального призначення зручно у використанні, завдяки своїй конструкції; оснащене всім необхідним функціоналом для якісного виробництва виробів.

Промислове обладнання призначене для зашивання горловини тканинних, паперових та поліпропіленових мішків однониткової ланцюгової рядком. Завдяки автоматичній системі змащення промислова машина Zoje ZJ-26-1А має високу зносостійкість всіх рухомих механізмів, що гарантує тривалий термін служби устаткування при максимальних завантаженнях.

Рисунок 5.9 - Мішкозашивальна швейна машина Zoje ZJ-26-1А ланцюгового стібка

Характеристики:

·        Довжина стібка - 6.5 мм

·        Голка - №220

·        Тип тканини - легка і середня

Одноголкова машина човникового стібка з крокуючою лапкою
